tNavigator24.2更新升级汇总

来源: | 作者:Colchis | 发布时间: 2024-07-22 | 1239 次浏览 | 分享到:

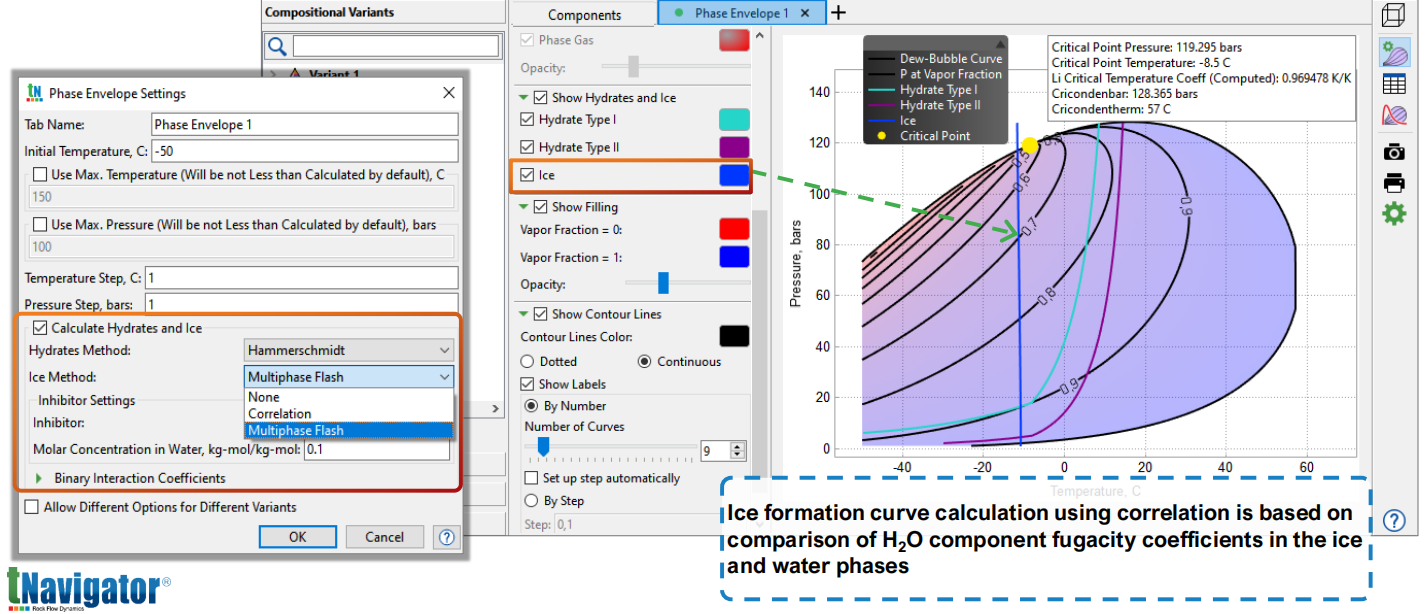

tNavigator 24.2版本重磅更新，带来众多实用新功能。在地质力学模块，可通过材料拉伸屈服强度和塑性乘数为不同区域指定塑性变形；核心模拟器支持非结构化网格模型；地质建模可以切换为专业矿藏建模模式；地震模块可自动提取断层面；模型设计模块可自定义时间步播放模型结果、支持基于两个层位创建简单网格等；压裂裂缝模拟器改进了图形设置和结果分组；PVT设计支持水合物等；此外，还新增了EDFM和矿藏建模等多个应用案例教程。tNavigator 24.2将为您的工作带来更高全面、更深入的油气藏一体化体研究，欢迎试用！

一、Geomechanics地质力学

塑性von Mises模型；可通过岩石的拉伸屈服强度（YLDSTRESS）和塑性乘数（PLASTICCOEF）为不同分区（GMNUM）指定塑性变形；

二、Simulator 核心模拟器

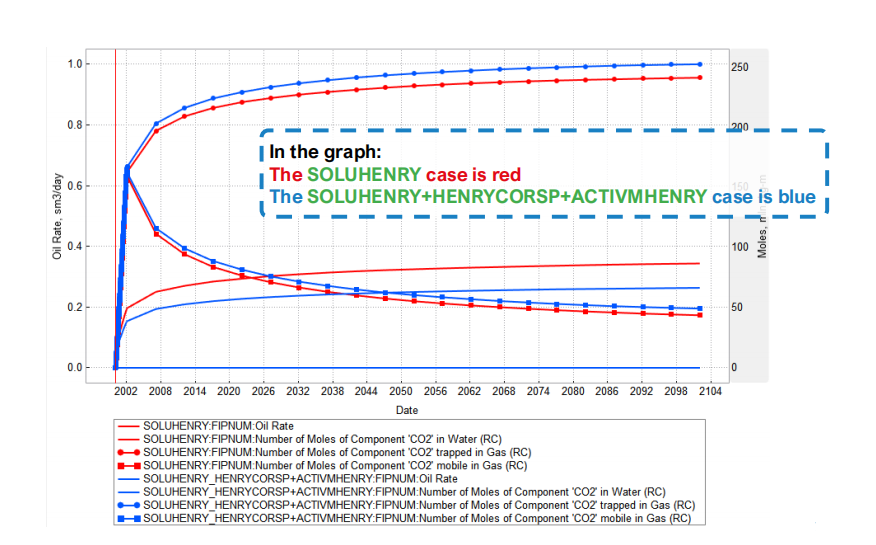

1. 对于根据亨利定律烃类组分在水中溶解度的模型；可根据Spycher和Pruess设置溶解度常数（关键词HENRYCORSP)；并采用Duan和Sun的盐析系数计算模型（关键词ACTIVMHENRY）；

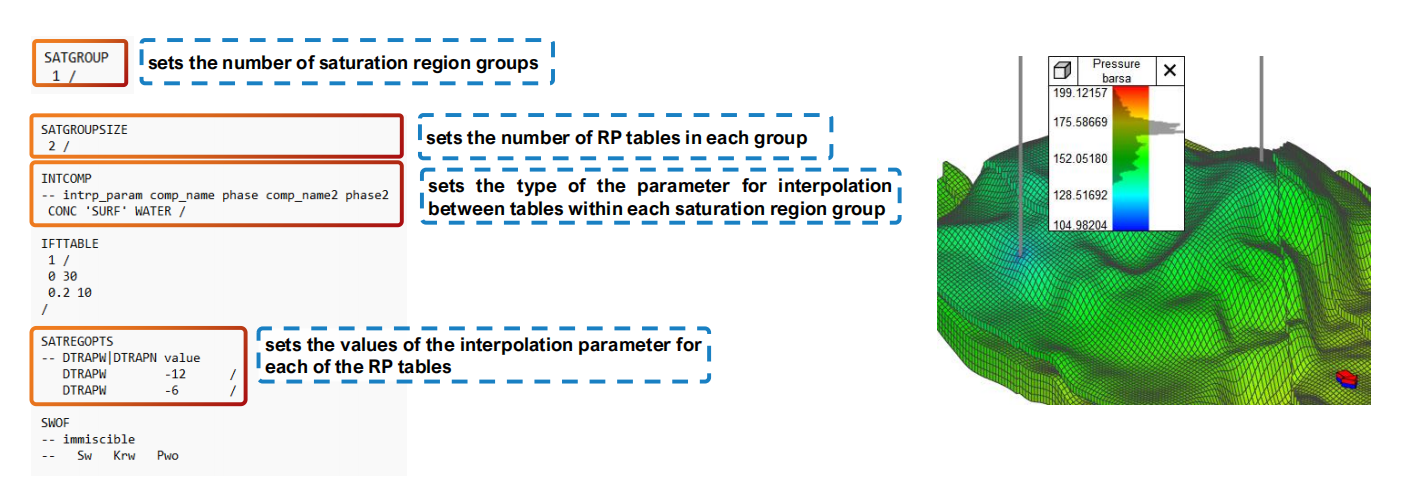

2. 在黑油模型中支持通过饱和区域插值相对渗透率（关键词INTCOMP 、SATGROUP)。

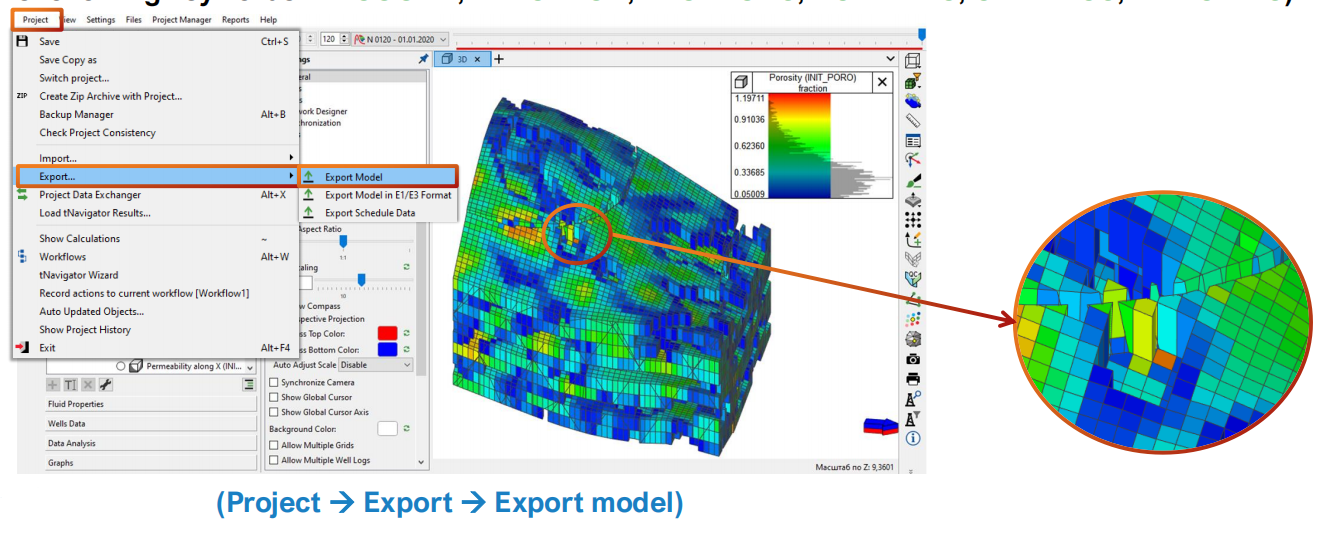

3. 支持基于非结构化网格的动态模型网格块之间的传输率计算；现在可以将具有文本格式的非结构化网格的动态模型导出为data文件（关键词NDCOORD, NFACENOD, FACENODS, NCELLFAC, CELLFACS, LINKCELLS);

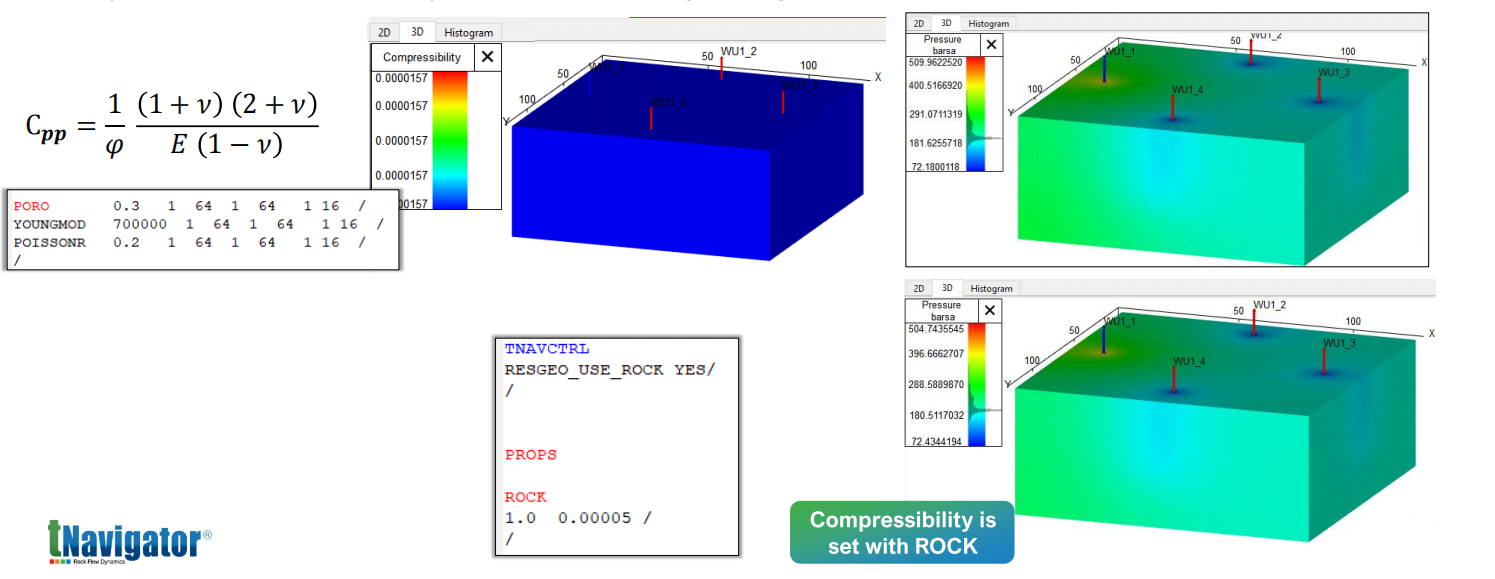

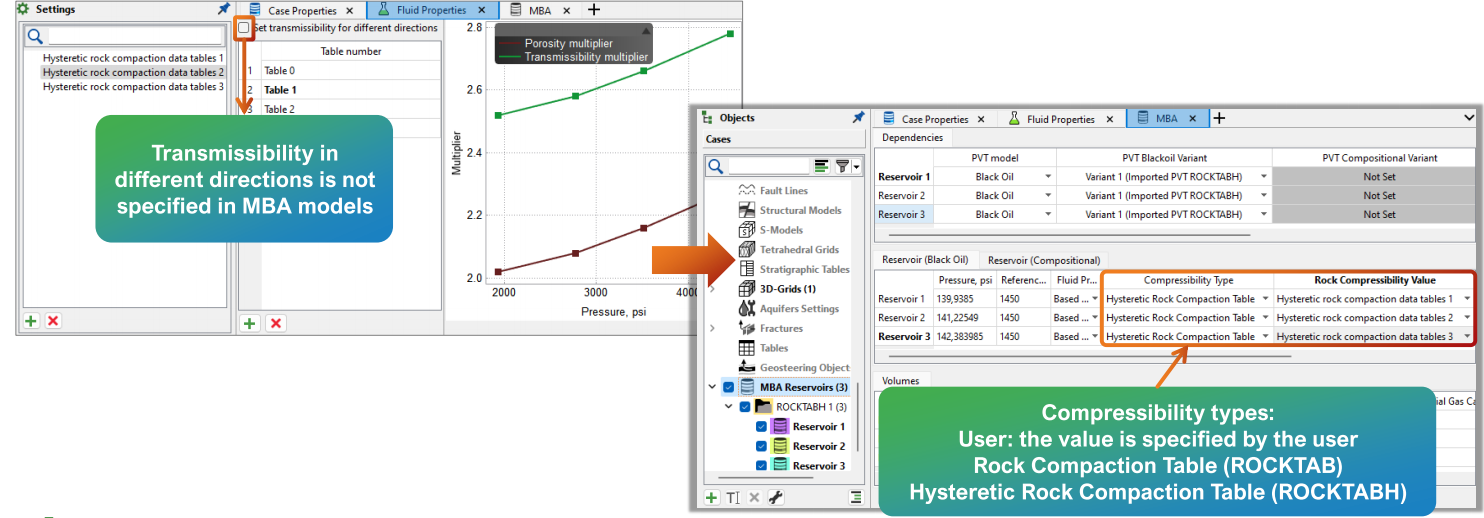

4. 可使用ROCK、ROCKTAB、ROCKTABH等关键字设置岩石压缩性；默认使用杨氏模量E和泊松比ν计算岩石压缩性;

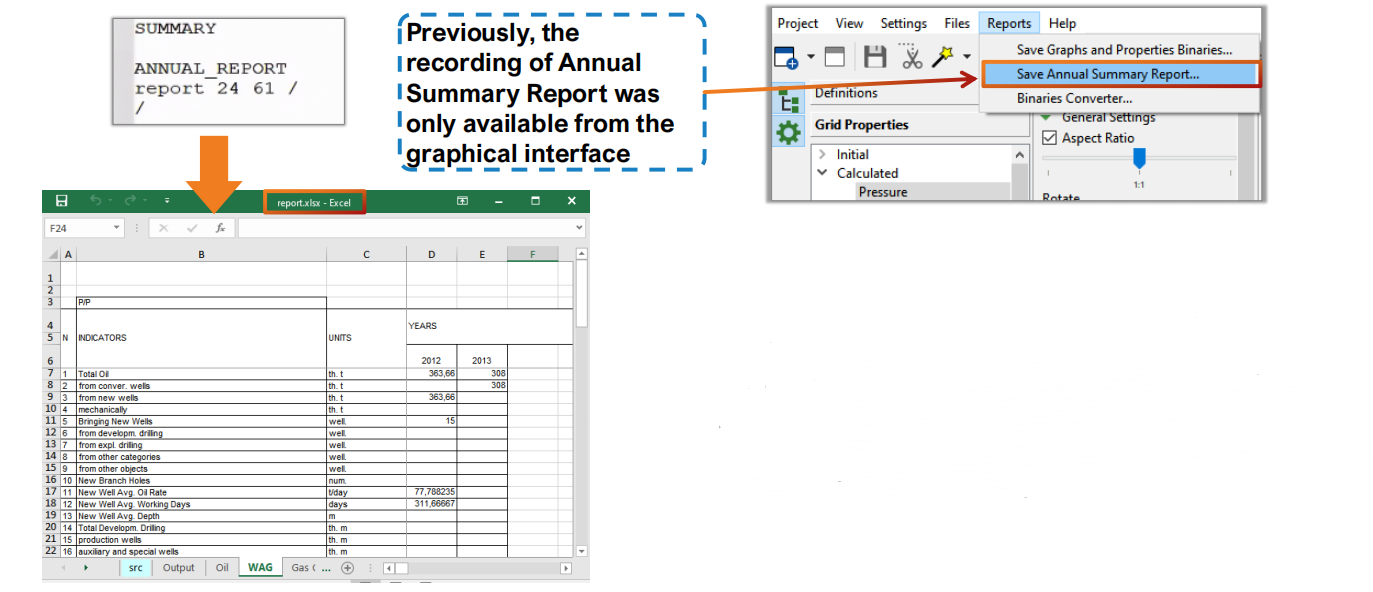

5.新增输出年度总结报告到Excel文件的新关键字ANNUAL_REPORT；也可在控制台版本中使用--dump - gost - report选项创建年度总结报告。

三、Geology Designer地质建模和Model Designer模型设计

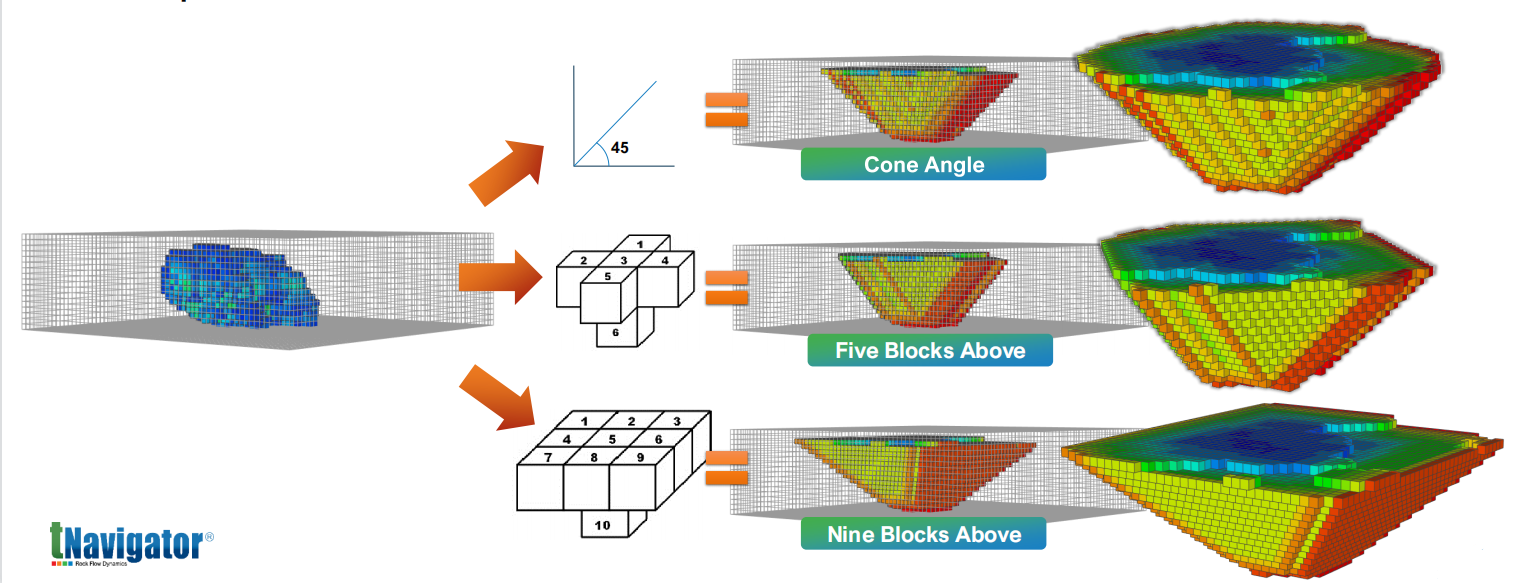

1. 地质建模可以切换为矿场建模模式；为地质体分配属性并添加新的块过滤方法、计算最优矿坑形状；

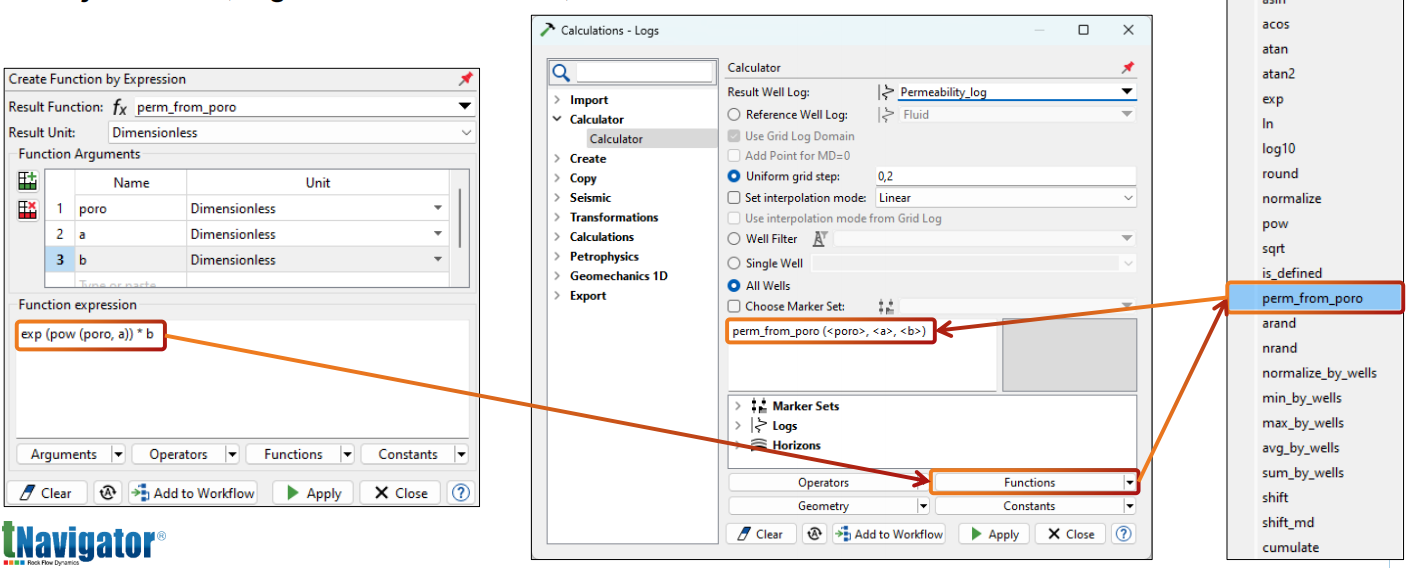

2. 在数据导入、井过滤器创建、轨迹点编辑、井搜索、可视化选项、多边形编辑、页面布局等方面进行了改进；重新设计了函数的工作逻辑；可创建和保存多种类型的函数；并能在计算器中使用任意维度的函数；还增加了按组自动检测对象的功能；

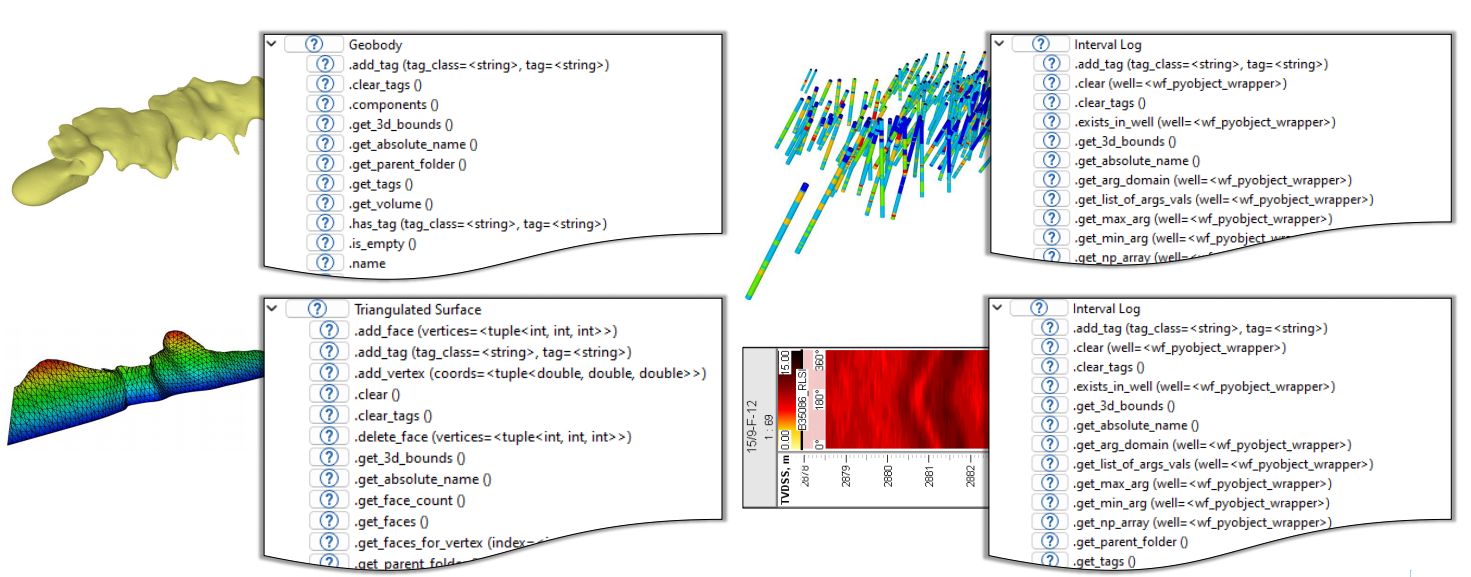

3. Python函数和方法可用于处理区间日志、微成像仪、地质体和三角化表面等；可编辑井倾角属性、复制井剖面、设置地层图表显示选项、对标记进行排序、使用标尺工具测量井轨迹上的距离；每个标记的字符串属性存储最后编辑该标记的自定义名称；

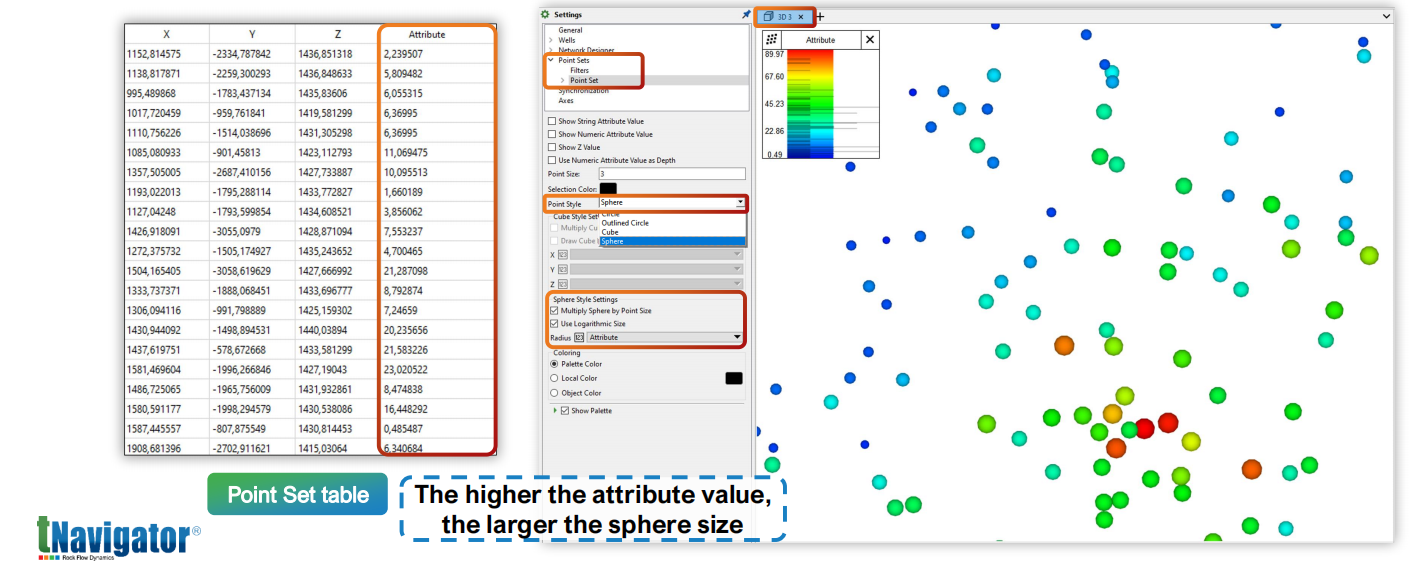

4.可以将点设置点显示为不同大小的球体；大小由指定属性的值定义；属性值越高，球体尺寸越大；

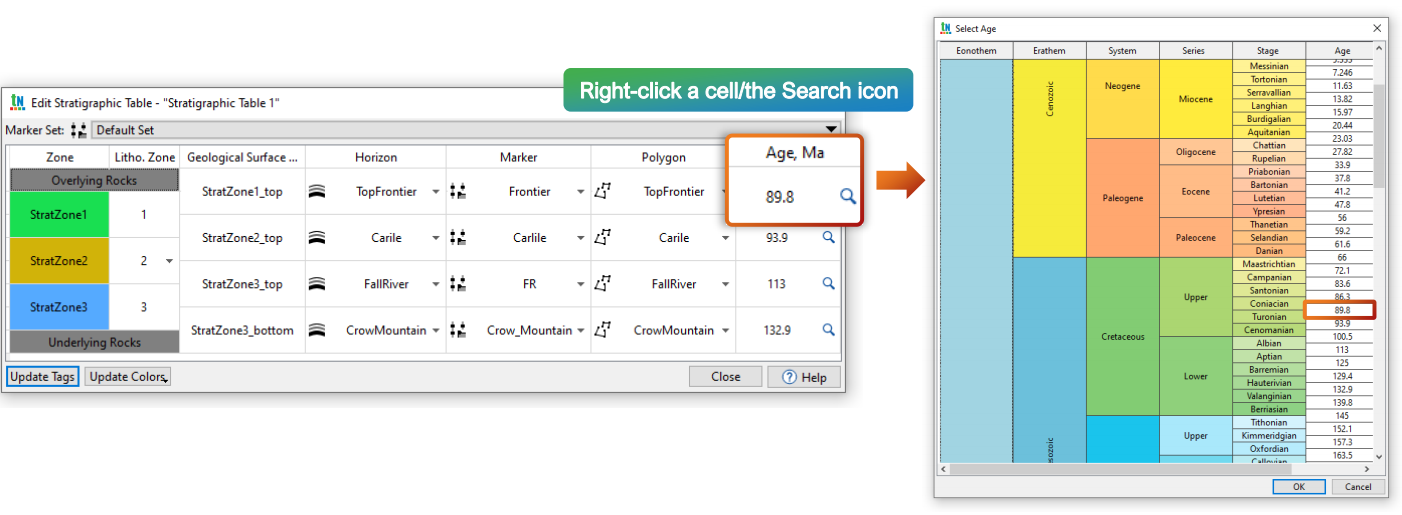

5. 为地层表的从属对象设置颜色、定义地层沉积年限；

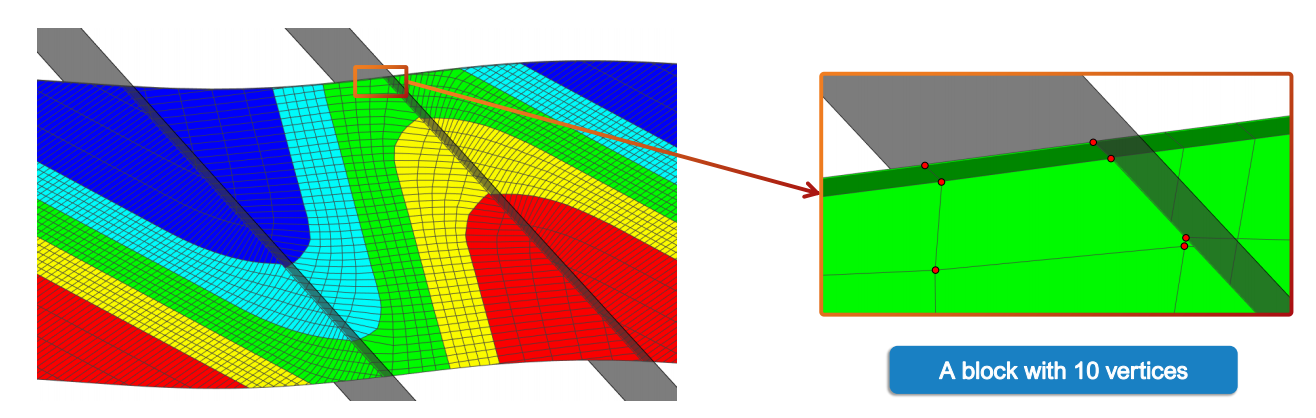

6. 可基于非结构化网格创建更复杂的“S”形构造模型；

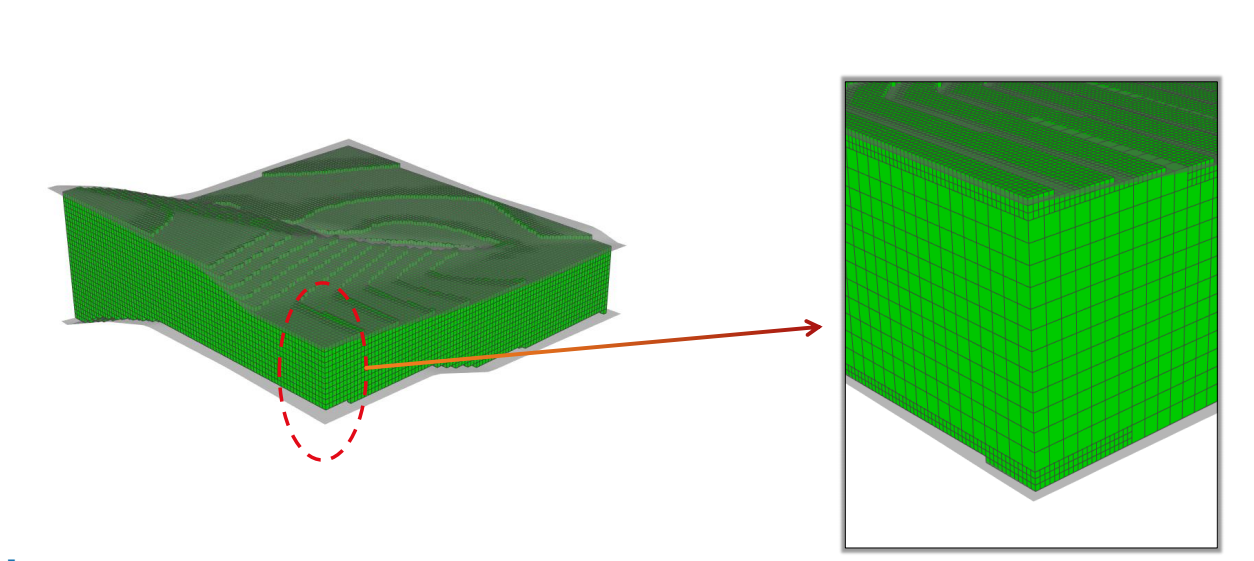

7. 创建正交网格计算有新的网格块细化选项；

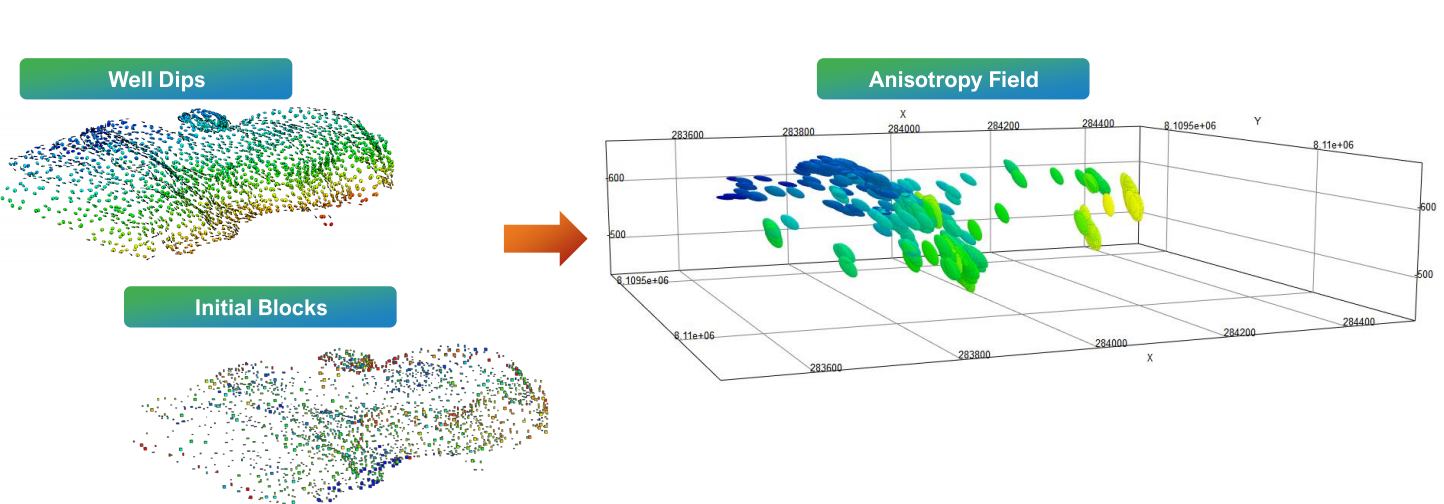

8. 添加各向异性场对象；

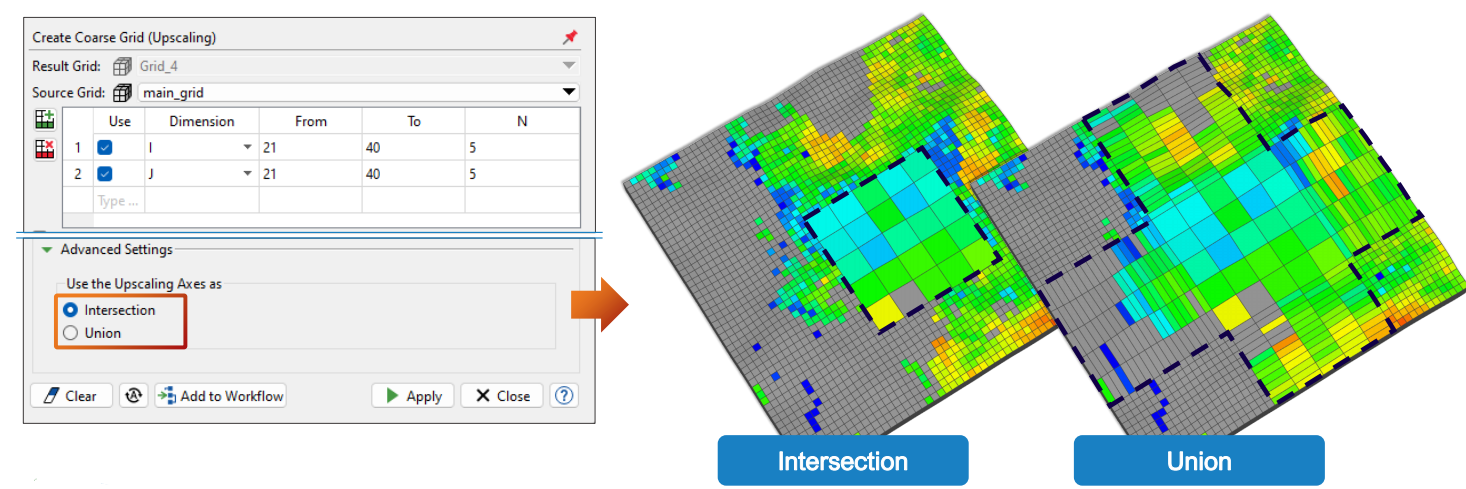

9. 新的粗化间隔设置选项；

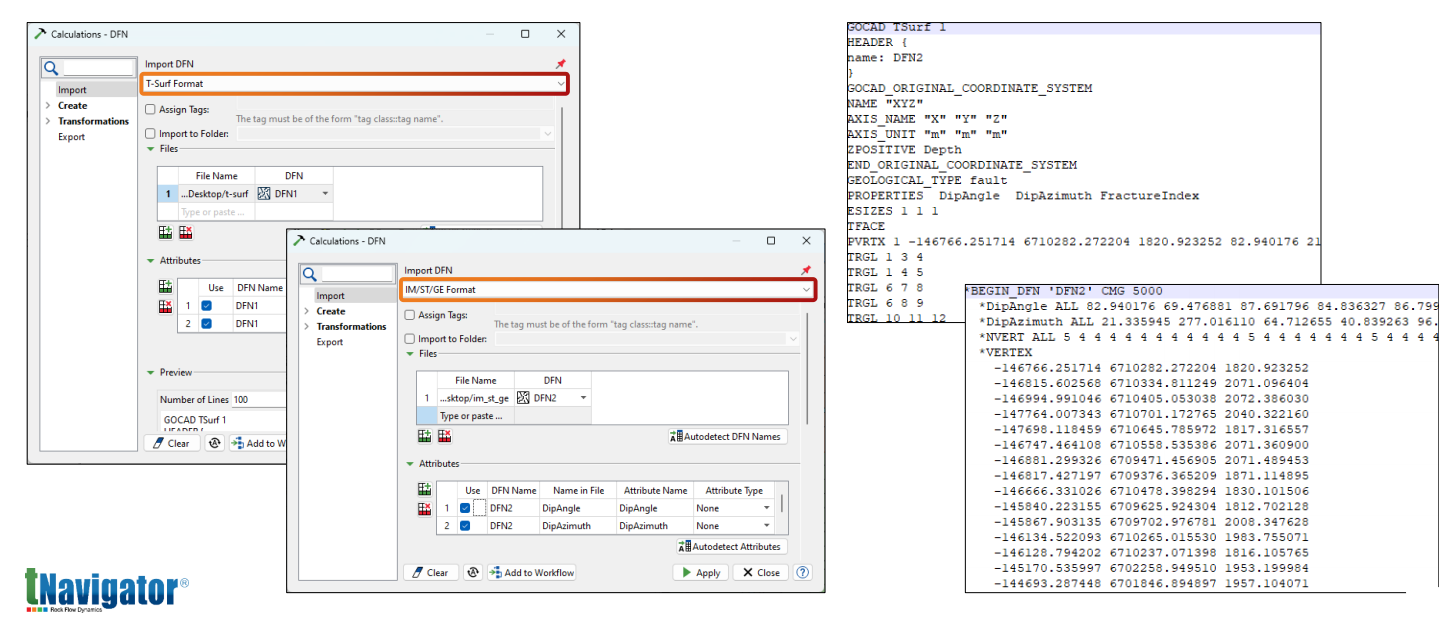

10.添加DFN的新导入和导出格式；

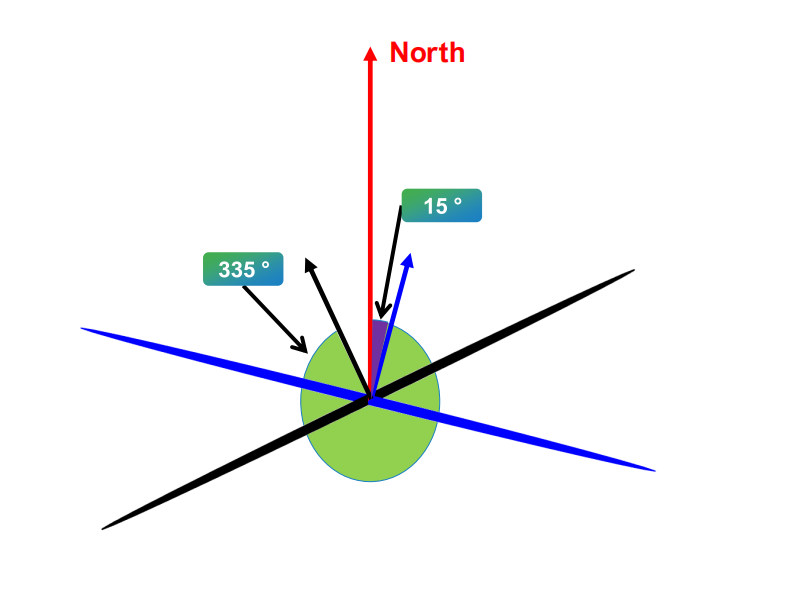

11. 新的插值方法Angles Interpolation。

四、Assisted History Matching智能历史拟合和Uncertainty不确定性分析

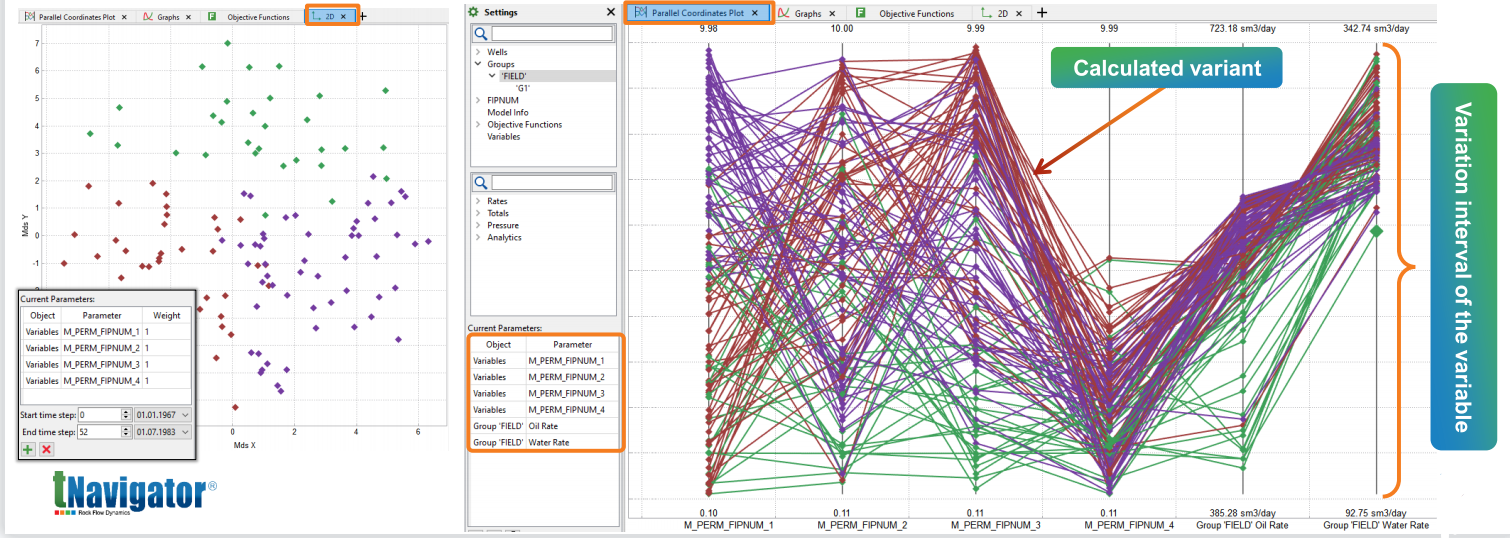

1.在Parallel Coordinates Plot选项卡提出了一种新的多维空间多元数据可视化方法;

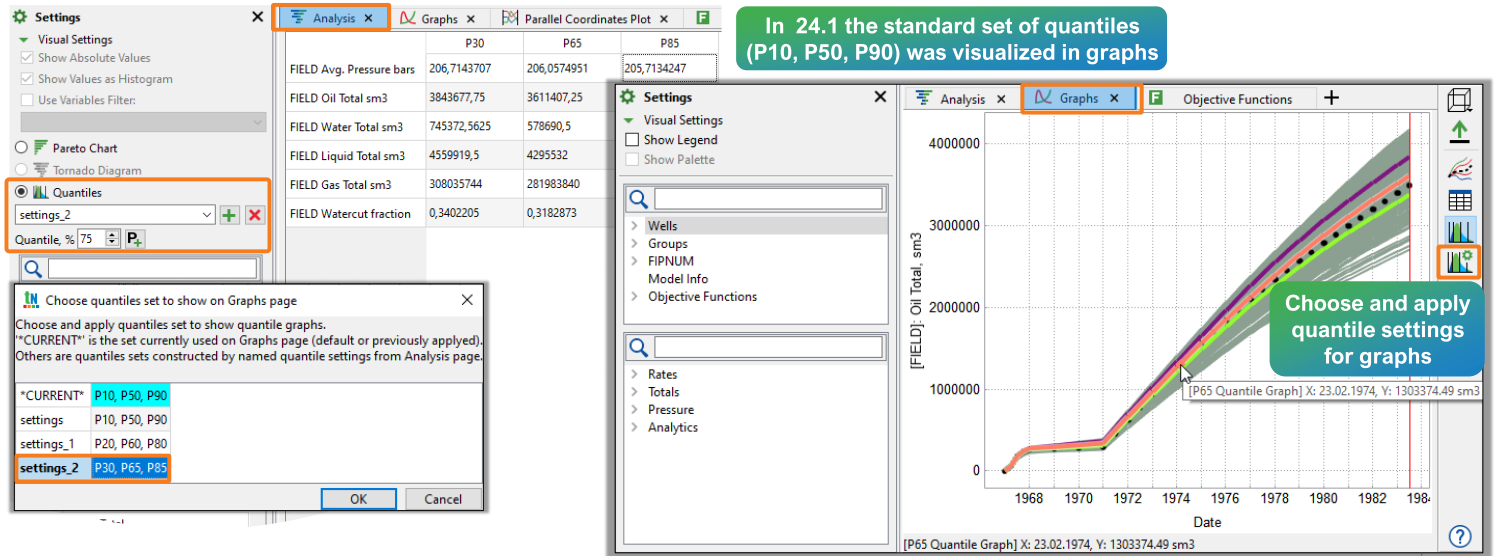

2. 可视化任意分位数;

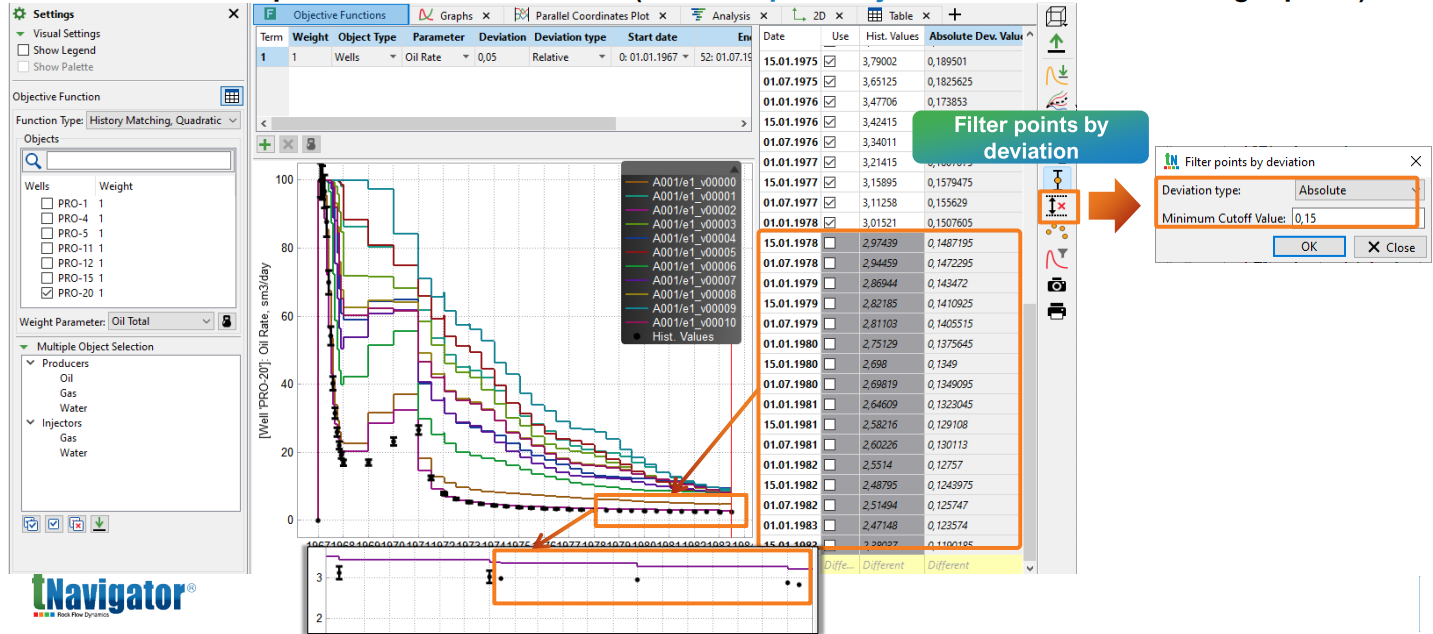

3. 在设置目标函数时，可以排除不满足最小截止值要求的测量值（历史数据）；

五、Seismic 地震

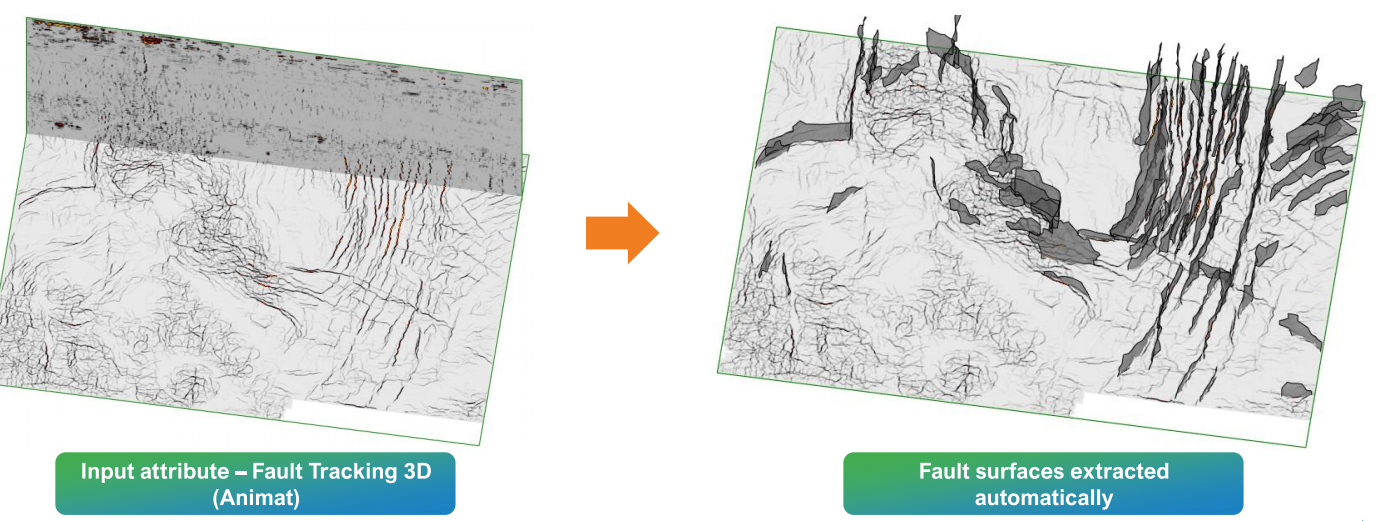

1. 添加了从地震不连续属性中自动提取断层表面的计算;

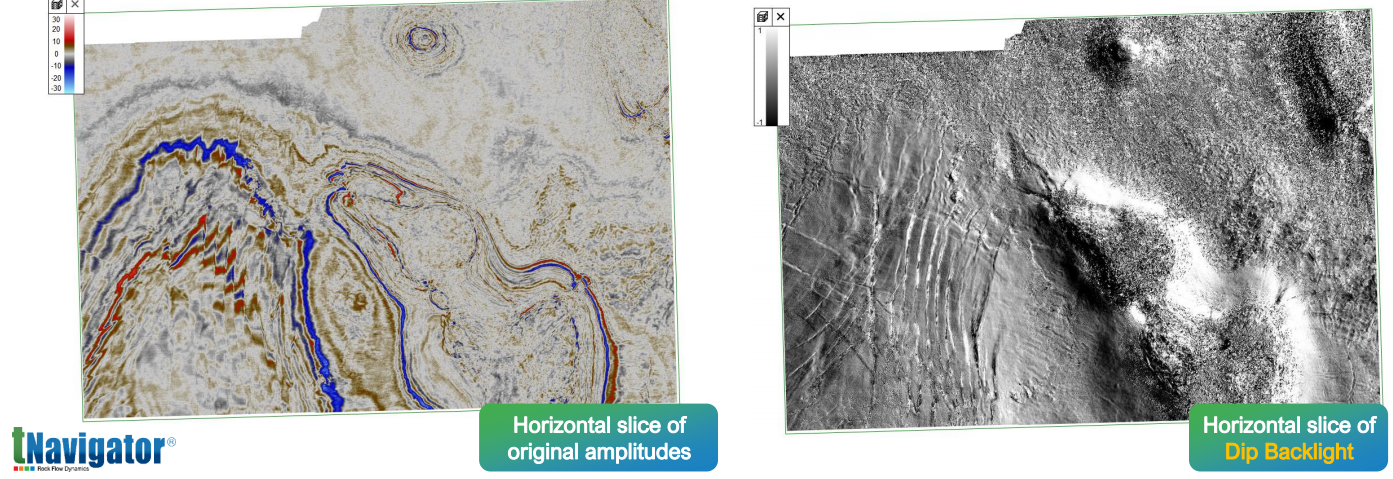

2.添加Dip Backlight属性计算，用于高质量成像和强调波场特征;

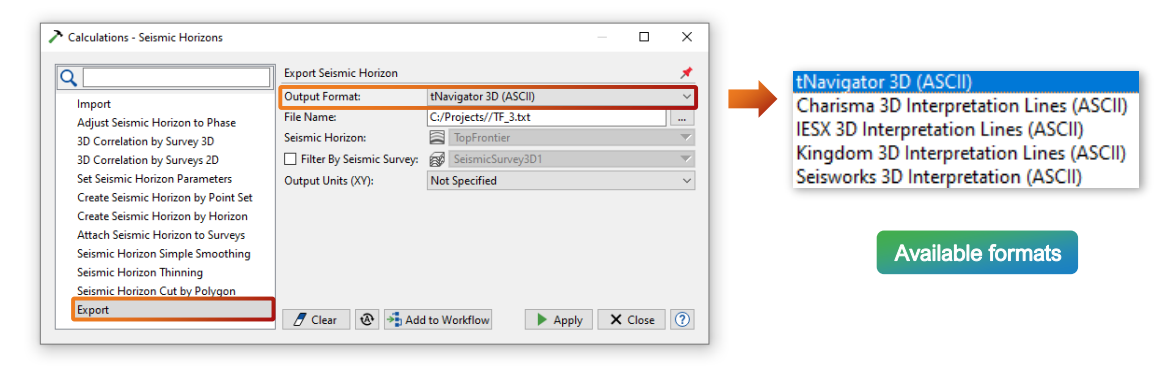

3. 添加了新的地震层位导入/导出格式;

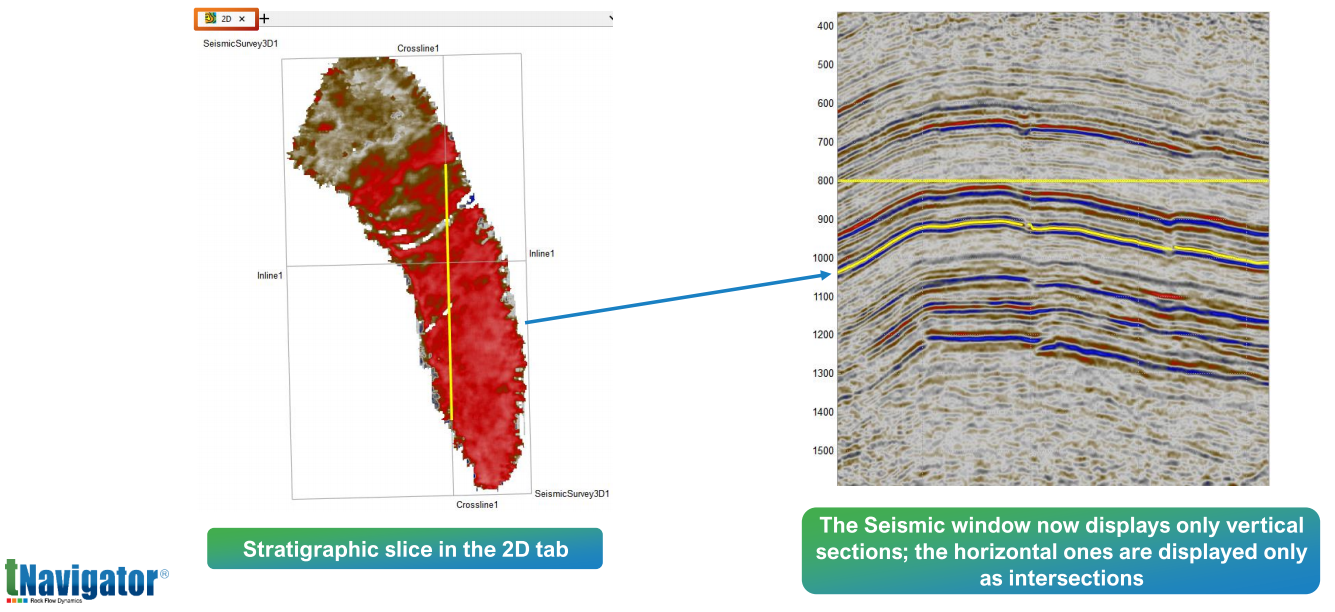

4. 将3D地震属性的水平和地层切片的可视化从Seismic选项卡移动到2D选项卡;

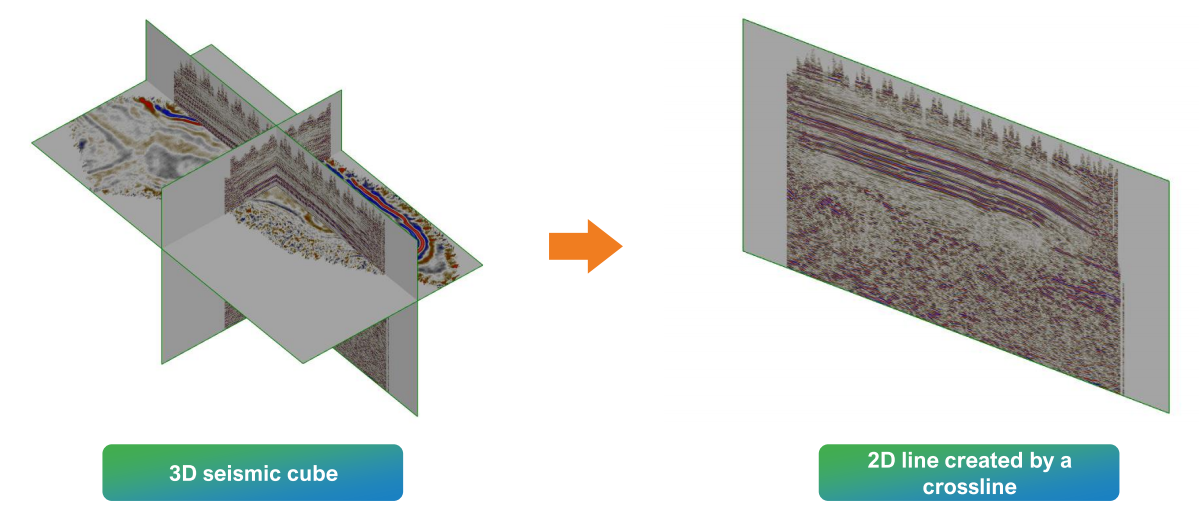

5. 可从3D地震立方体的用户定义inline或crossline创建2D地震;

6. 添加Dip variance属性以区分局部反射倾角的突然变化;

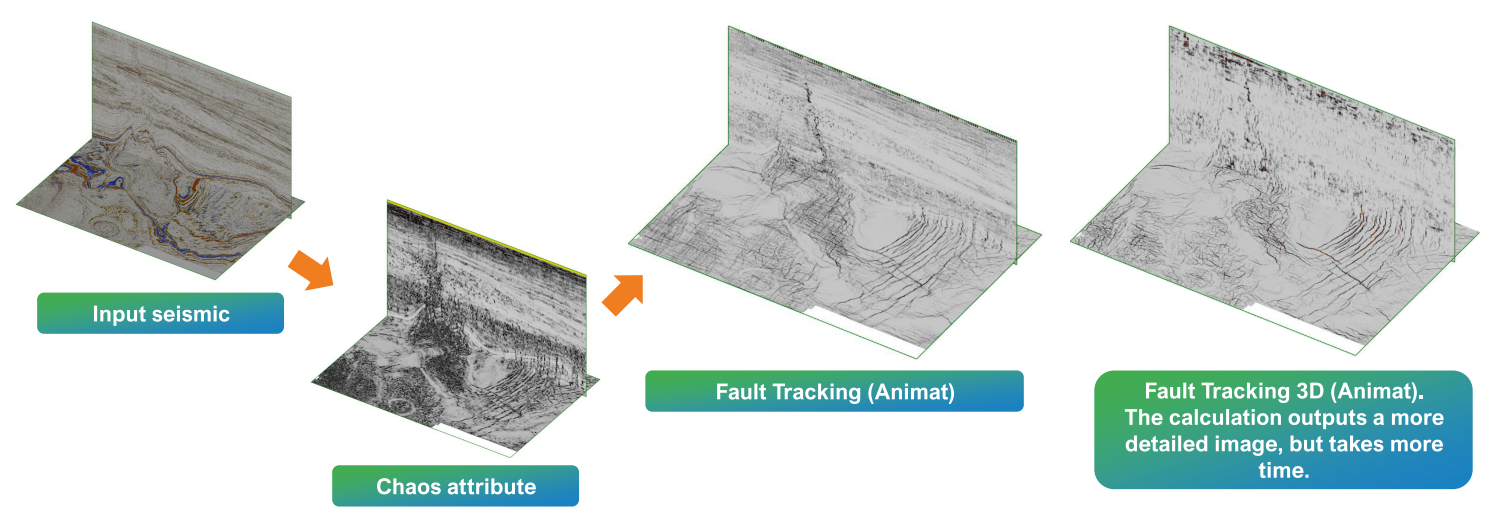

7. 添加Fault Tracking 3D (Animat)属性以突出断层;

8. 为属性计算添加交互式图形界面方式;

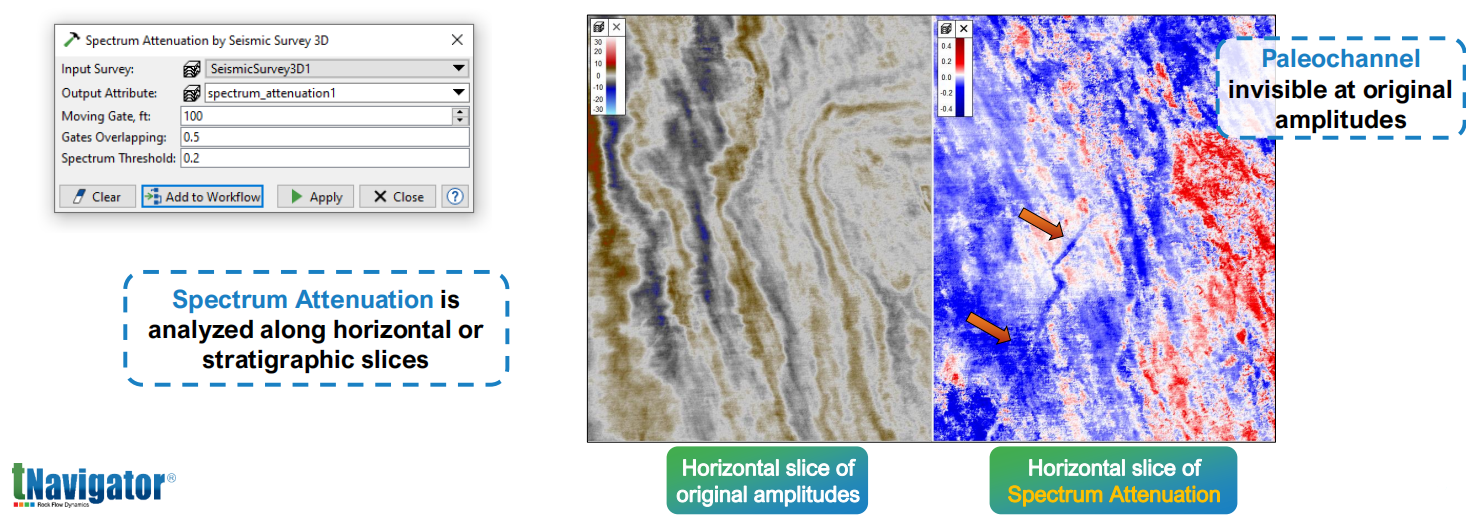

9. 添加Spectrum Attenuation属性计算以强调原始地震数据中不可见的特征;

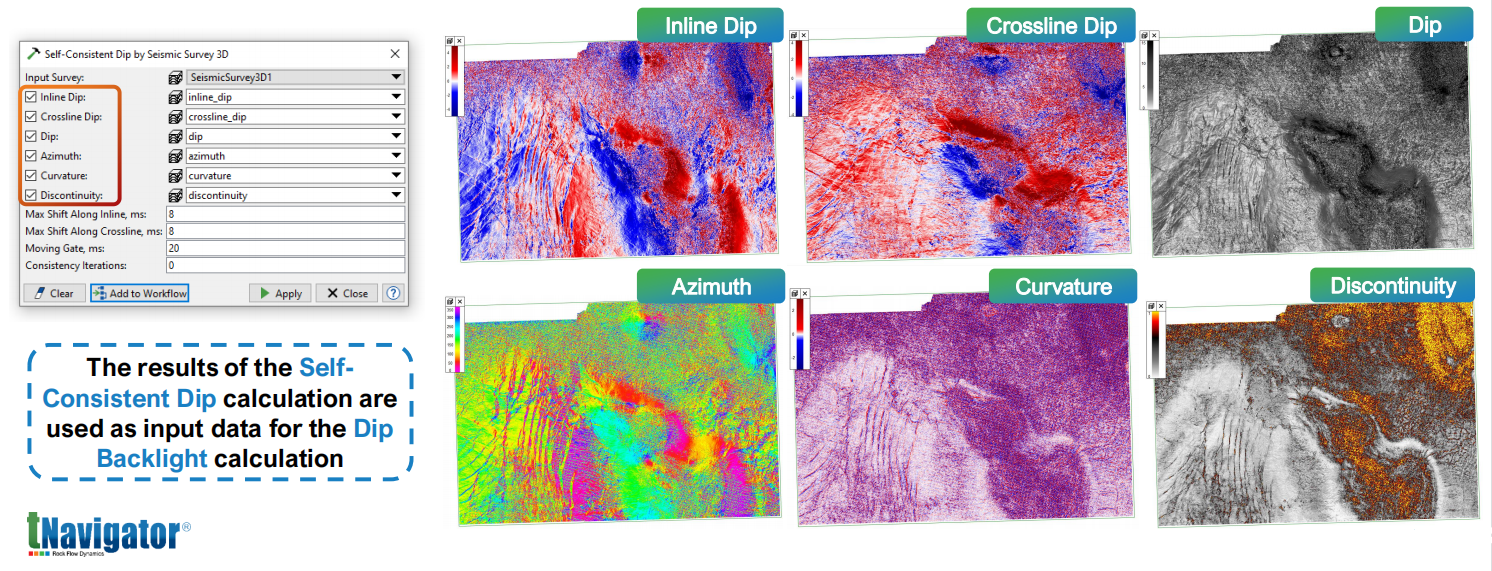

10. 添加Self - Consistent Dip属性计算以获得不同的倾角估计属性立方体;

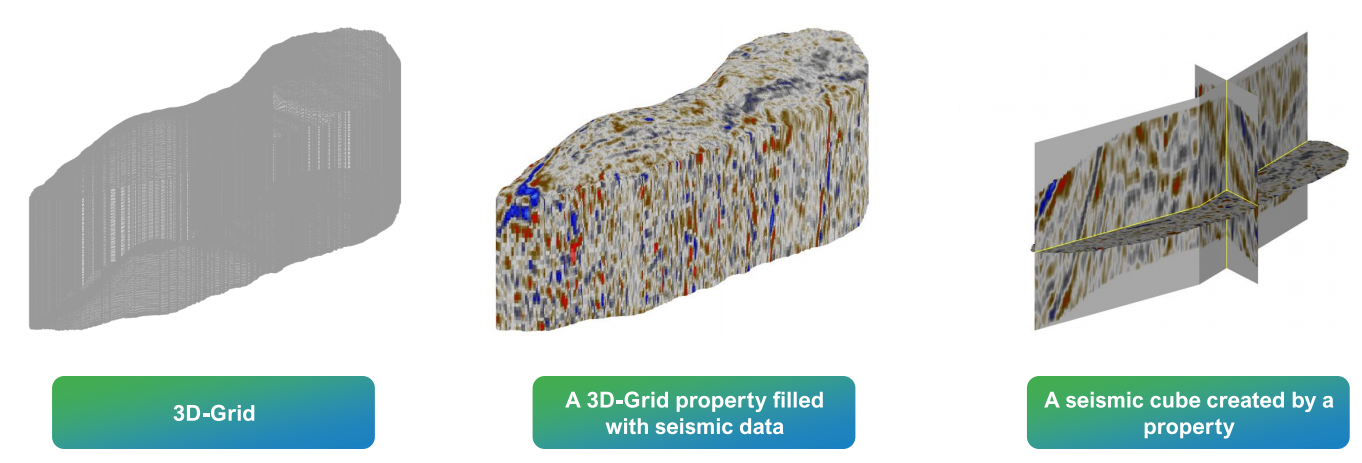

11. 可通过3D - Grid属性创建3D地震立方体。

六、Model Designer数模模型设计

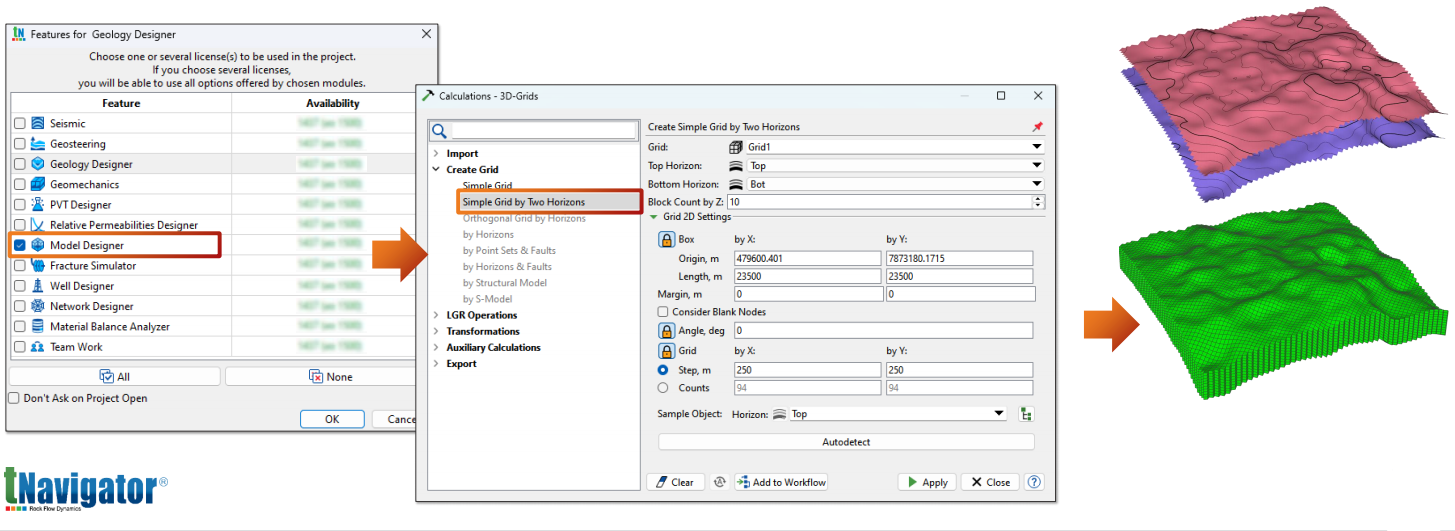

1. 添加了通过两个层位创建简单网格的计算；

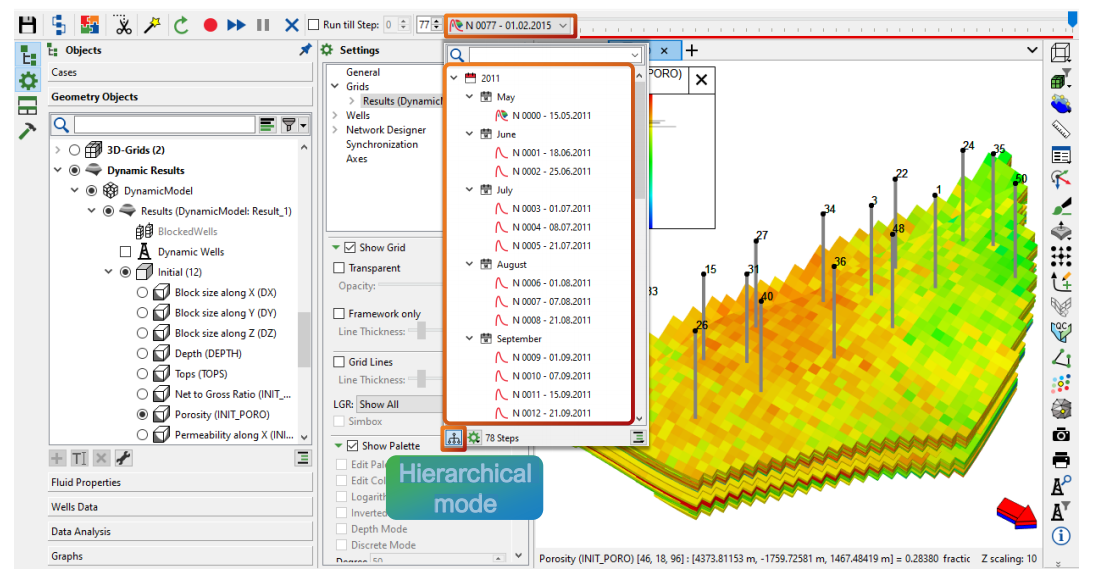

2. 可在按不同时间层次显示运行时间步；

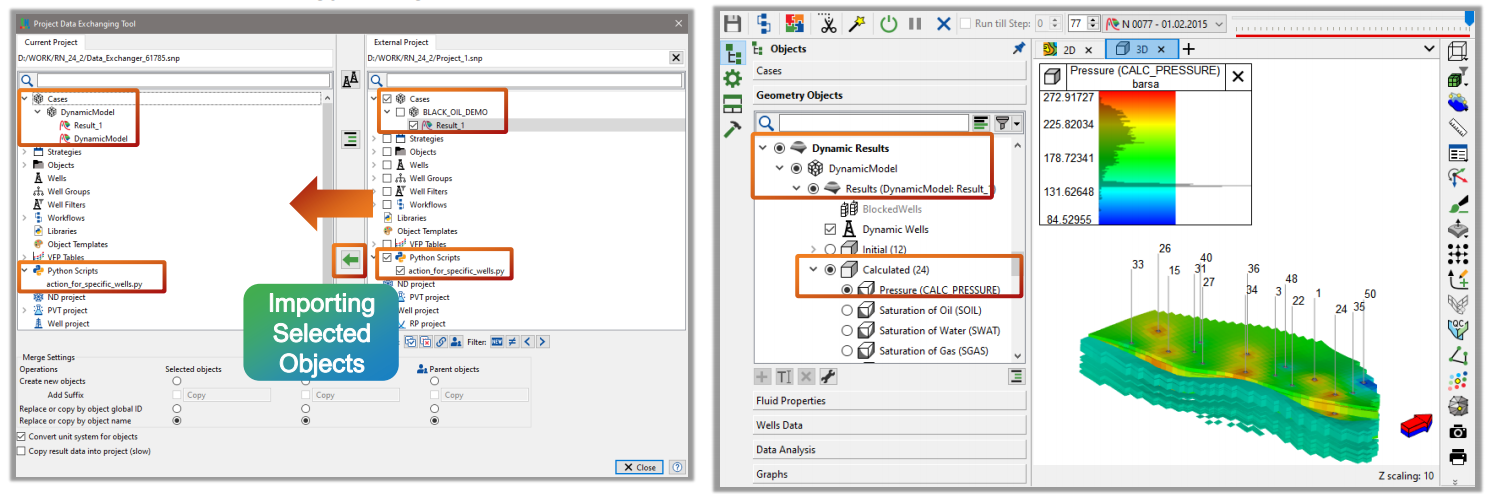

3. 支持项目间动态模型计算结果和脚本的数据交换；

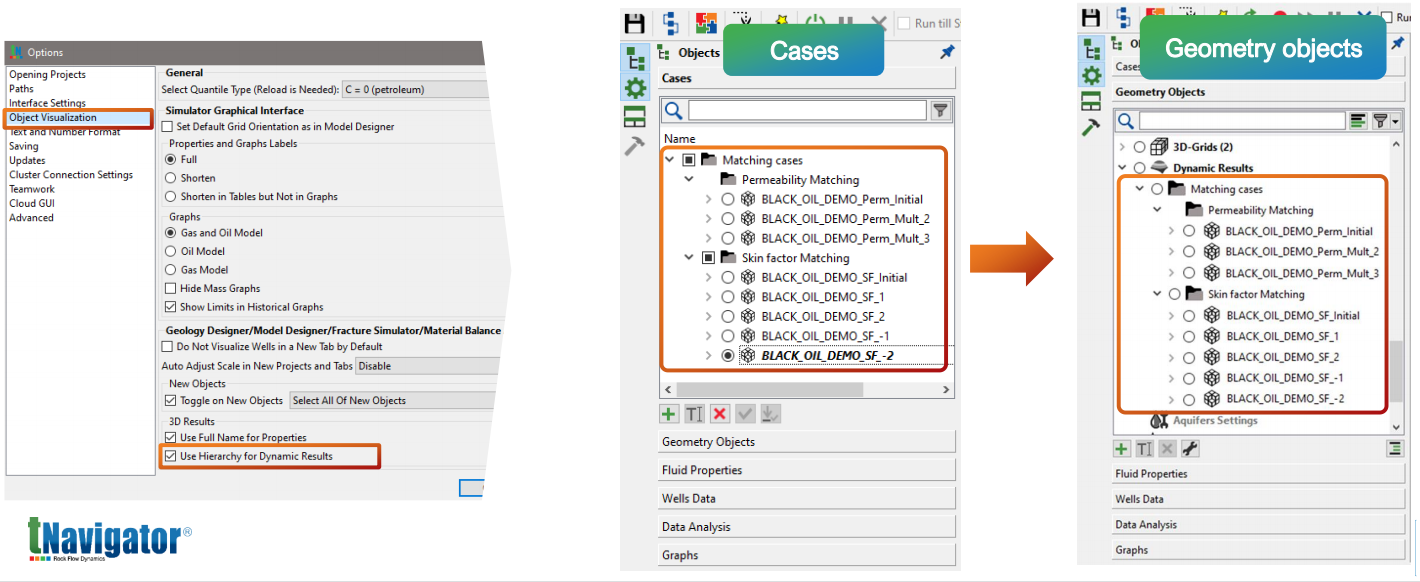

4. 可对动态模型结果进行分组；

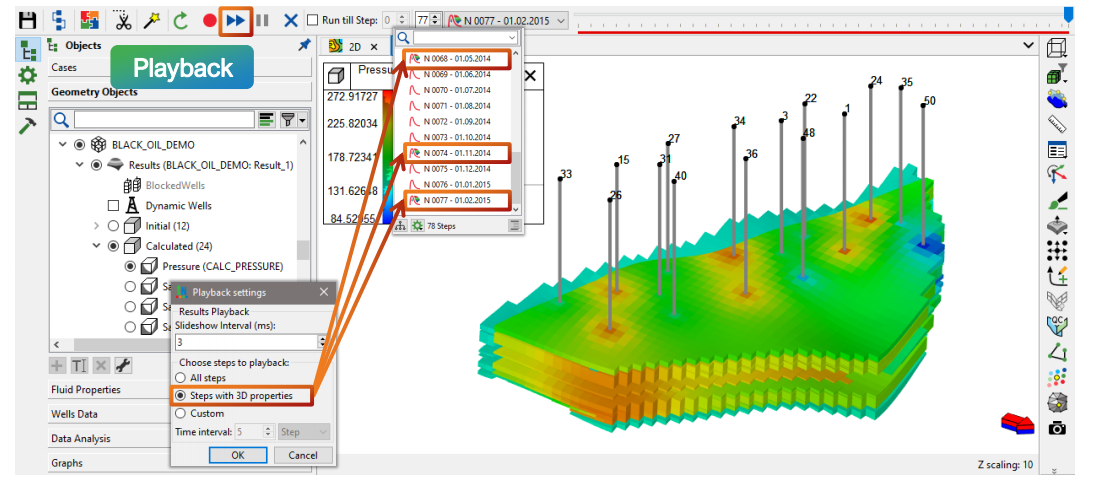

5. 可自定义时间步播放模型结果；

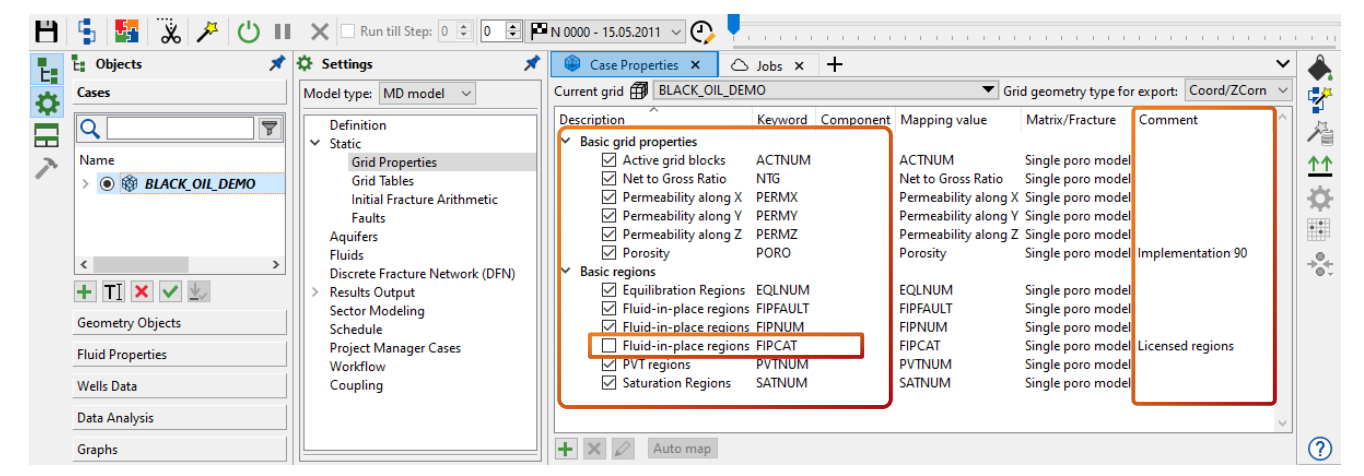

6. 可在当前案例中选择使用的属性和表并添加网格属性的注释；

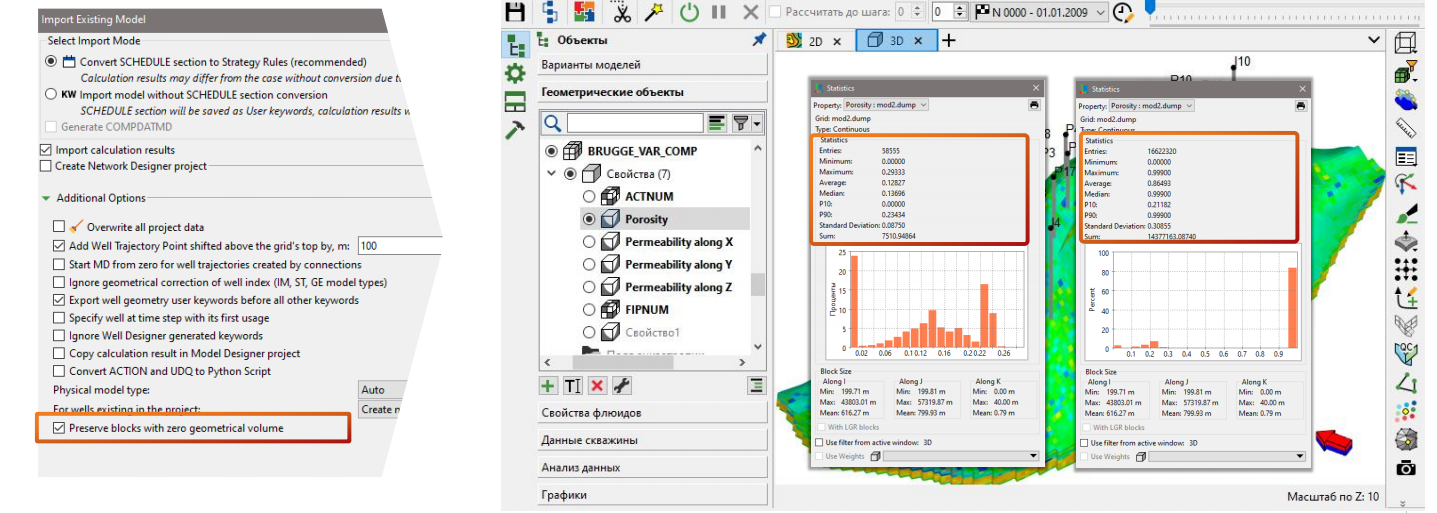

7. 支持导入动态模型时保存零体积的网格块；

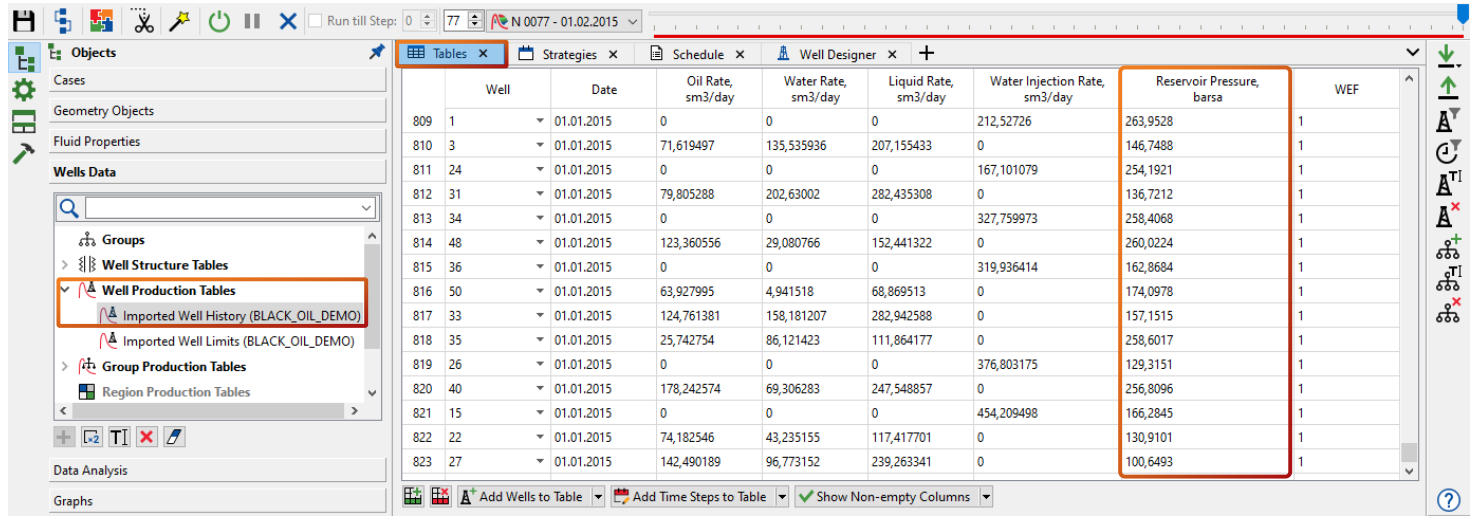

8. 可在井生产表中指定油藏压力；

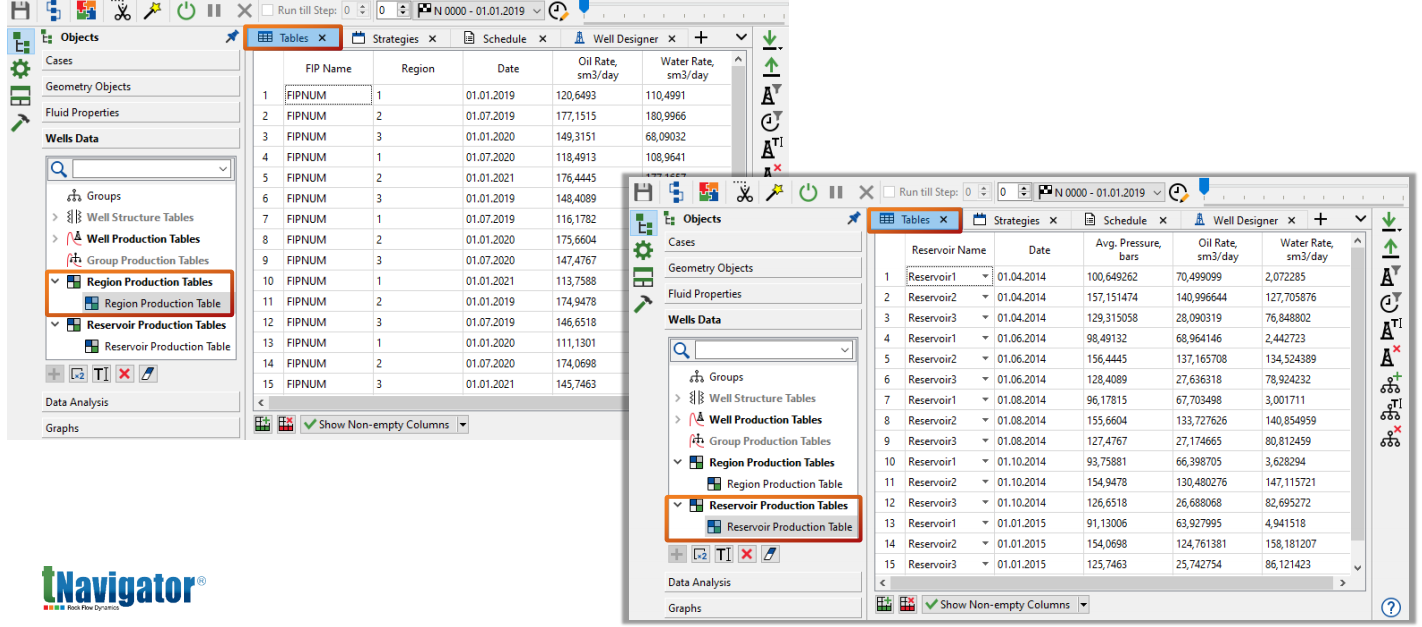

9. 生产表可分为油田和油藏两个单独的表；

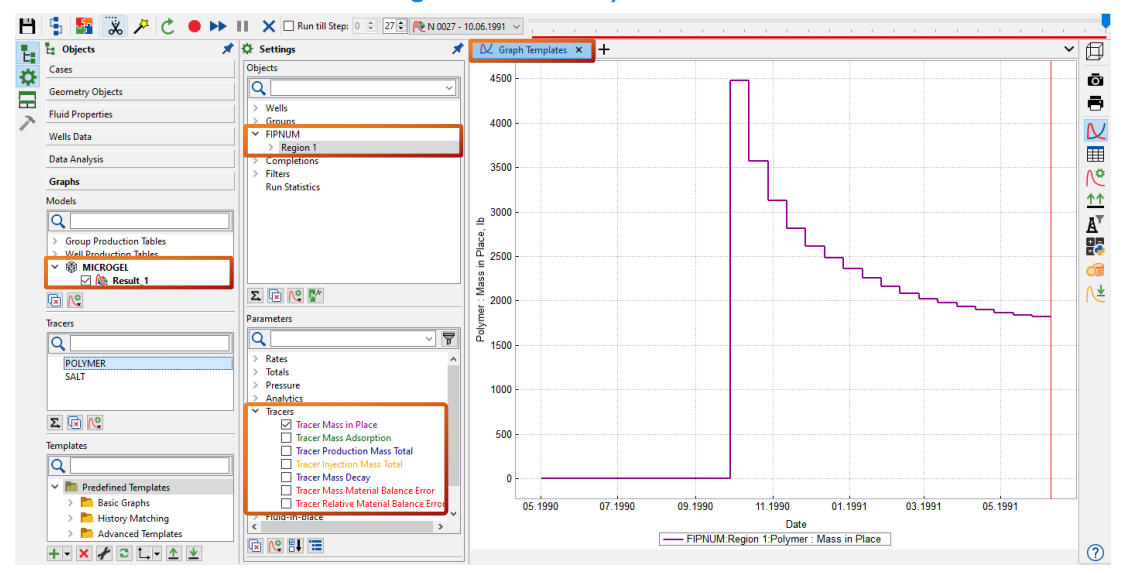

10. FIP区域的示踪剂图可以被可视化；

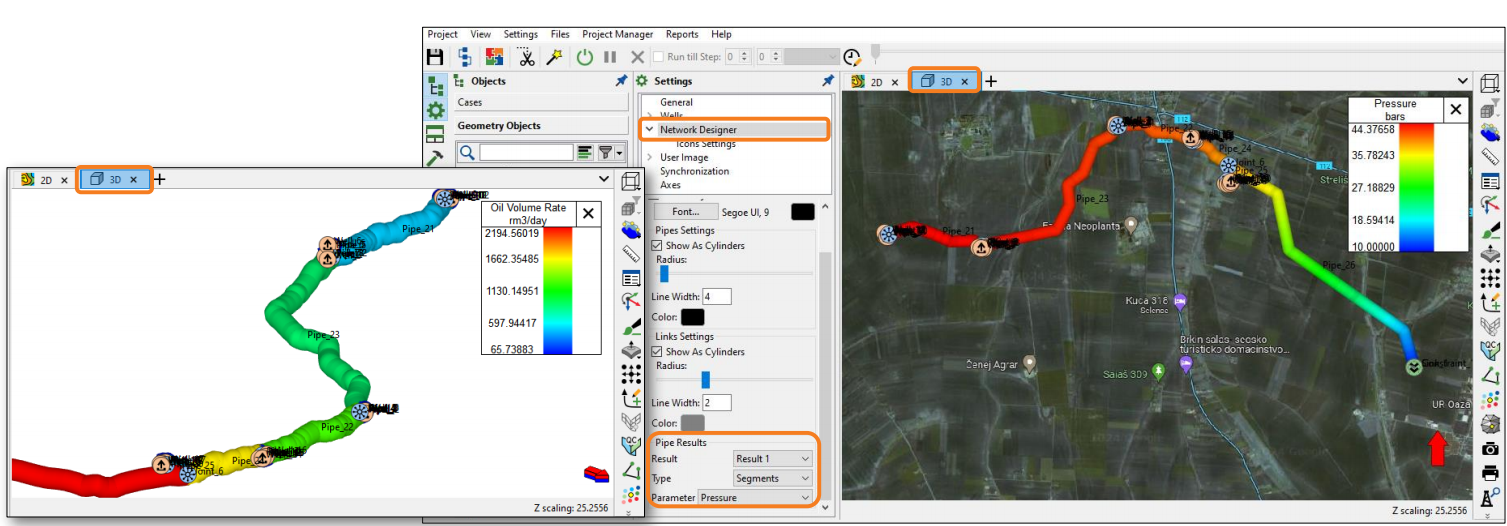

11. 现在可以使用管道的渐变着色来可视化3D选项卡中计算参数的分布；

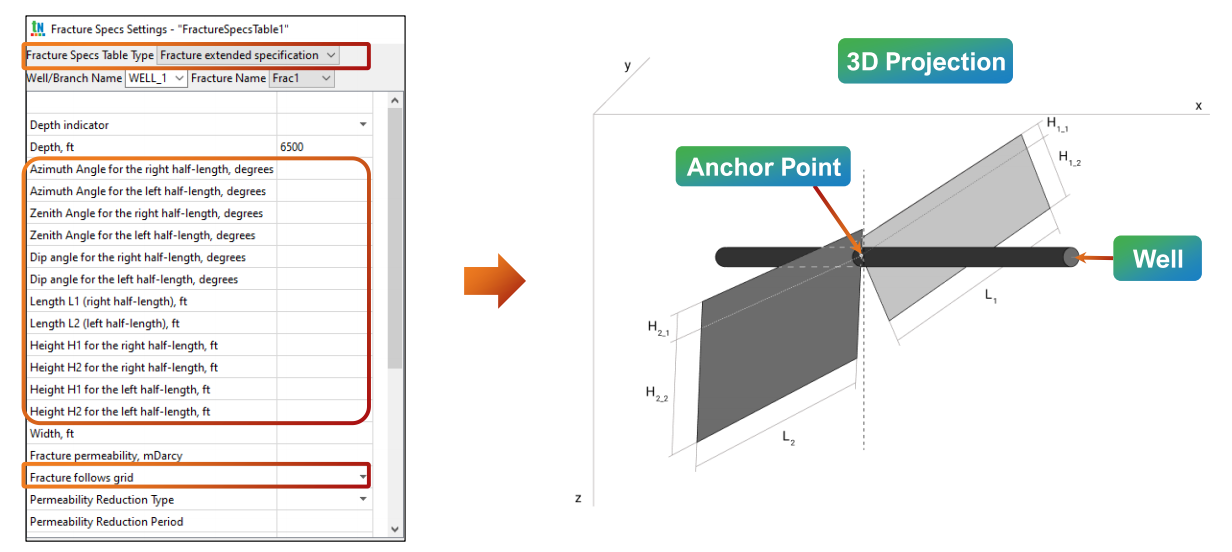

12. 支持使用扩展表定义裂缝的新方法。

七、Fracture Simulator 压裂裂缝模拟器

1. 改进了Fracture Simulator Graphs的设置窗口结构和结果分组；

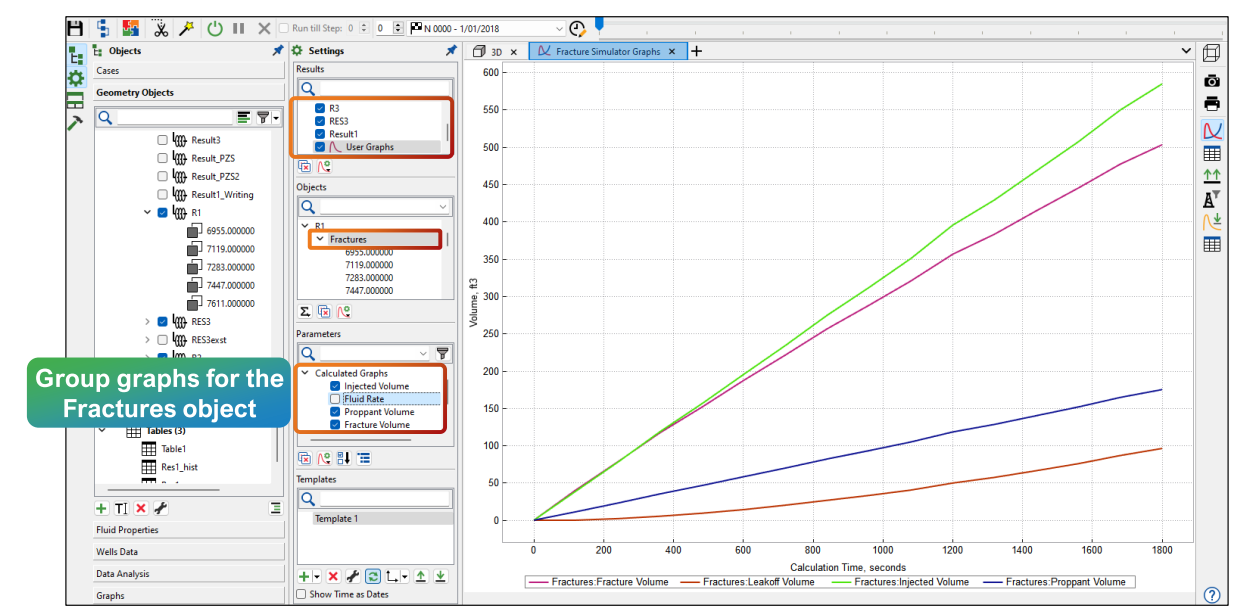

2. 仅对根对象Fractures提供组图功能；

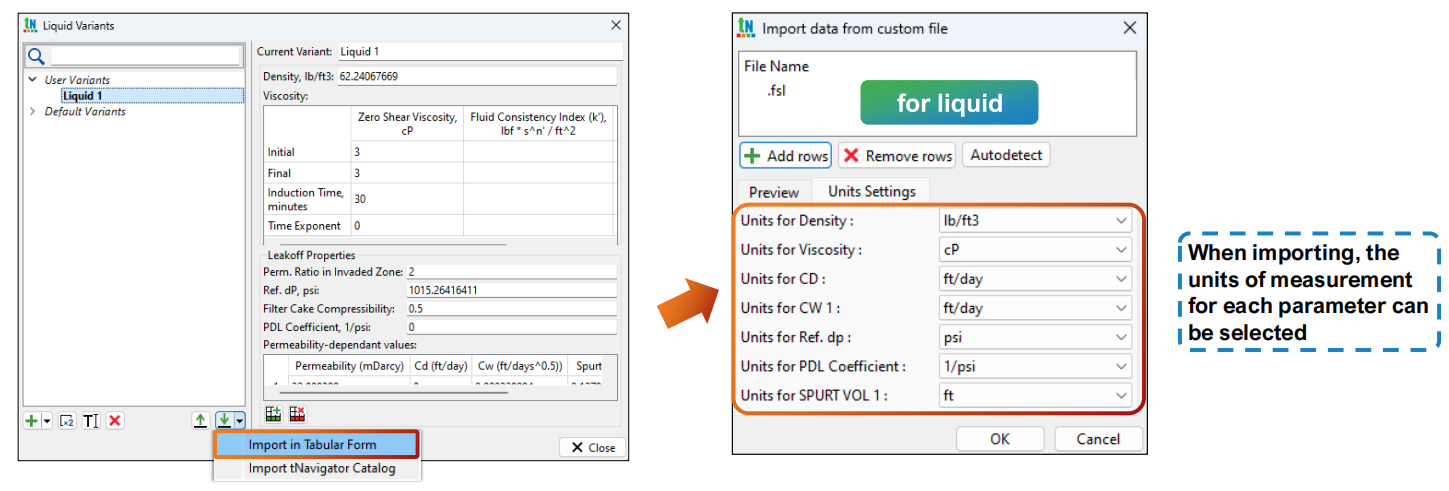

3. 可使用自定义格式加载压裂液和支撑剂时指定与项目不同的输入单位；

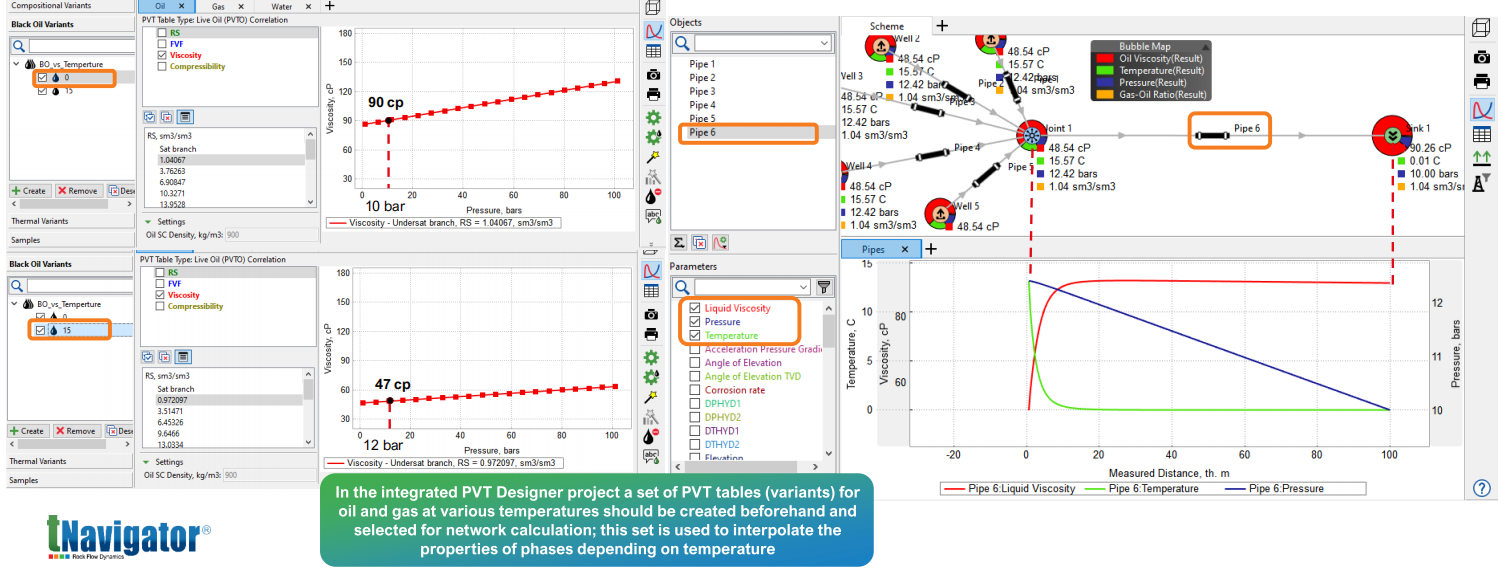

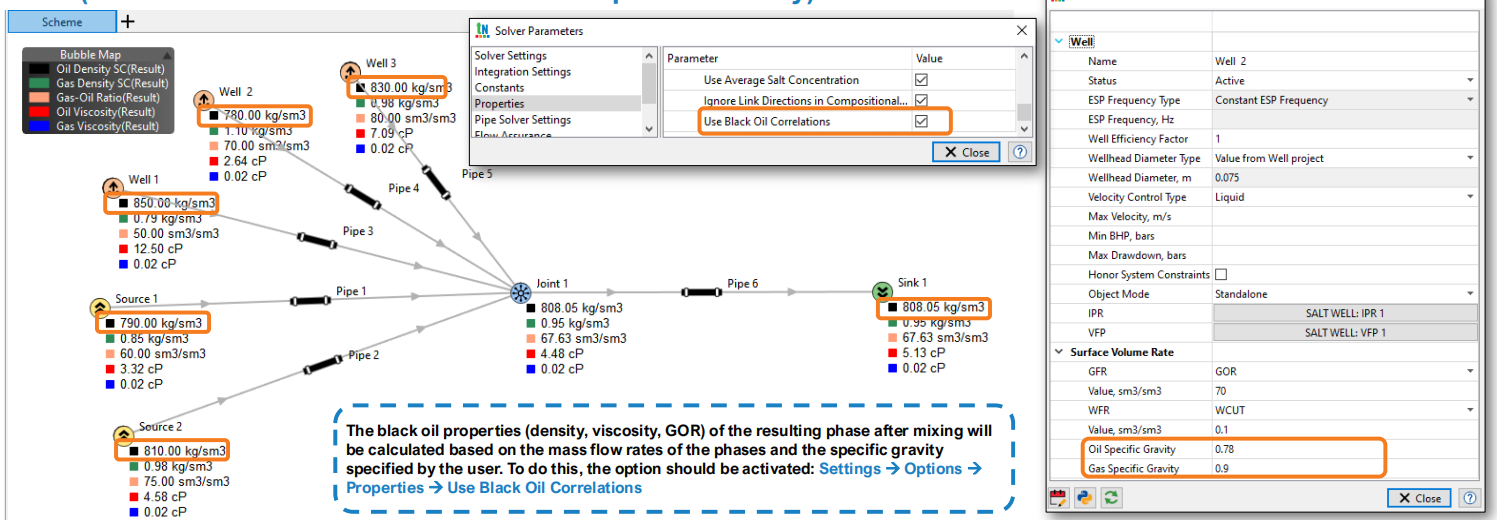

4. 可使用PVT Designer的黑油方案计算油藏流体的粘度和压缩性。

八、RP Designer 相渗设计

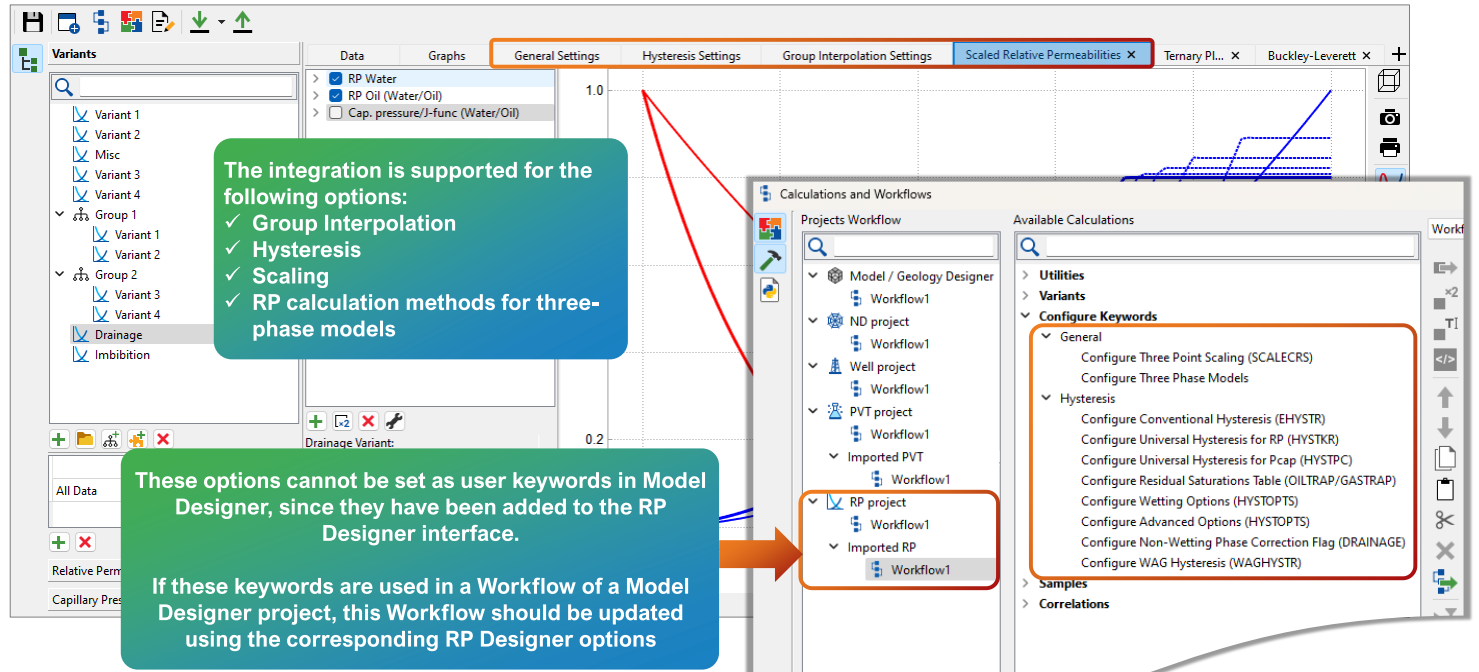

1.支持RP Designer和Model Designer的集成，包括组插值、滞后、缩放和三相模型的RP计算方法等选项。

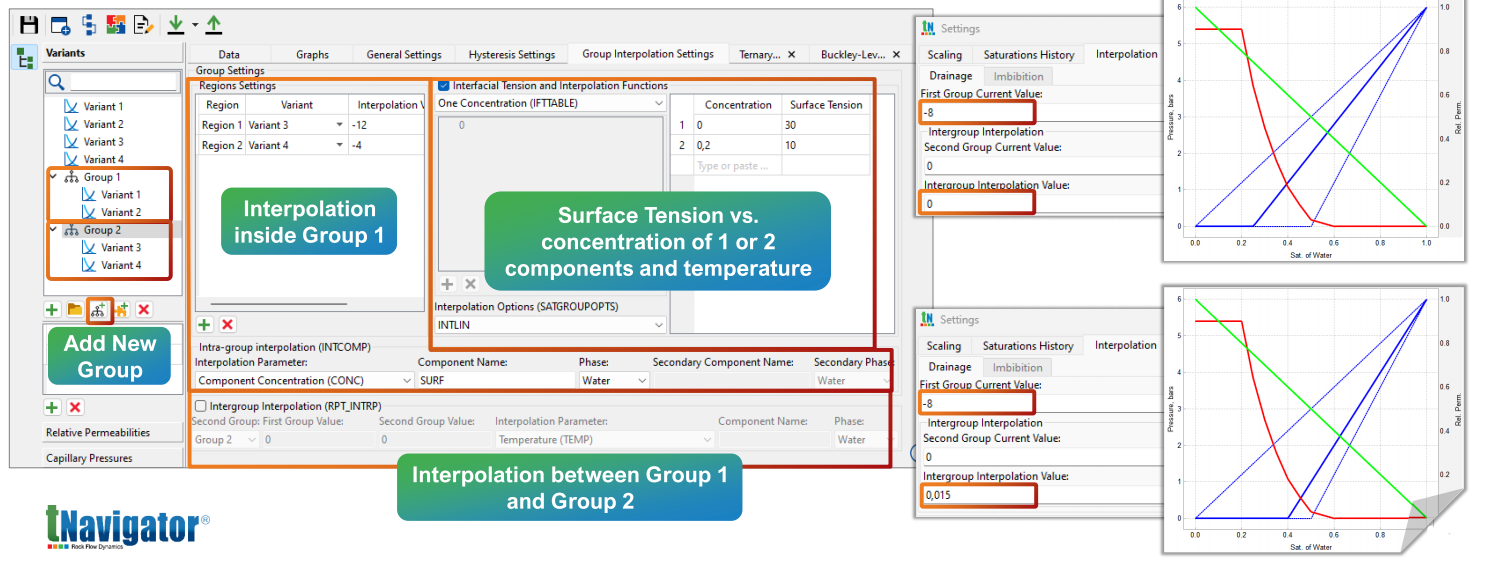

2. 可创建RP和毛细管压力表插值变体的组；设置界面张力和插值函数（IFTTABLE）并选择界面张力与相浓度表的插值方法（SATGROUPOPTS）；

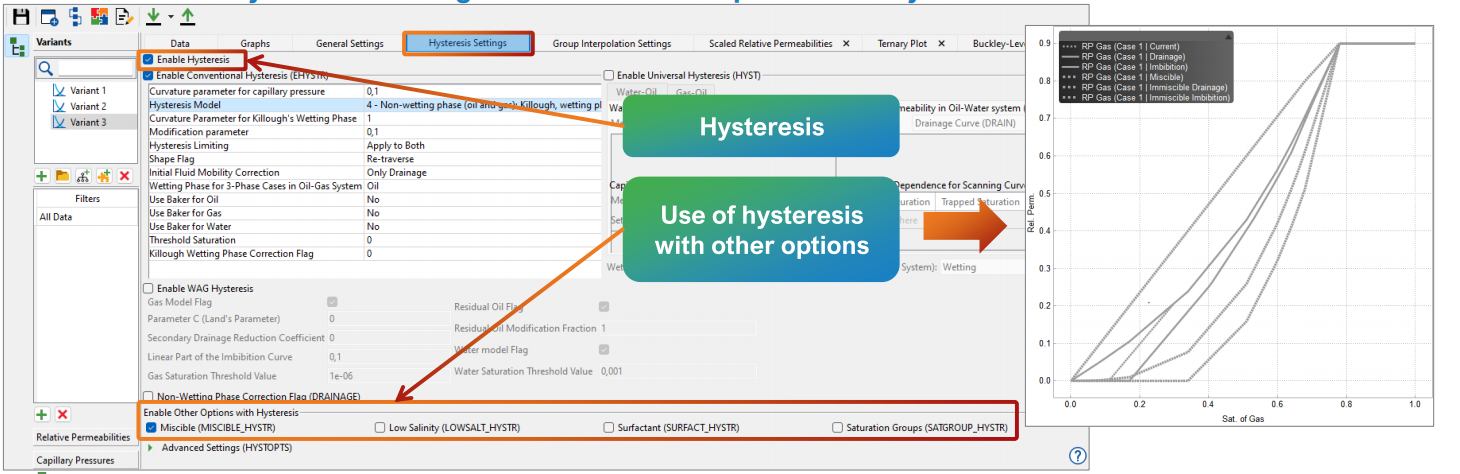

3. 现在可以使用RP和毛细管压力表插值、混相驱替、低水盐度和表面活性剂的滞后选项（HYSTOPTS关键字的SATGROUP_HYSTR、MISCIBLE_HYSTR、LOWSALT_HYSTR和SURFACT_HYSTR）；

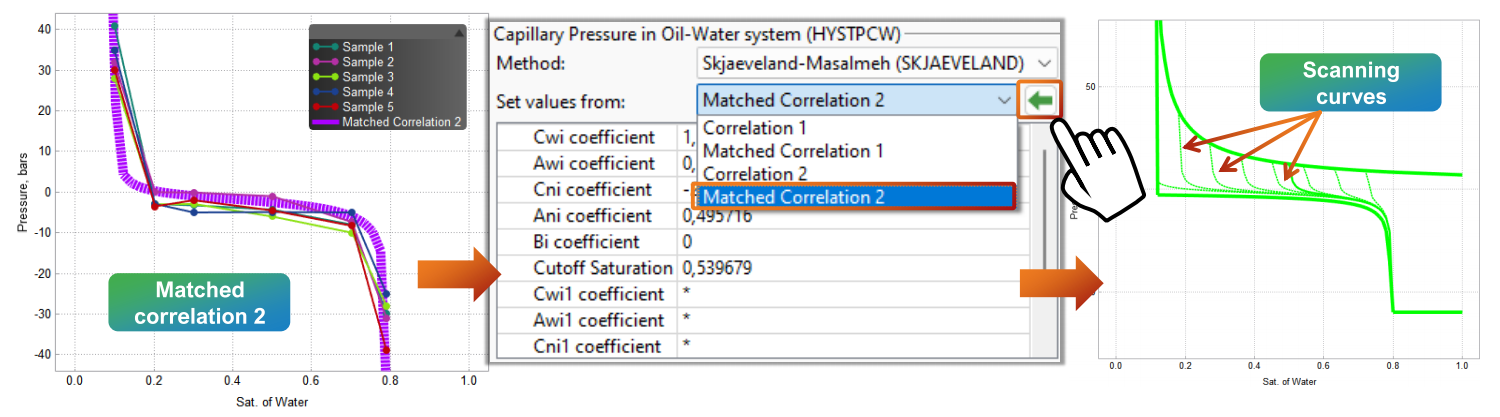

4. 对于Skjaeveland - Masalmeh和Masalmeh毛细管压力相关性；可根据匹配的毛细管压力相关性自动填充参数值；
5. 在Buckley - Leverett选项卡中可设置图形可视化的大小、颜色、形状和样式等；

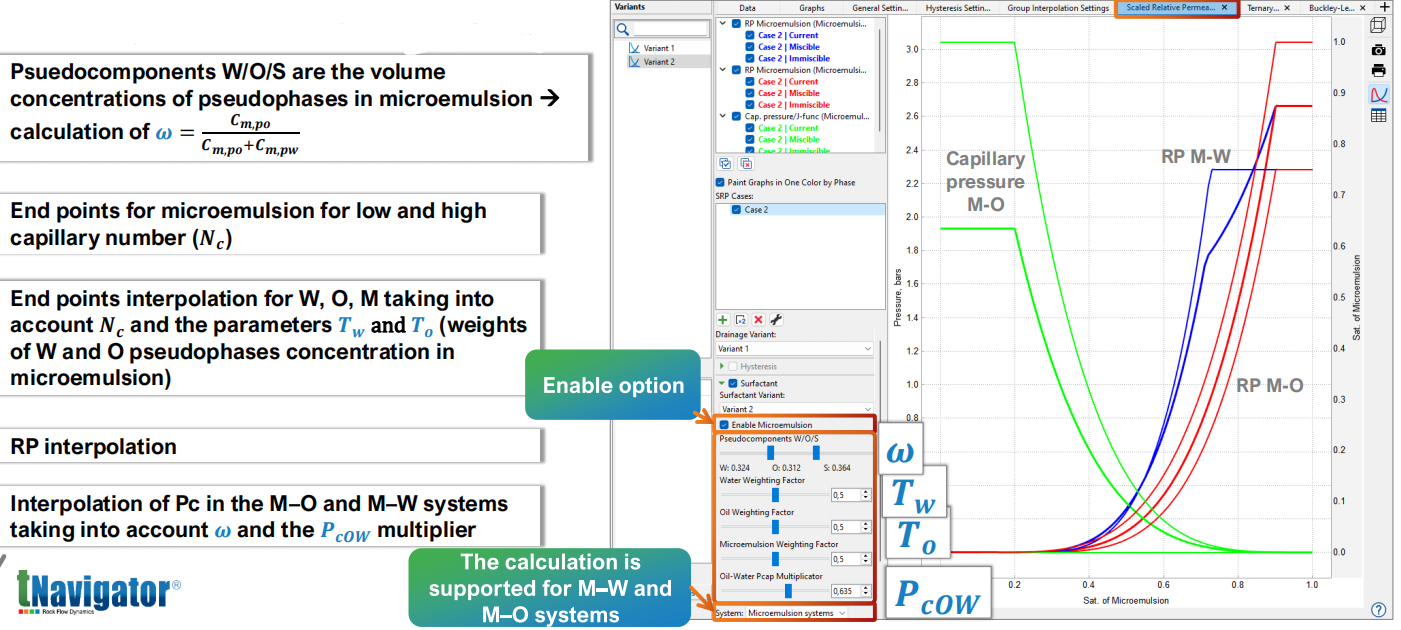

6. 支持在RP Designer中计算表面活性剂存在下微乳液对相对渗透率和毛细管压力的影响。
