下面就介绍一下如何利用ColchisFM软件进行正演模拟操作，制作一张削截地层对比正演剖面。

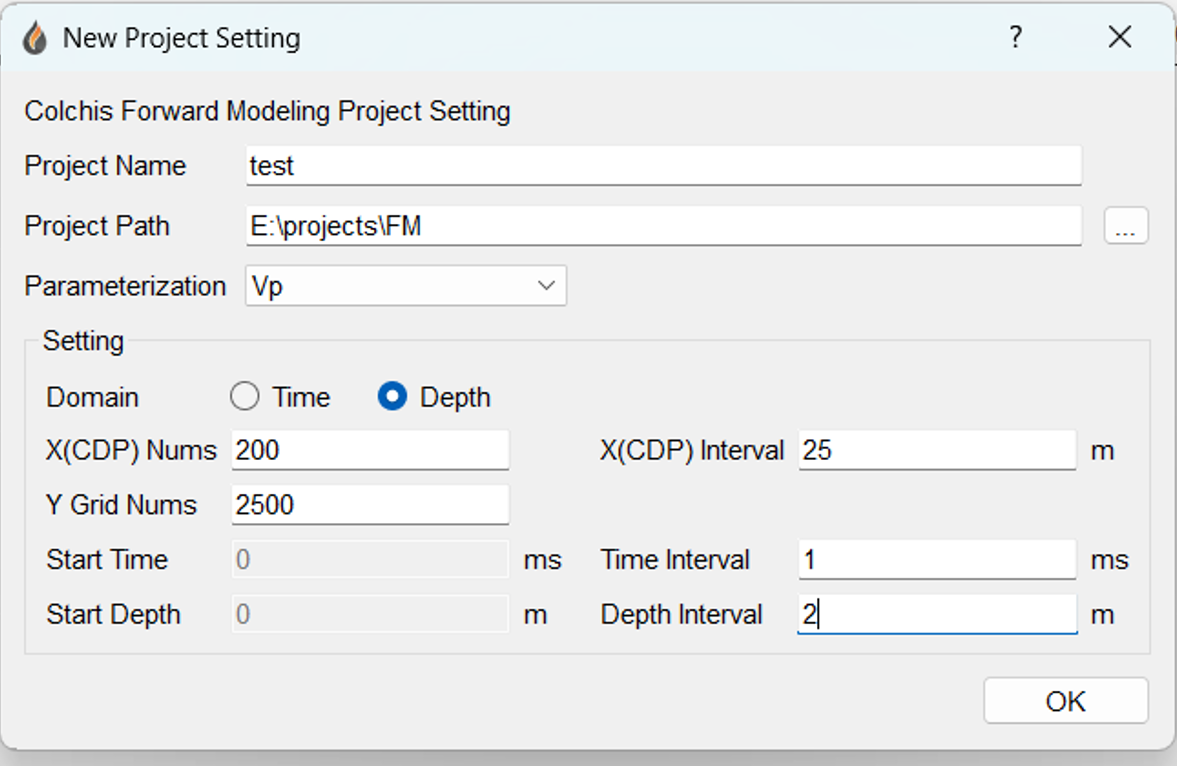

首先第一步就是准备合适的数据。包括一张地震剖面图片，至少一口过剖面井测井曲线（速度或者纵波阻抗），最好有地震解释层位和断层数据（非必要，没有的话可以手动解释）。第二步打开软件，设置模型的大小。这个只需要根据地震剖面的实际大小设置X和Y方向的采样间隔及采样点数。

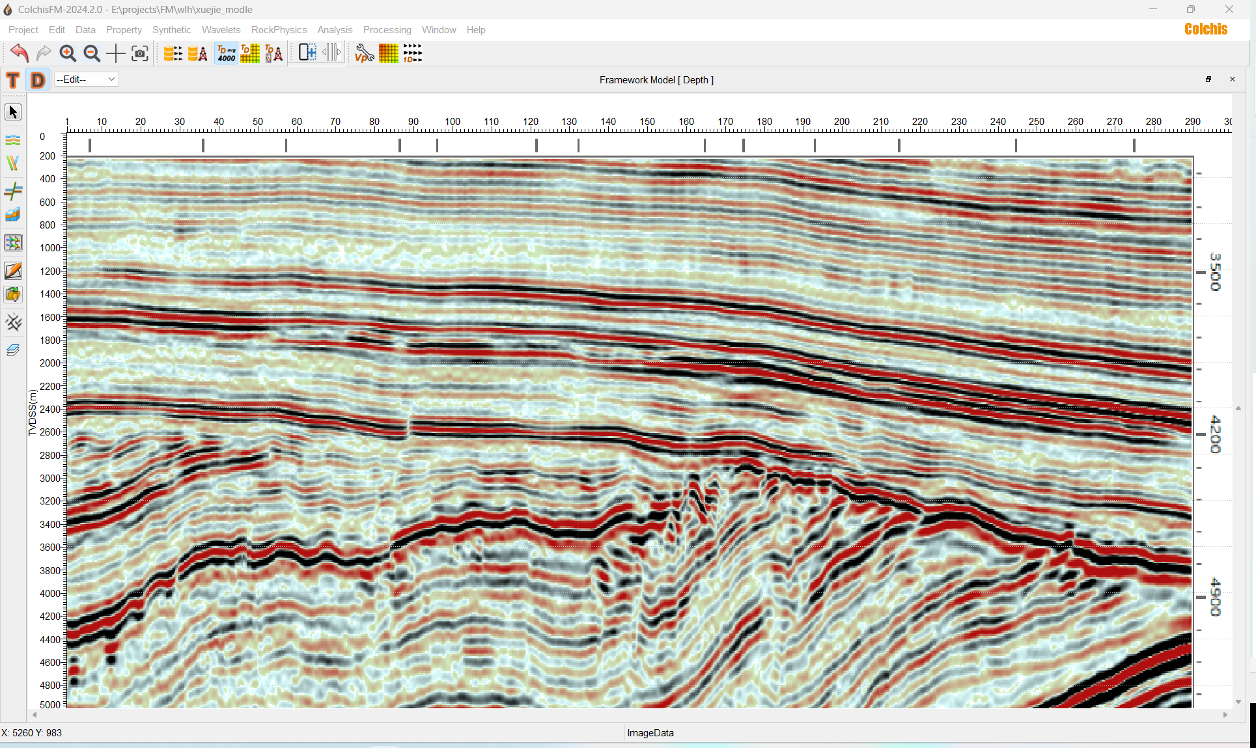

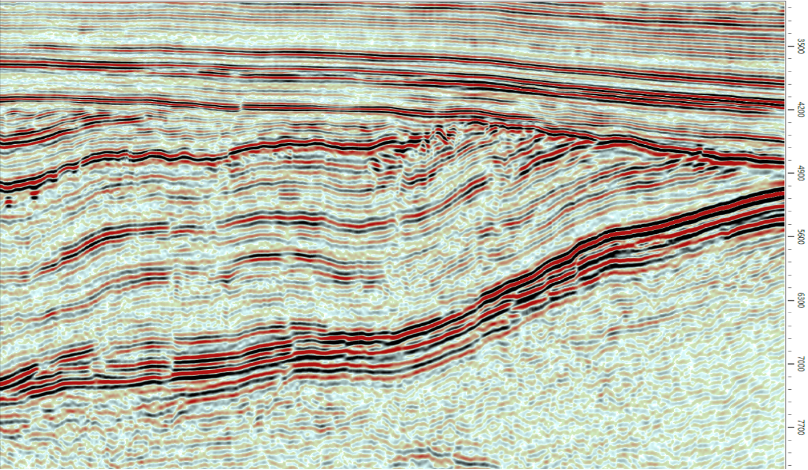

第三步导入地震剖面图片。如果图片地震剖面的大小和模型大小完全一致，那么导进来的图片地震剖面与模型的比例尺就是一致的，不需要调整；如果两者大小不完全一致，这时只需调整图片的大小与模型比例尺一致即可。

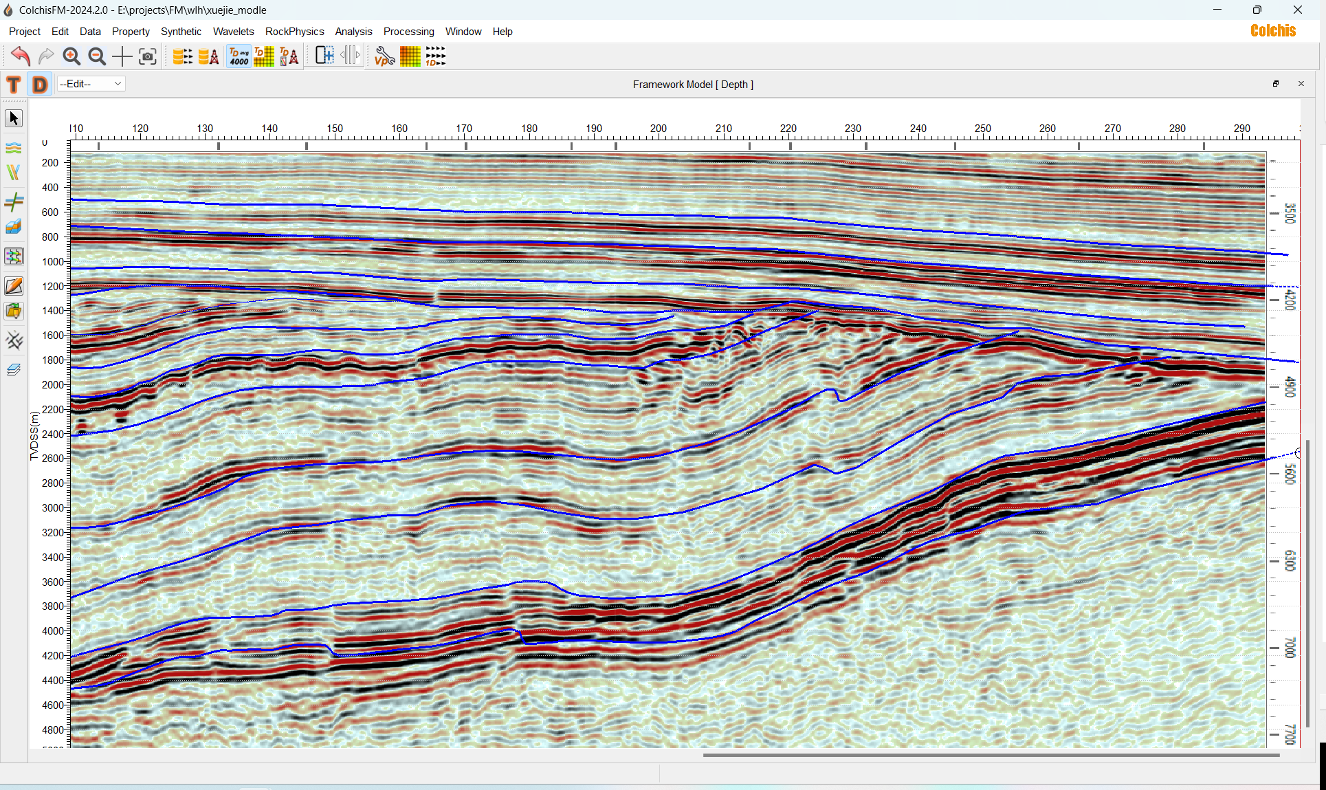

第四步导入对应的地震解释层位和断层数据。如果没有，也可以直接在ColchisFM软件里面按照地震剖面同相轴解释几个关键层位。

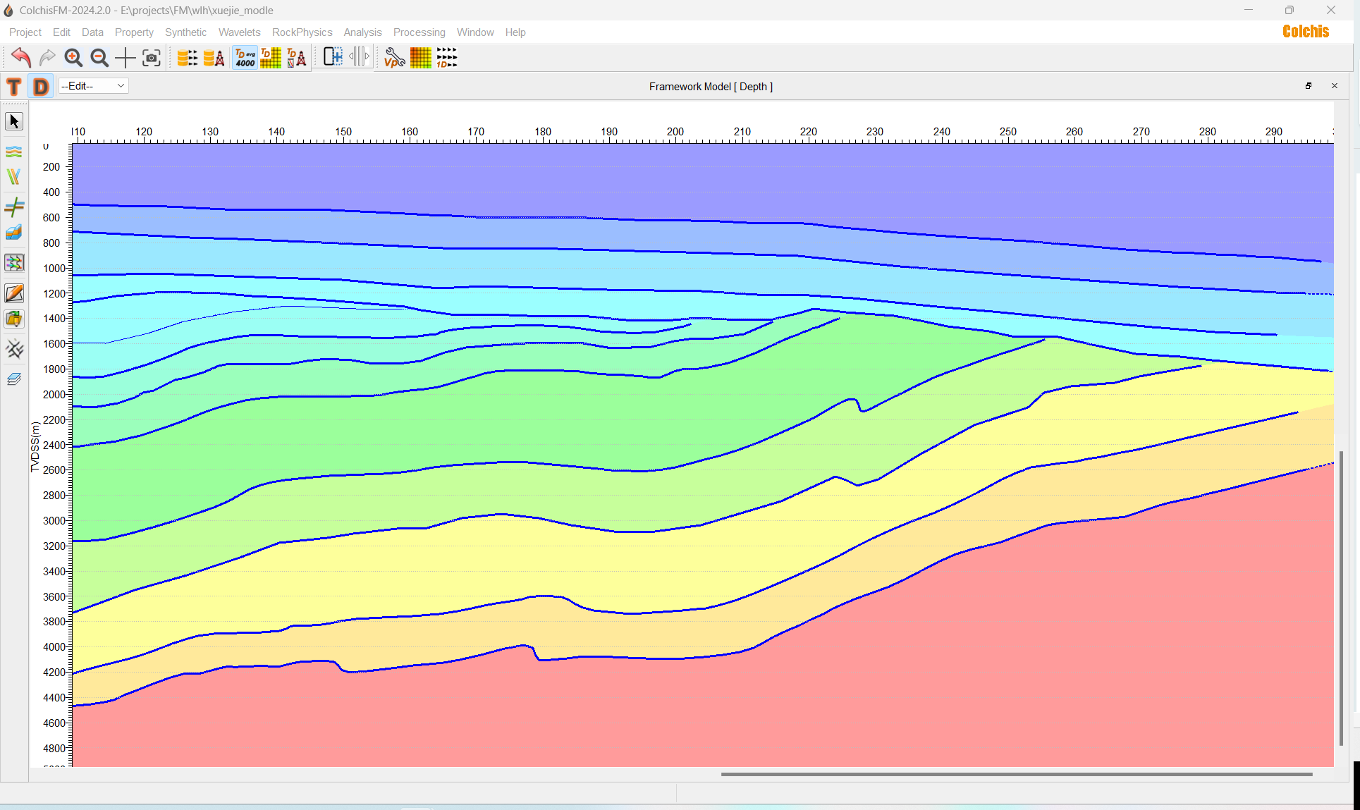

第五步建模型格架及地层组合。这一步ColchisFM软件拥有自己的专利技术，能够一键式完成，相比较同类软件大大增大了工作效率。

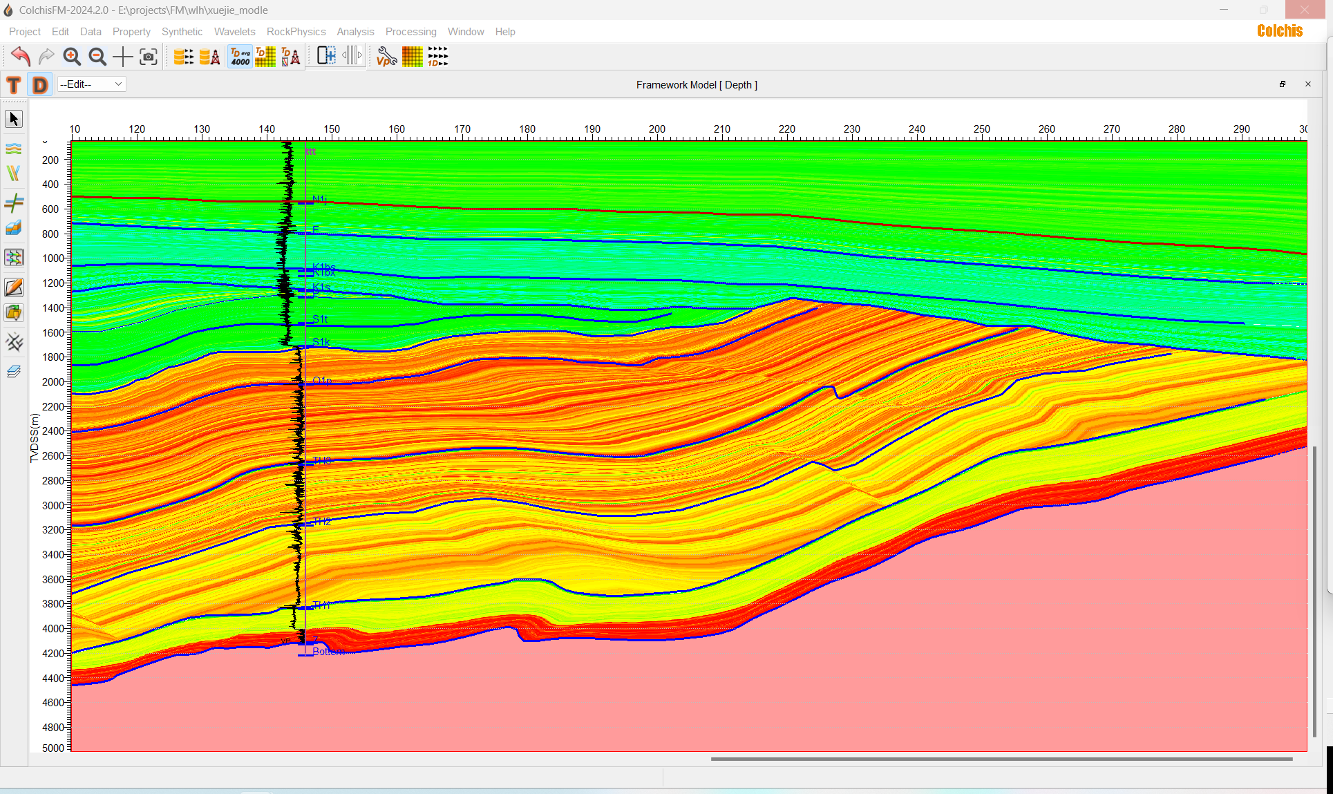

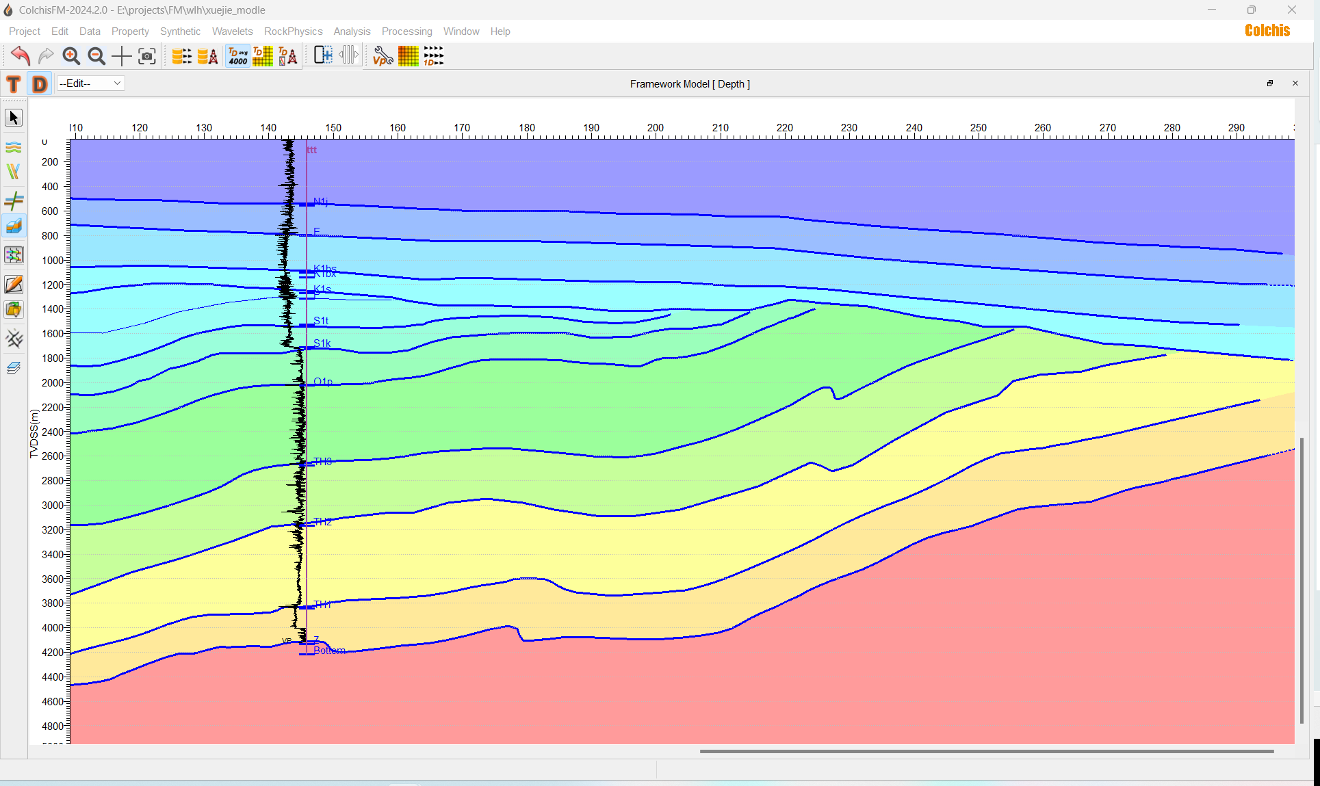

第六步导入测井速度曲线，并插值生成速度属性剖面。调整测井曲线的位置，保证测井曲线与地震剖面的相对位置正确。然后选择插值生成速度属性剖面。这里要求至少有一口井的测井数据，理论上井数据越多，模型越精细，后面正演的地震剖面对比性越高。
第七步转化到时间域，并地质网格化处理。这里我们给定一个常数速度（4000m/s），直接转化到时间域。然后按照默认的插值方式插值即可。根据需要也可以修改其他插值方式。

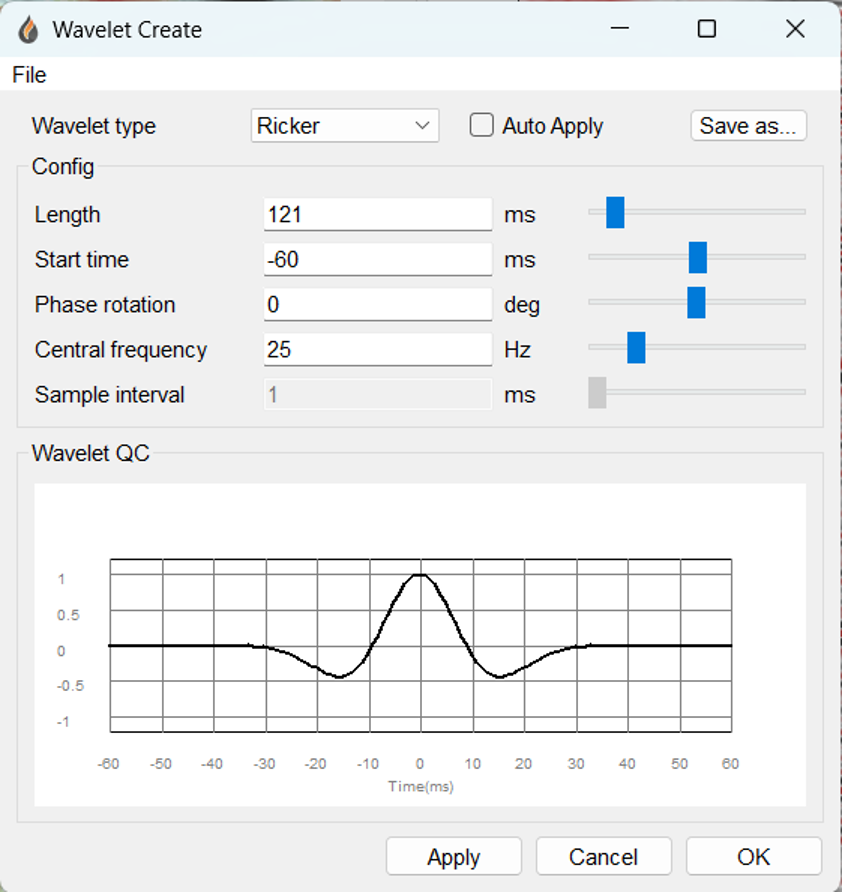

第八步给定一个合适的地震子波。这里可以根据研究工区的实际地震频谱给定一个理论子波即可，也可以应用导入子波。

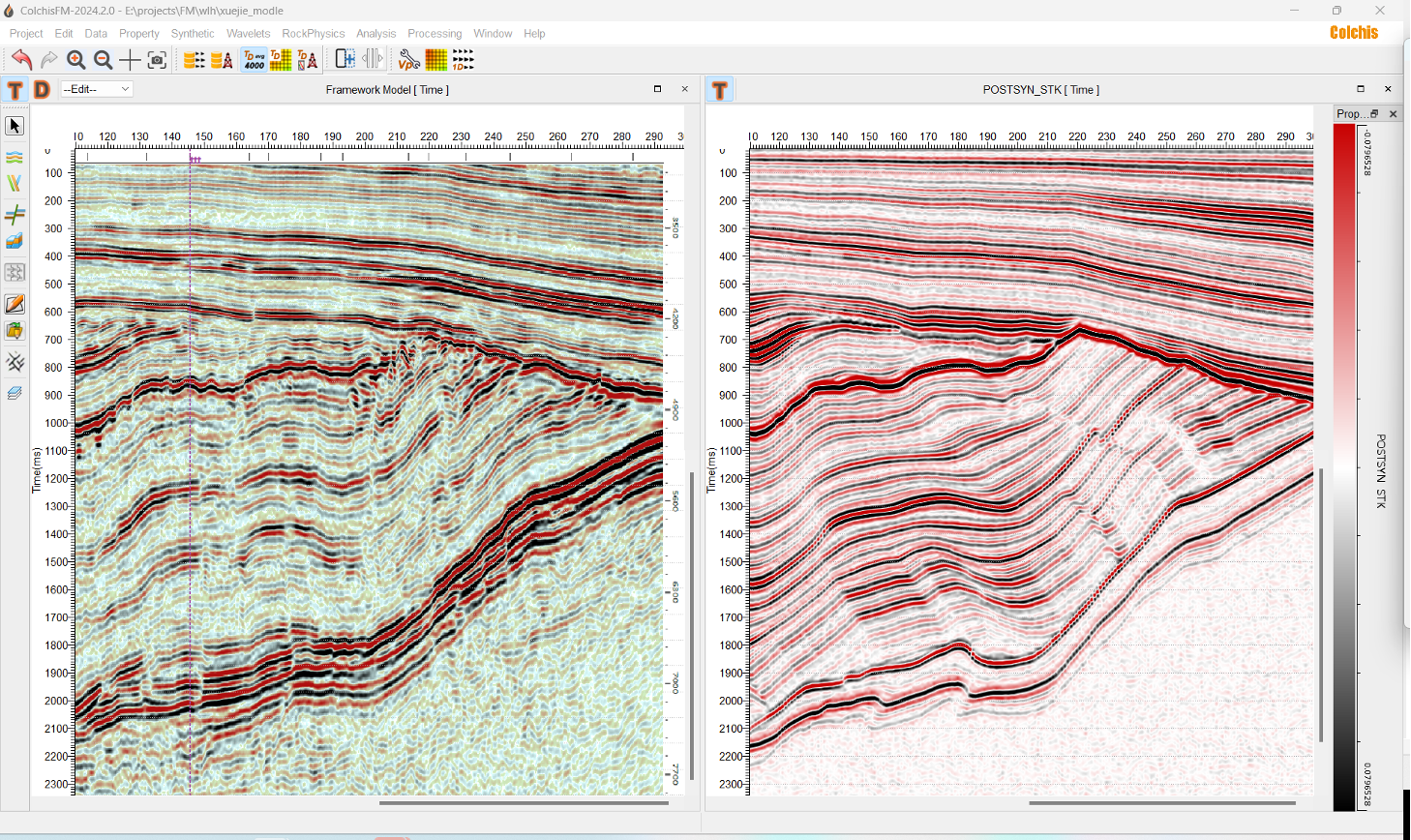

第九步选择叠后地震正演，一键完成正演剖面。制作的地震正演剖面与原始导入地震剖面对比，如果存在不合理的地方可以返回前面的步骤修改模型再次正演，直到满意为止。
看到这里，是不是觉得制作一张对比地震正演剖面真的是一个很easy的事情。如果感兴趣，可以动手制作一张类似的地震正演剖面。如果对ColchisFM软件感兴趣，欢迎申请试用，有问题我们可以一起讨论。
