随着我国油气开采需求量逐年上升，油气藏高效精细化数值模拟已是油气田开发环节必不可缺少的一项环节。本次tNavigator22.3版功能的更新，解决了数值模拟中许多实际的难题：地下固态物沉积模拟、断层传导率的估算、多段多级压裂、初始含水分布模拟、井筒与地层热传导以及多油藏耦合一体化模拟功能等等你来探索。

一 tNavigator内核模拟器（黑油、组分、热采）

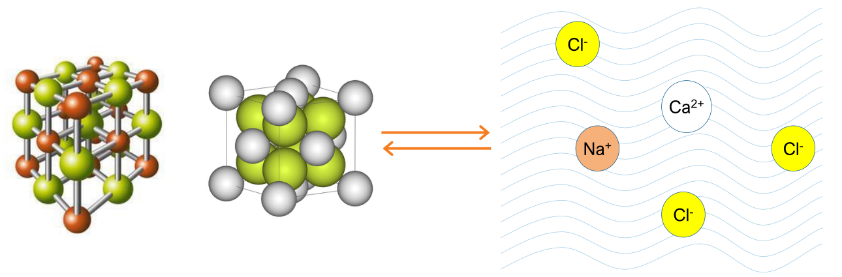

1、对于等温的组分模型，在地层为盐水的条件下可以对CO2-H2O体系进行CO2埋存的模拟（CO2STORE关键字）。并且可以对氯化钙CaCl2以及盐溶液的溶解/沉积（NaCl和CaCl2）进行模拟。

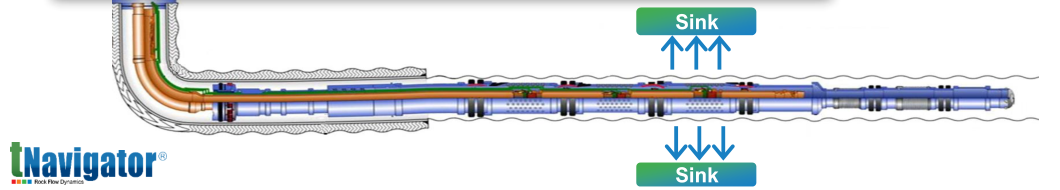

2、对于热采模型，可以模拟多段井的某段（WSEGEXSS关键字的WREMP参数）的流量。

3、对于组分模型，通过T跃迁状态理论中反应速率指定的盐溶解/沉积反应的建模现在可以使用。

4、于组分模型，支持汽液平衡参数的计算（OGW flash）。还允许模拟水的蒸发过程（FLASHCTRL关键字的OGW_FLASH参数）。

二 GUI图形用户界面

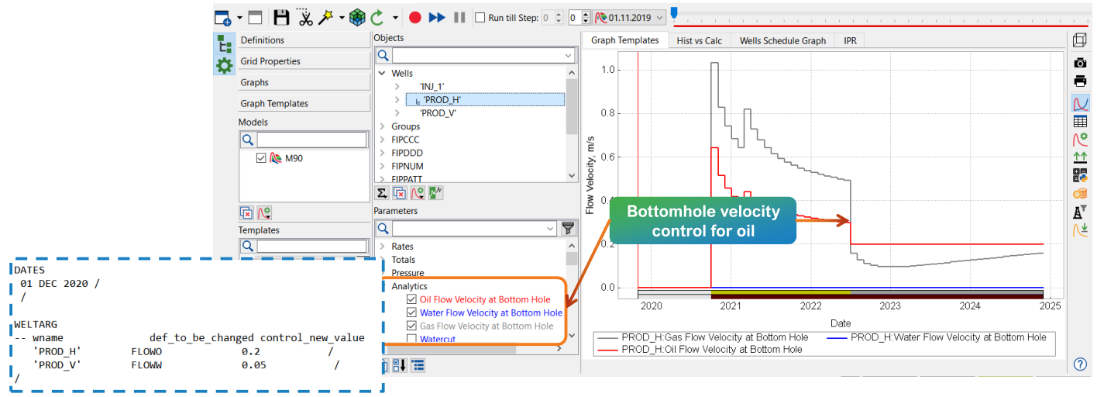

1、可以通过控制井底或井口流体的流速（FLOWW、FLOWO等）进行生产模拟。

三 Geology Designer地质模型设计模块

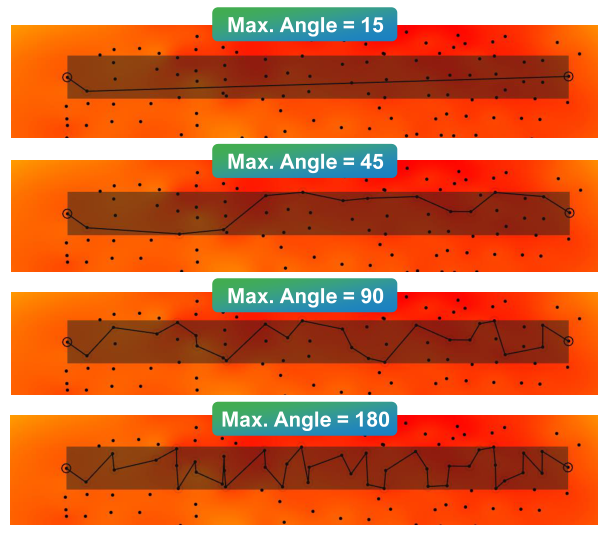

1、增加了利用Polygon设置井轨迹的功能。

2、创建连井剖面时，可以设置不同的角度。

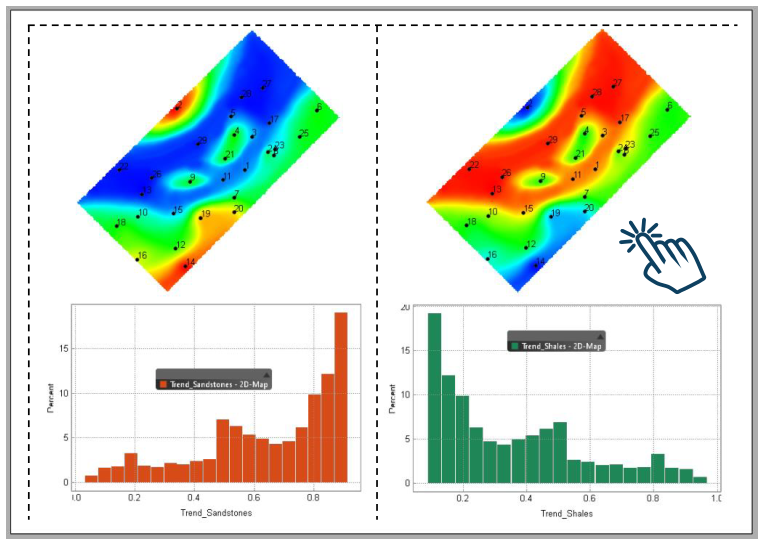

3、网格中的属性丰富了自定义筛选的功能。

4、多窗口页面布局更美观。

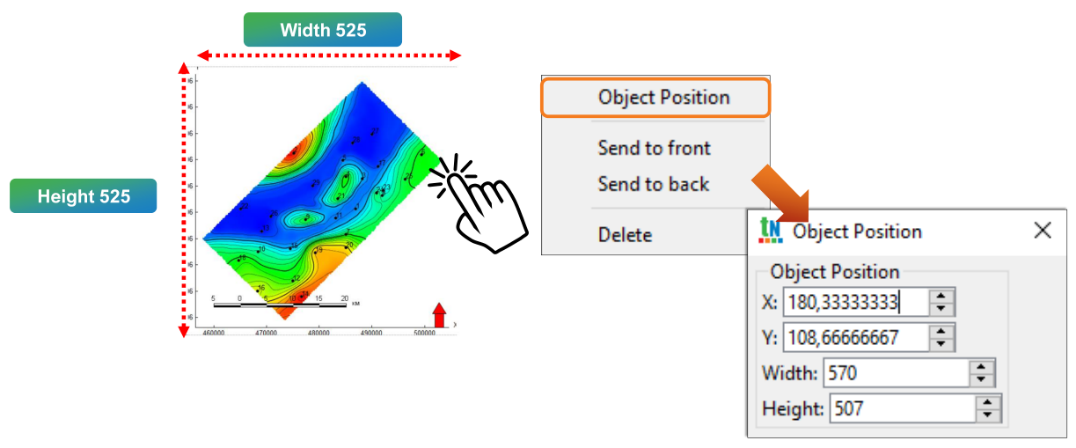

5、可以设置窗口及其坐标的确切大小。

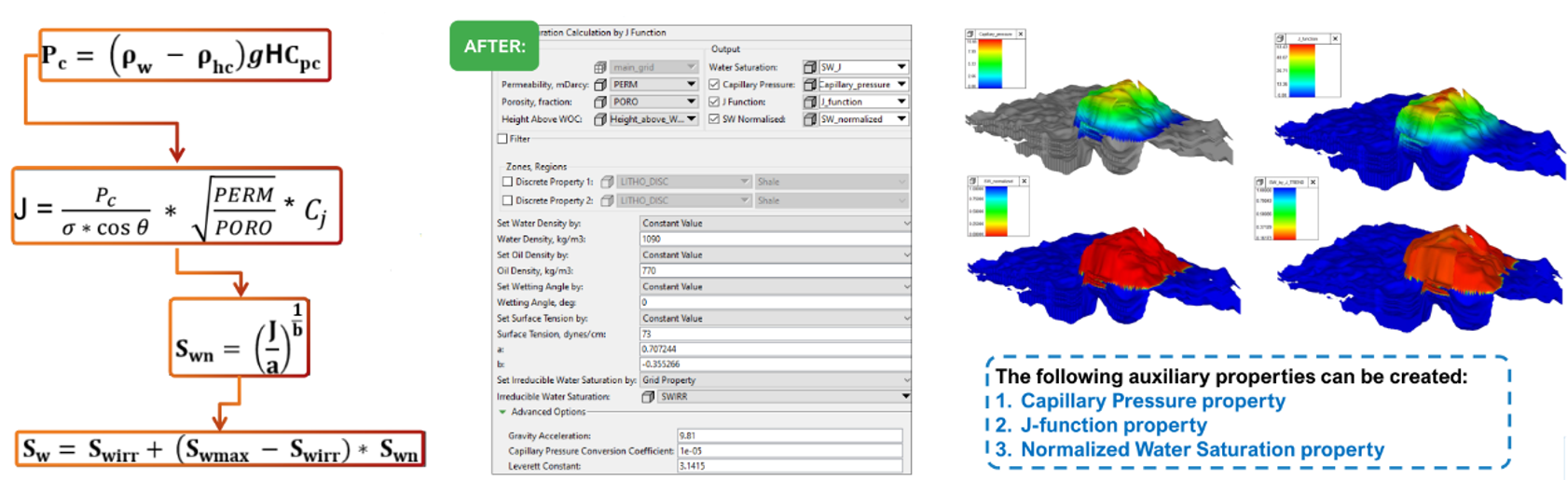

6、可通过J函数计算原始含水饱和度。

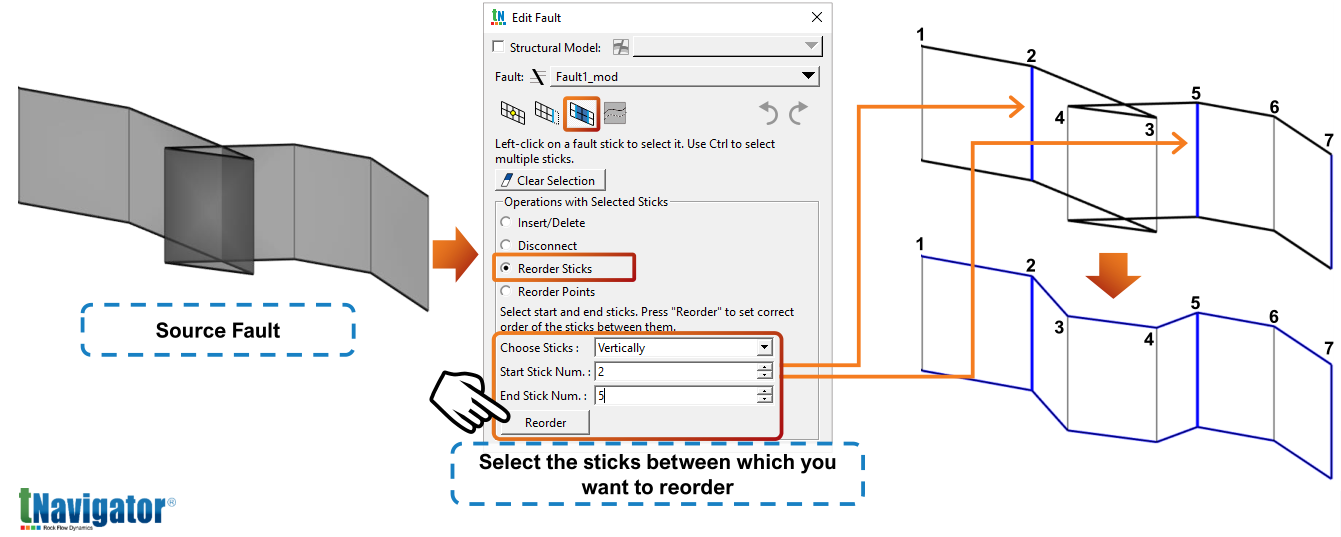

7、断层编辑过程中的修复方法进行了更新。

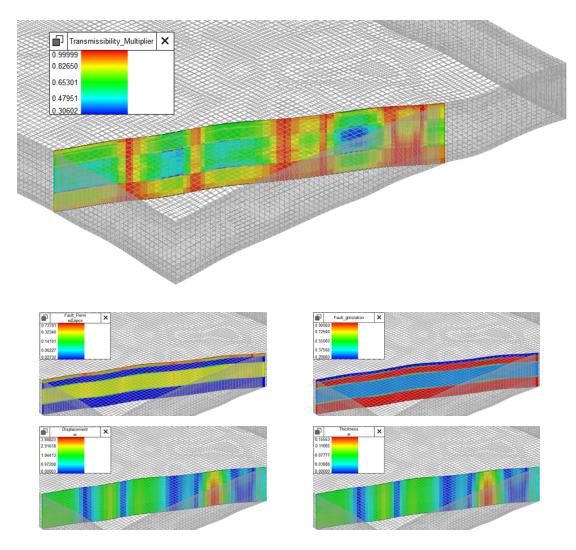

8、可以计算断层的传导率。

9、可以通过Datamine (.dm)的格式导入曲面断层。

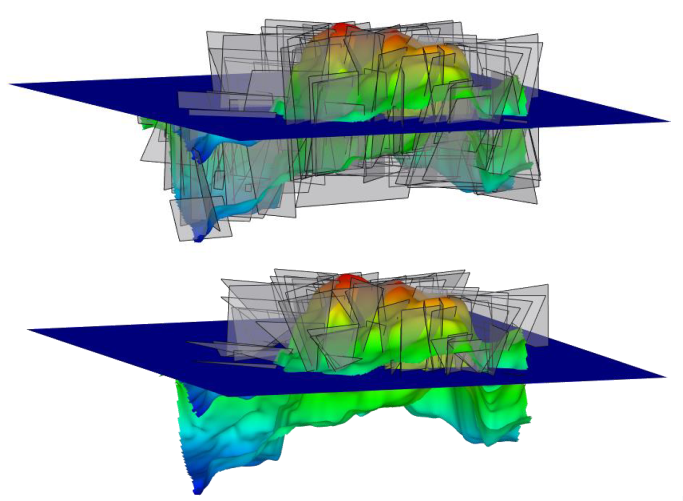

10、可以用过Horizon剪切DFN裂缝网络。

四 Model Designer数值模型设计模块

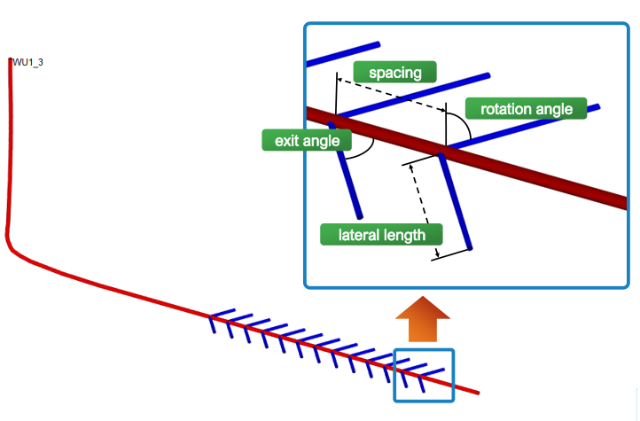

1、增加了鱼骨井的快速设计功能。

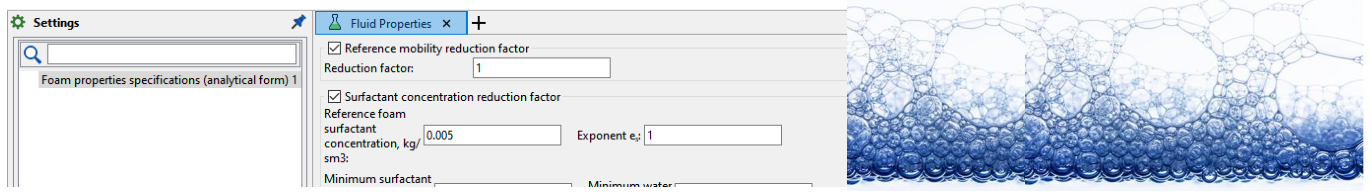

2、可以通过函数的方式设置泡沫属性的统一界面（FOAMFRM、FOAMFSC、FOAMFSO、FOAMFSW、FOAMFCN）。

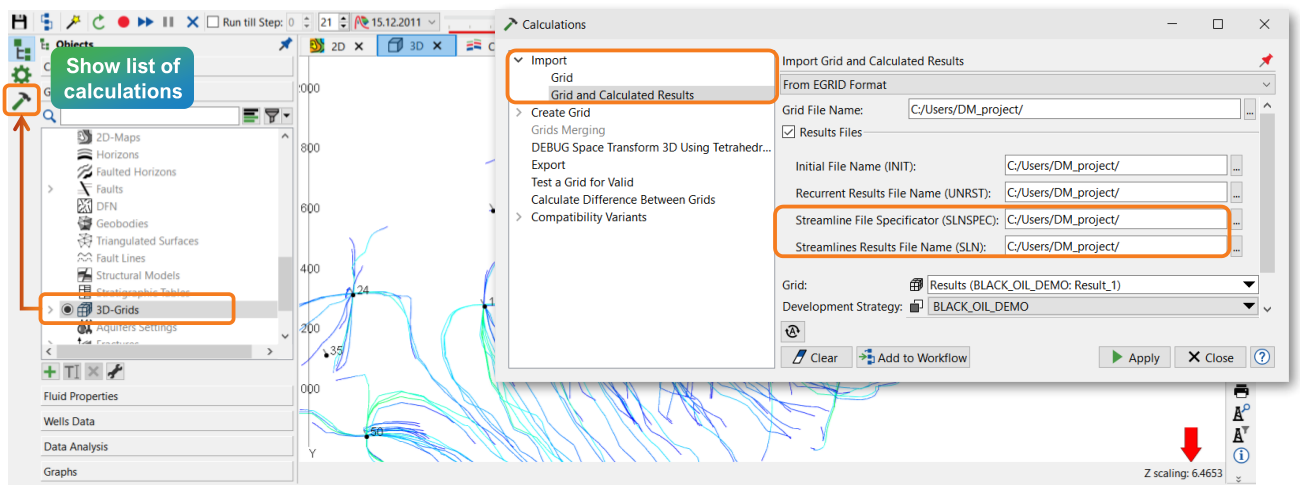

3、可以加载其它模拟器流线的模拟结果。

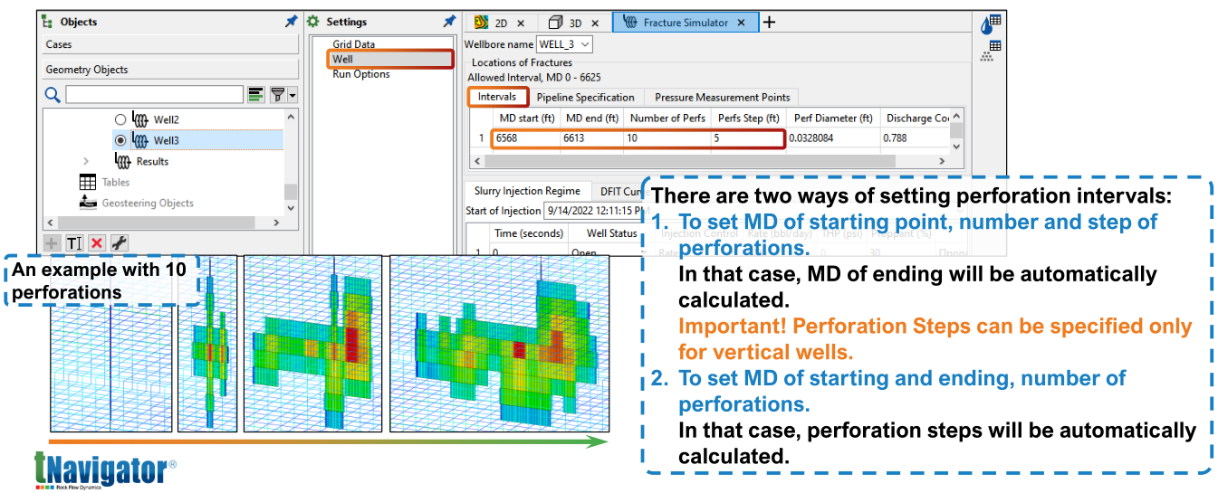

4、压裂模拟器（FS）中增加了每段射孔的级数，减少了多段多级压裂数据输入的繁琐。

五、RP designer相渗曲线设计模块

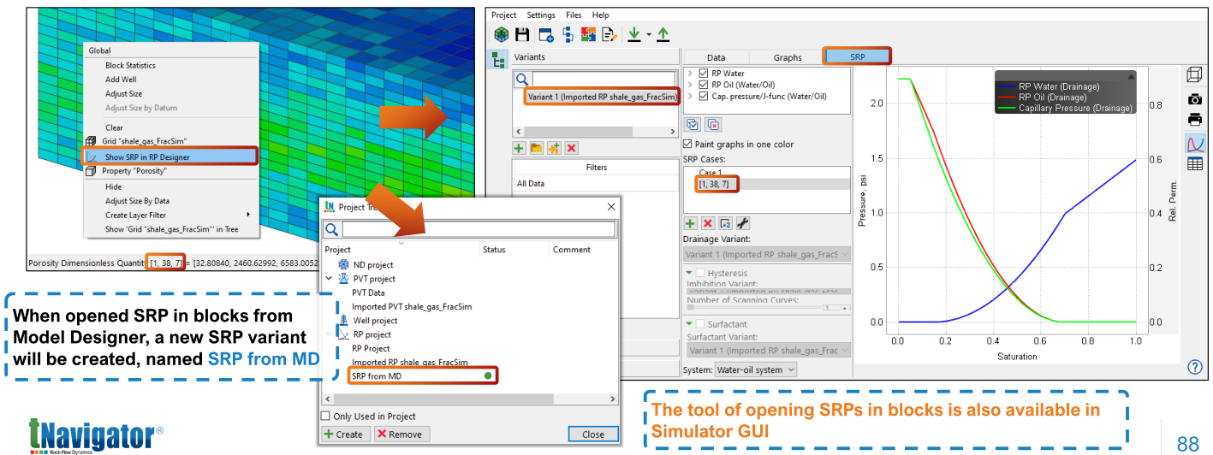

1、现在可以通过点击网格打开RP designer工区。

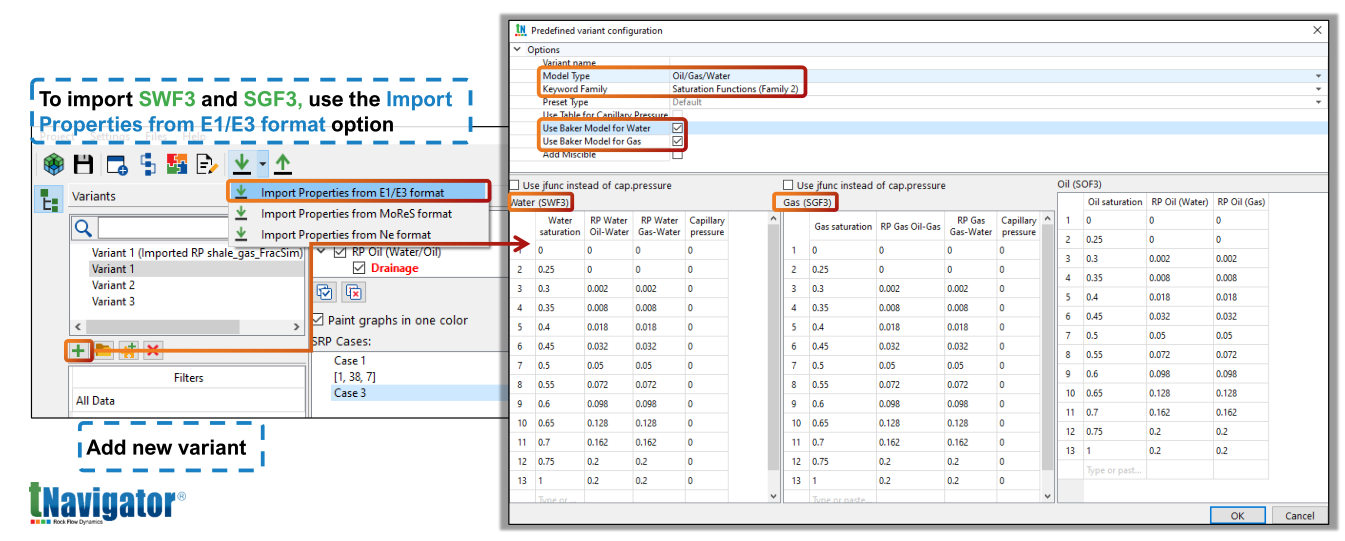

2、现在可以用SWF3和SGF3关键词创建相渗曲线。

六、RP designer相渗曲线设计模块

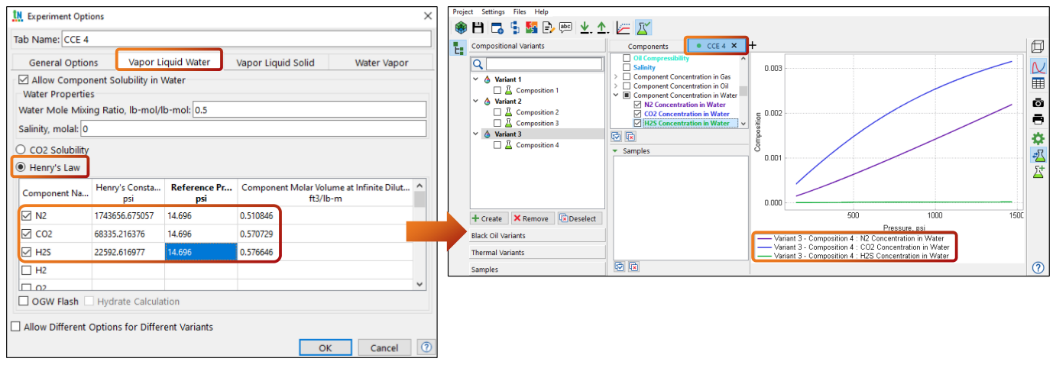

1、在CCE实验中，可以使用亨利溶解度模型建模多个水溶性组分。

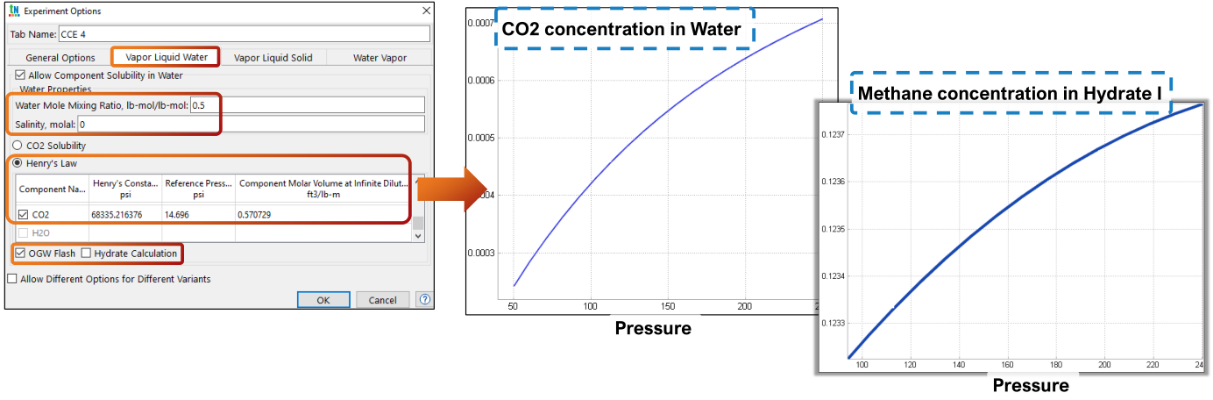

2、在CCE实验中，现在可以计算水合物的形成（I型和II型水合物）。并且可以考虑盐度和水的蒸发（OGW闪蒸，或油、气和水之间的三相闪蒸）。

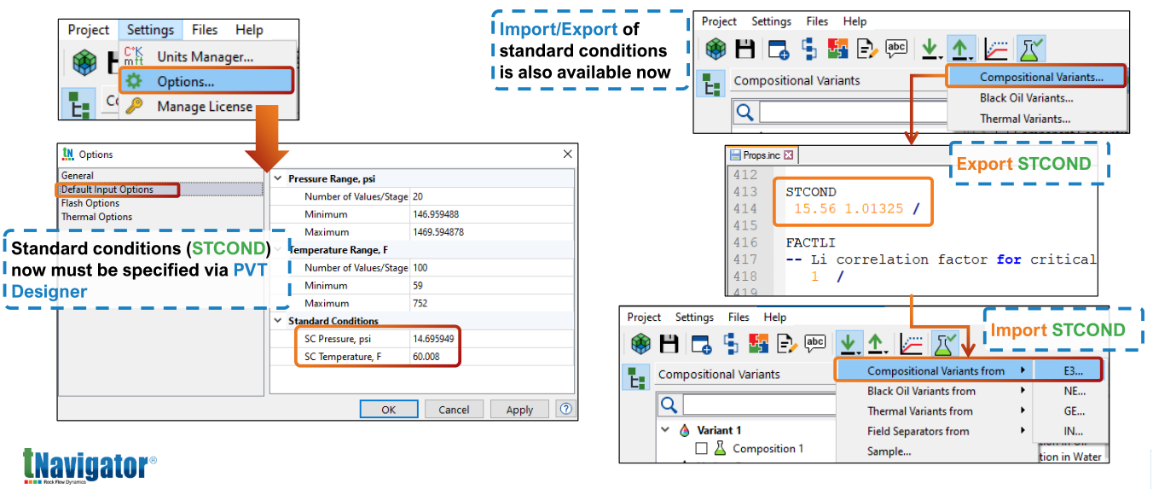

3、现在可以输入、导出和导入参考表面下的条件。

六、地面管网Network Designer设计模块

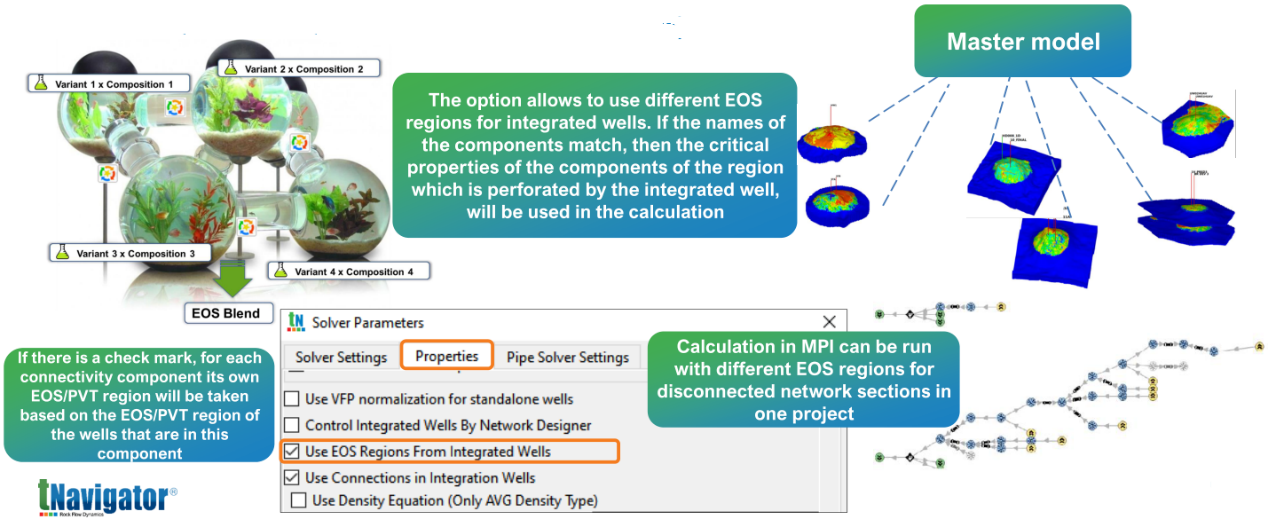

1、在油气藏-井筒-地面管网一体化模拟过程中，现在可以耦合多个油气藏同时开采，同时考虑不同的EOS/PVT方程。

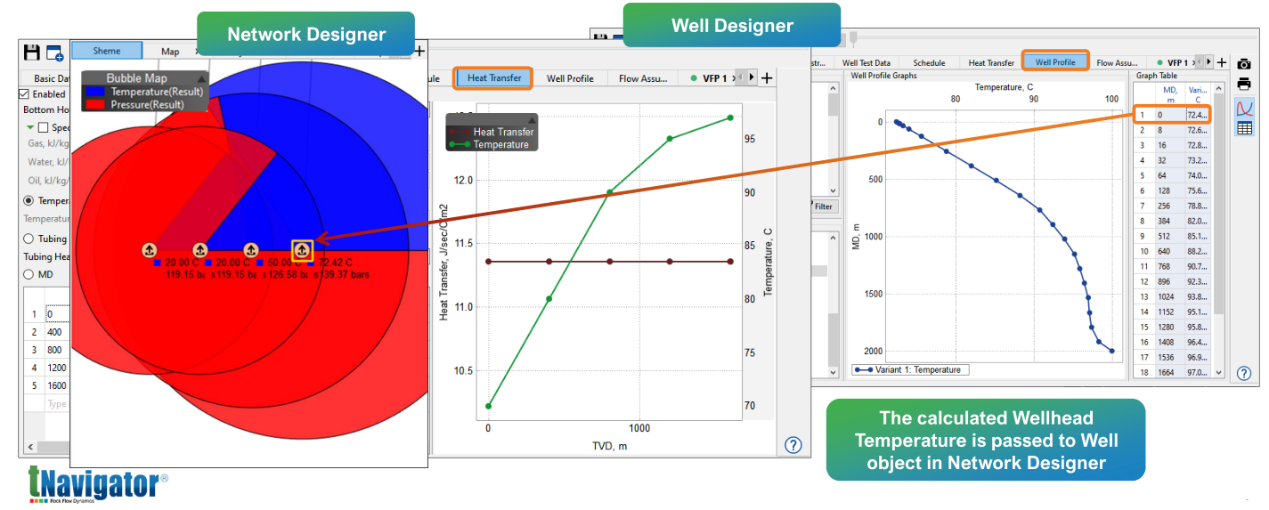

2、可以考虑Well Designer工区的热量损失计算结果。

3、可以设置井口油嘴的直径大小。

八、井模型Well Designer设计模块

1、目前可以考虑油管和套管环空的VFP流动相关性。

2、可以将热传导作为VFP表拟合的变量。

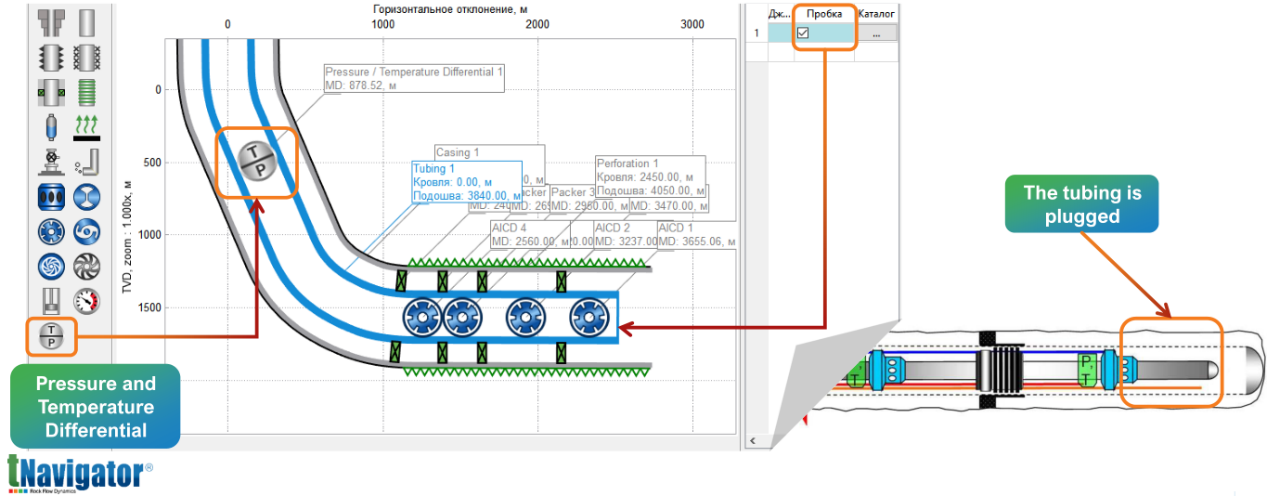

 3、增加了油管形状的可视化。

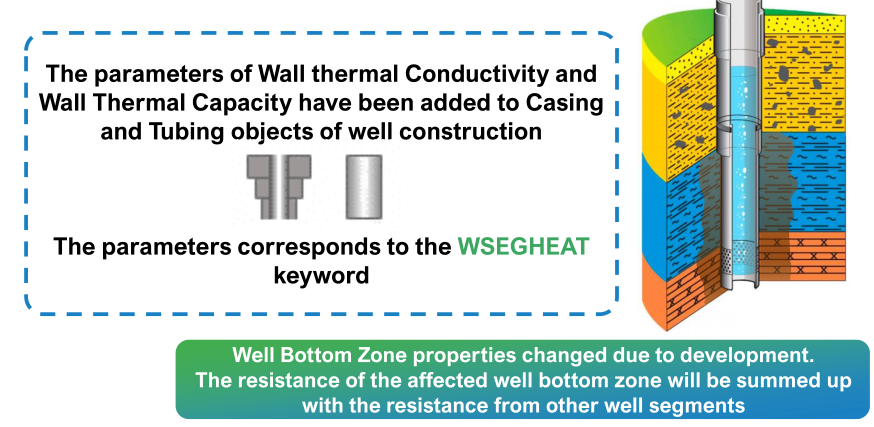

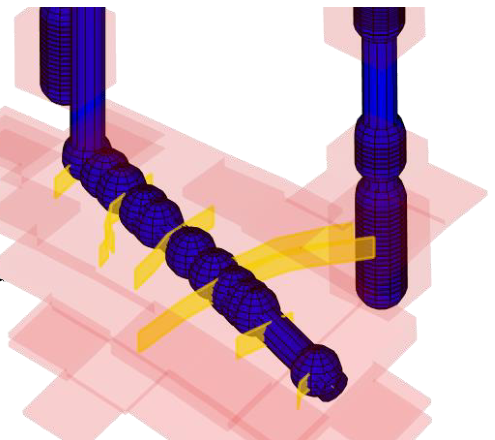

 4、多段井可以考虑井筒与地层间的传热系数。

九、新增模拟案例

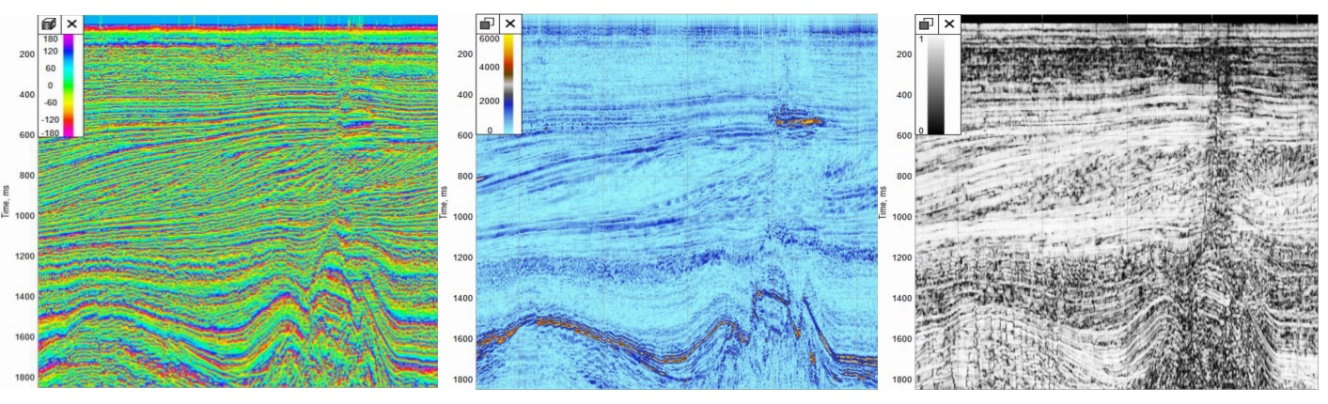

 1、三维地震属性的计算示例和描述。（GD4.6 Seismic Attributes Catalogue）

2、地质力学模型创建实例和使用虚拟射孔模拟诱导水力压裂实例（MD3.5. How T o Create Geomechanic Model）

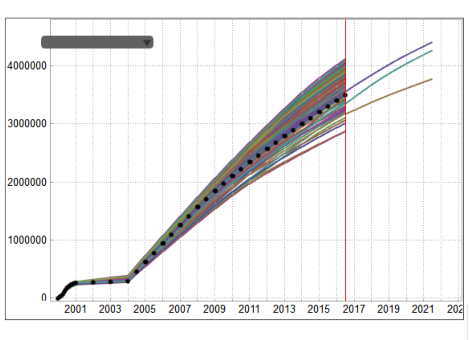

3、如何在Model designer部分使用AHM预测功能（MDAHM1.6. How T o Go From AHM to Forecast in Model Designer）。

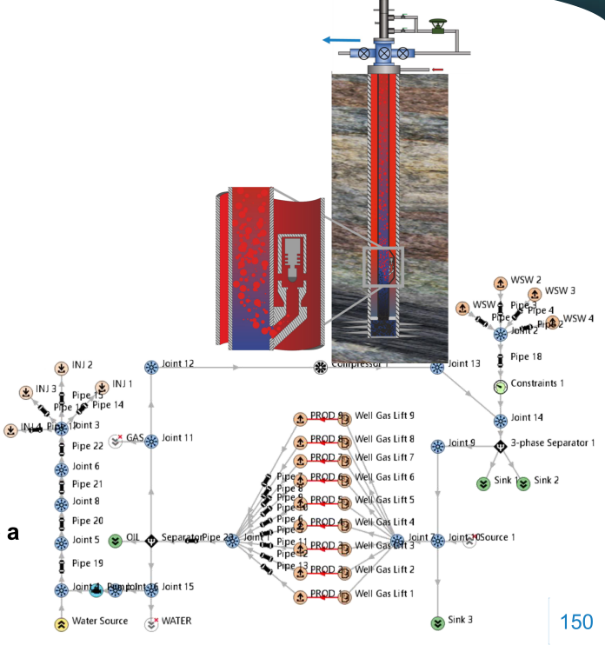

4、如何创建气举地面管网（ND1.6 How T o Create Gaslift Network）
