新一代高性能油藏模拟器tNavigator软件FS1.1的Demo（裂缝扩展模拟），即自带的标准裂缝模拟案例中，以WELL_1井为例，模拟出的压裂缝延展方向与水平井的水平段垂直，如图1所示。

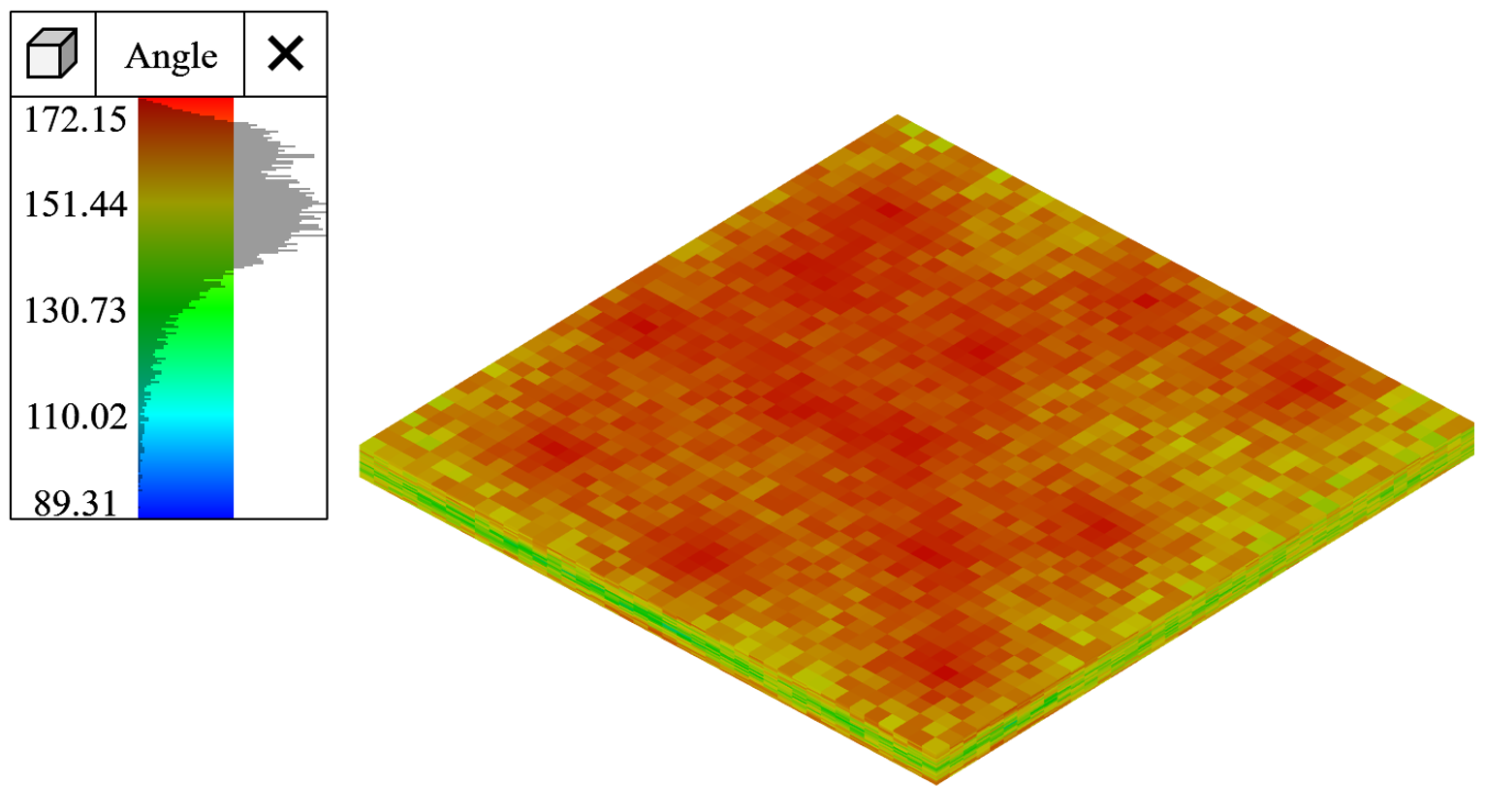

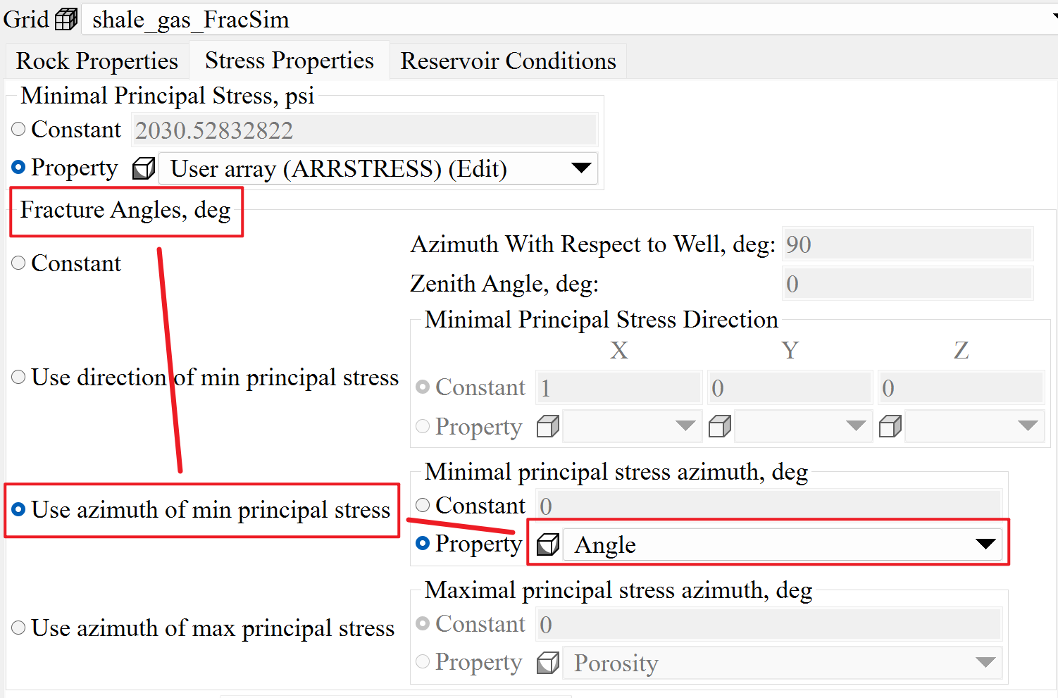

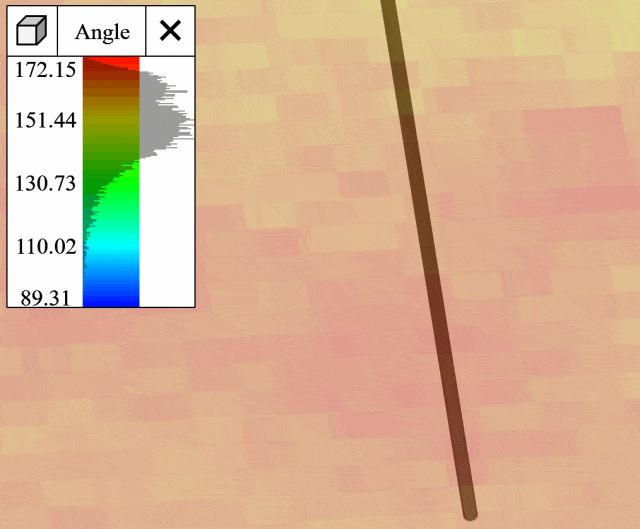

首先需要建立最大主应力的方向场，如图2所示，单位为（°），其中0°是从正北方向开始，逆时针往南计算方向的度数。然后第二步，在裂缝模拟的设置中的Stress Properties部分的Fracture Angles，也就是所谓的压裂缝扩展方向，选择“Use azimuth of min principal stress”，继续选择建模建立好的最大主应力方向场Angle。然后再进行模拟，就可以模拟出不同段簇扩展的方向不同了。模拟的效果如图4a所示，可以看出，不同压裂段拓展的裂缝方位完全不同。如果想模拟更复杂的缝网，最大水平主应力场的方向可以建模时非均质性更强一些。裂缝扩展的过程如图4b所示。
