在复杂地质条件下，特别是在处理具有断层、褶皱、非均质性等复杂结构的油气藏模型时，传统的网格建模方法，如角点网格（corner-point grid）模型，往往难以适应和准确表示，造成建模精度不足，特别是沿着断层面部署的井位，传统的Stair-Stepped网格处理方式往往会出现井位所属断层上下盘网格错乱的现象。tNavigator自24.2版本推出了S-Model建模功能，旨在提供一种更加灵活和精确的建模方法，以应对复杂油气藏地质条件下的挑战。该功能基于四面体网格的原理，能够更好地表示油藏中的复杂结构，如断层、褶皱、非均质性以及裂缝等，从而提升了数值模拟的准确性和计算效率。

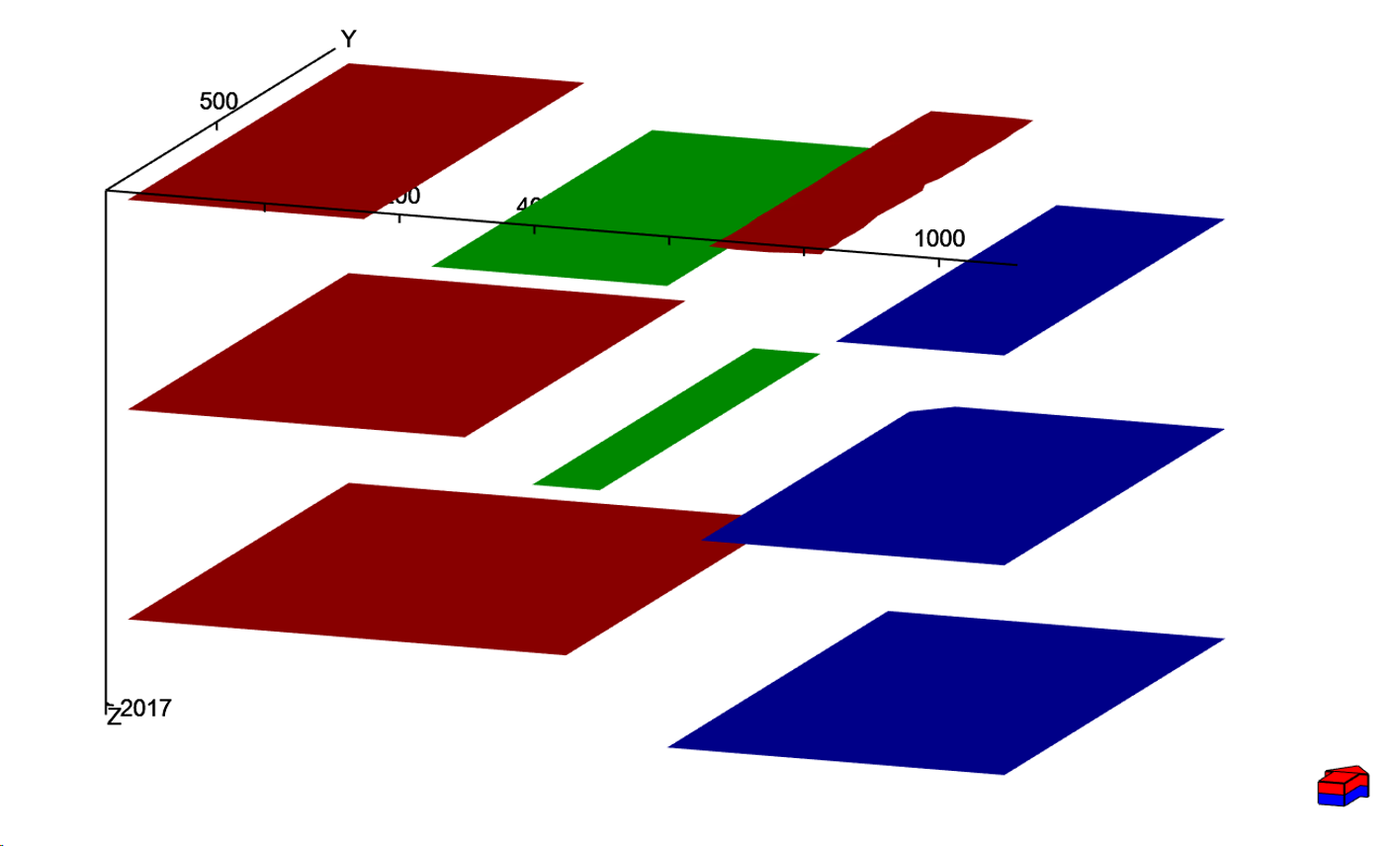

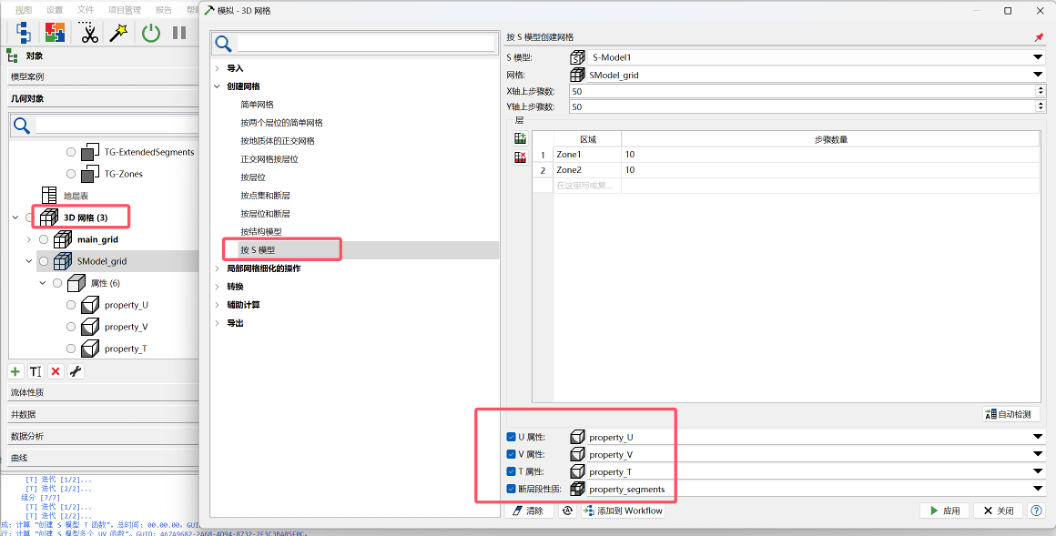

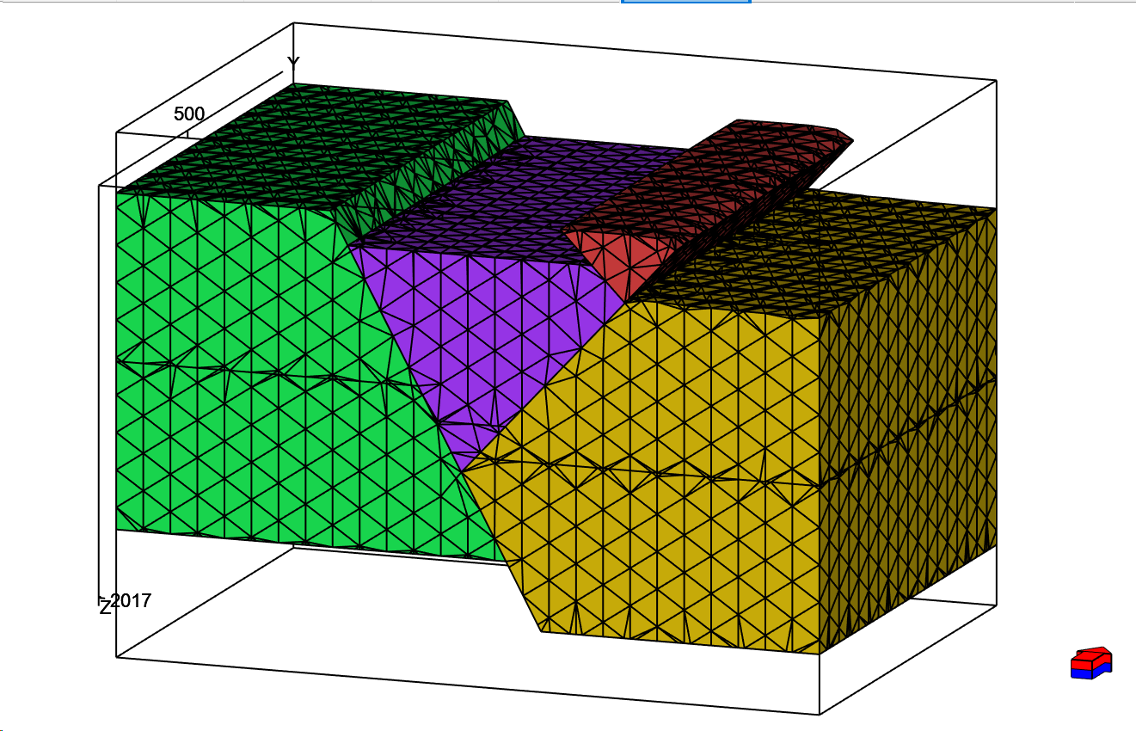

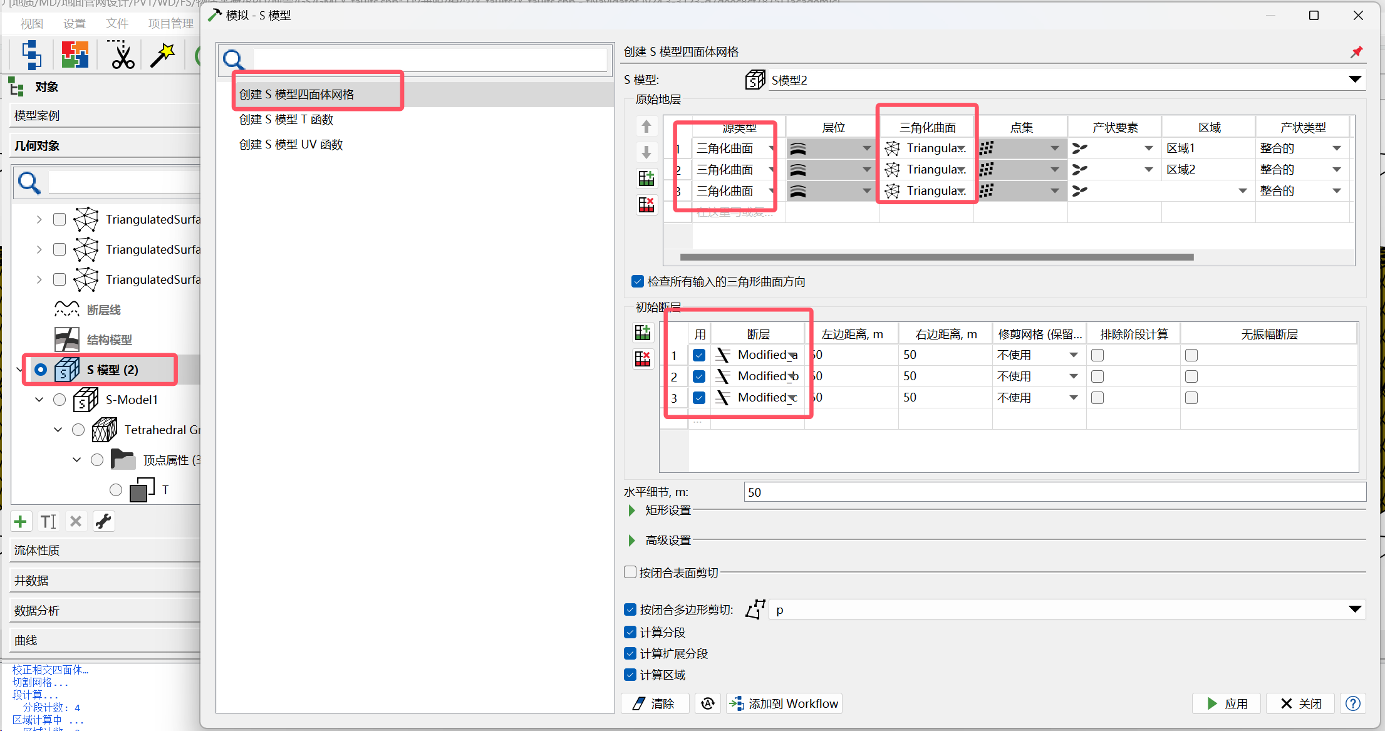

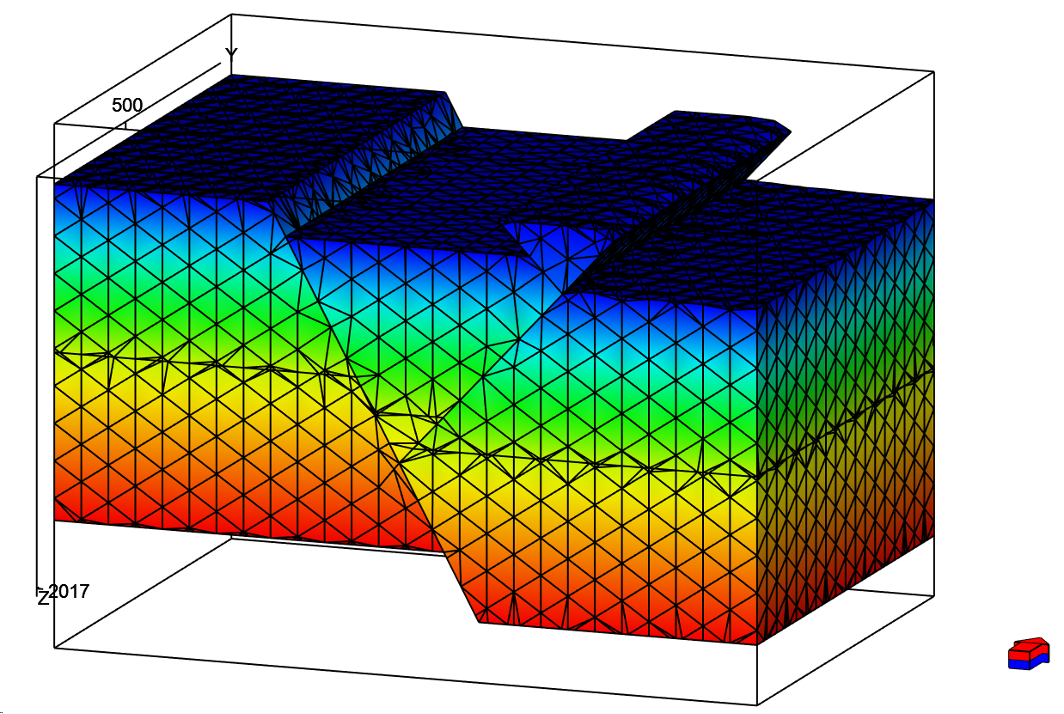

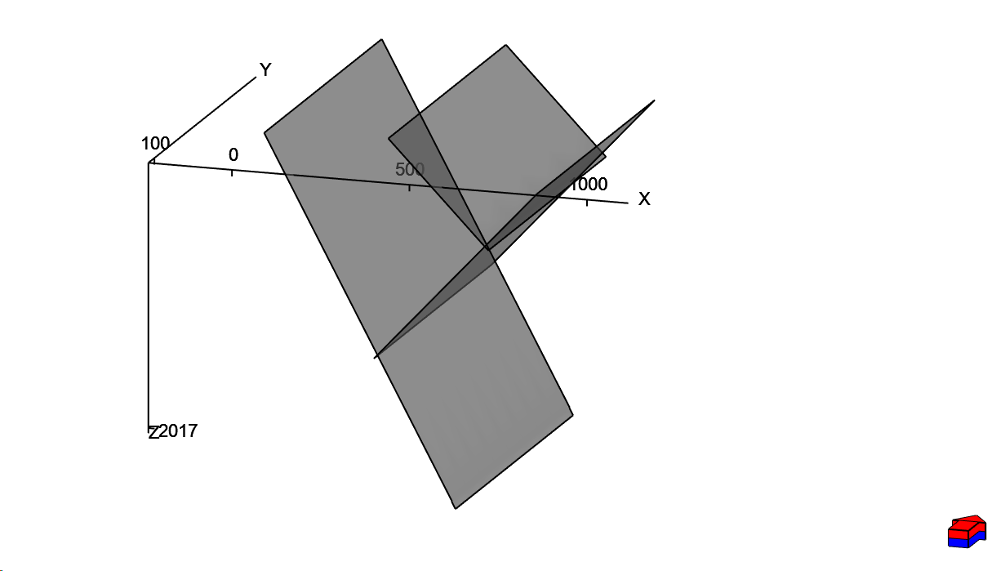

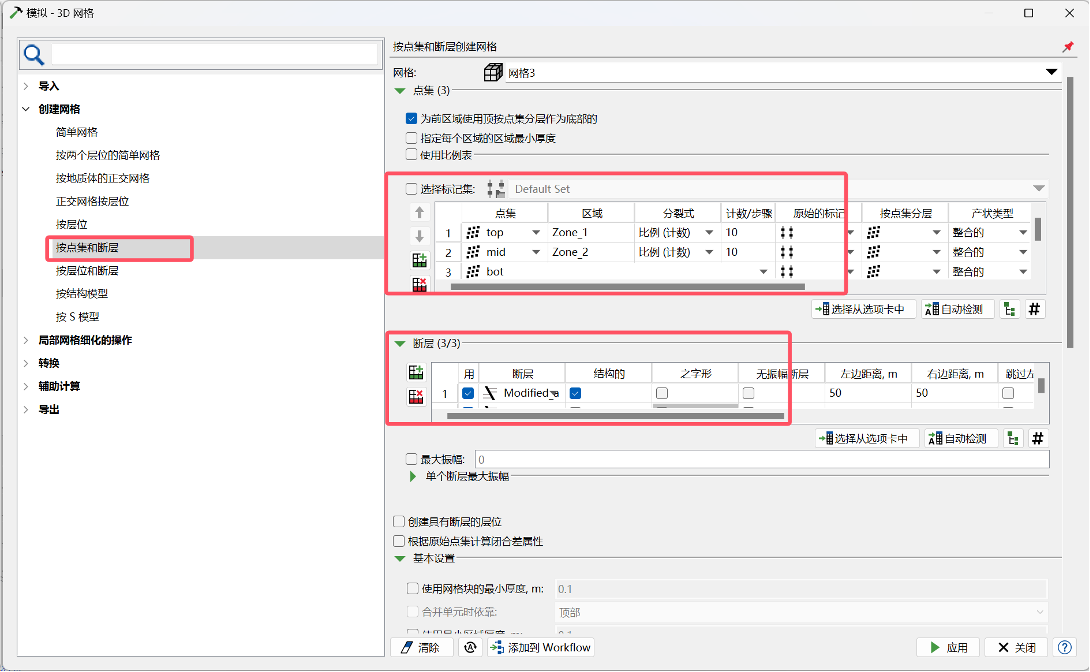

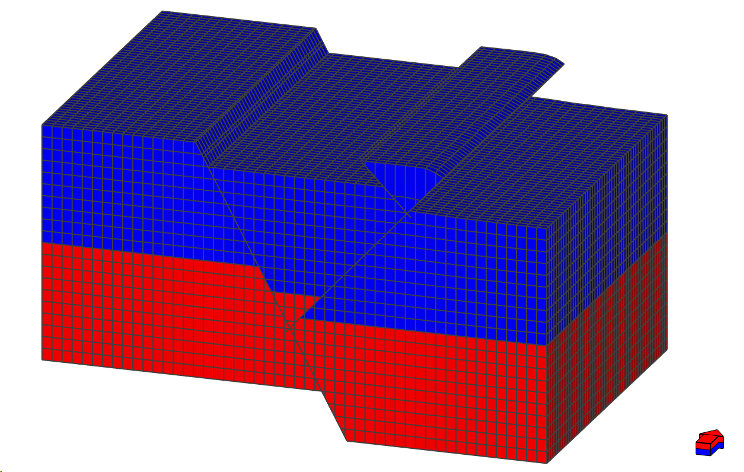

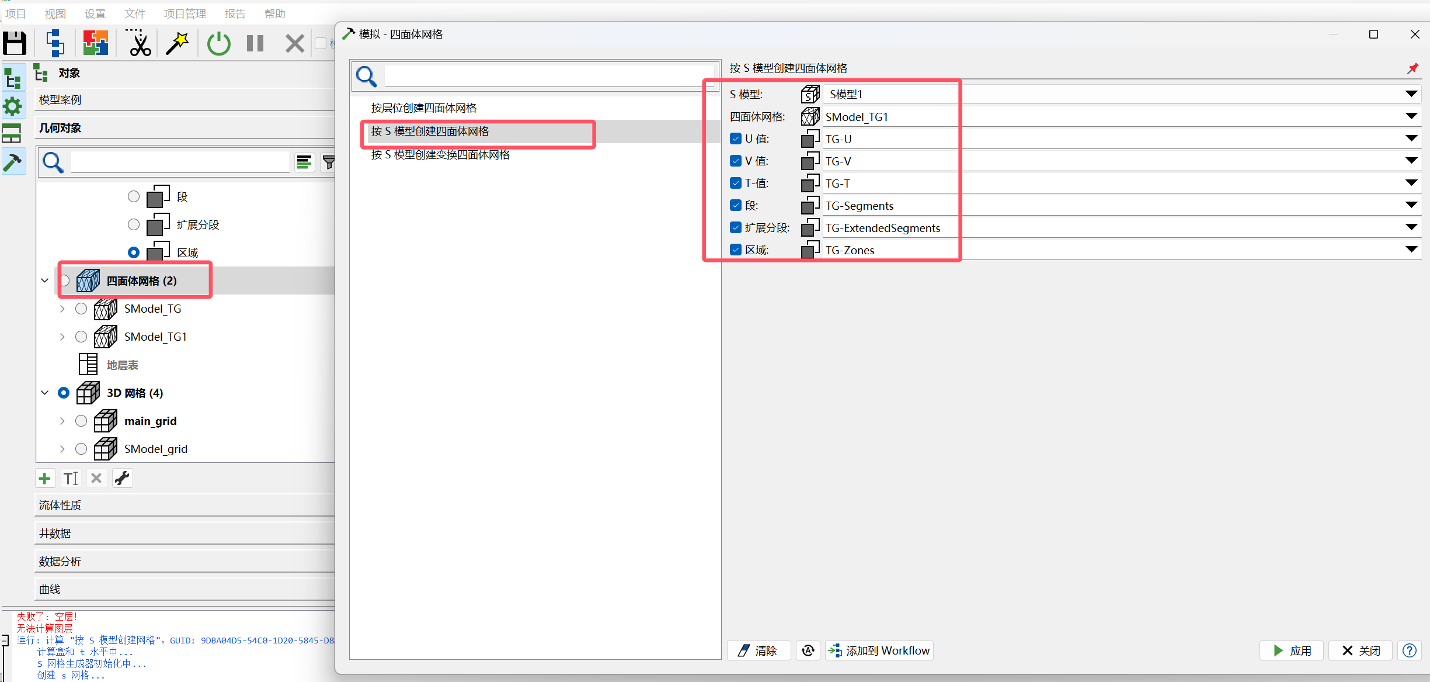

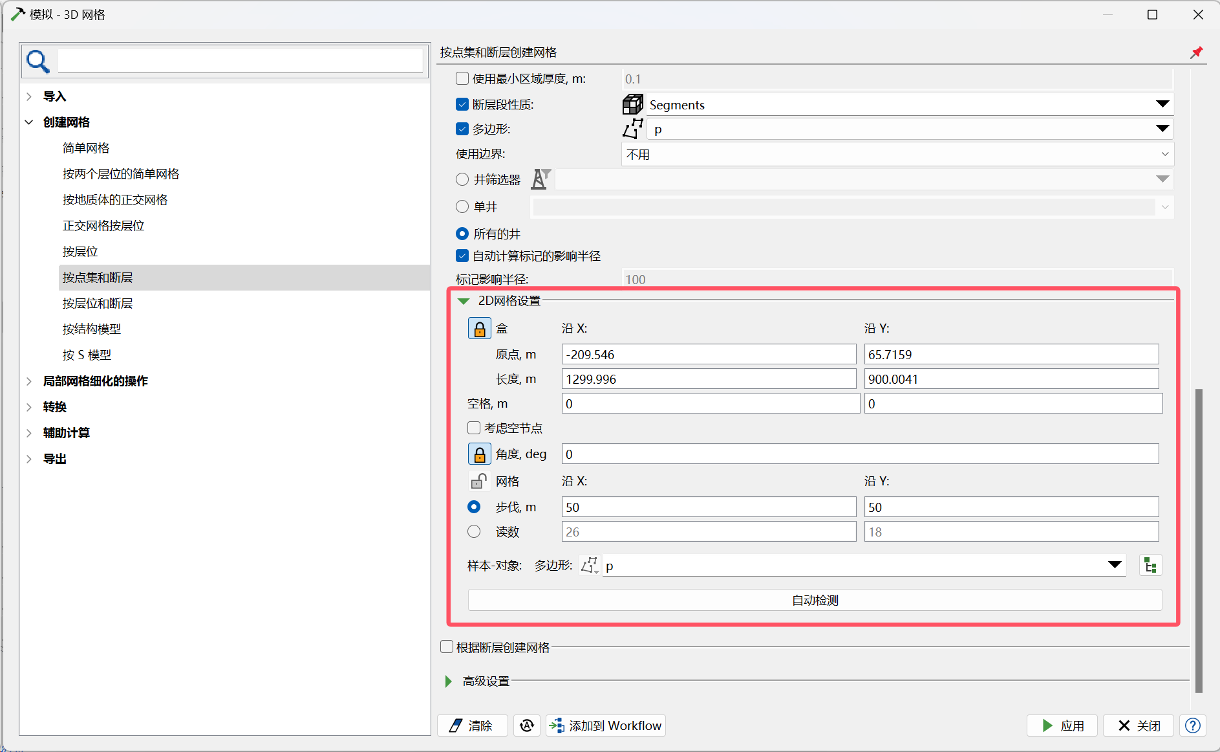

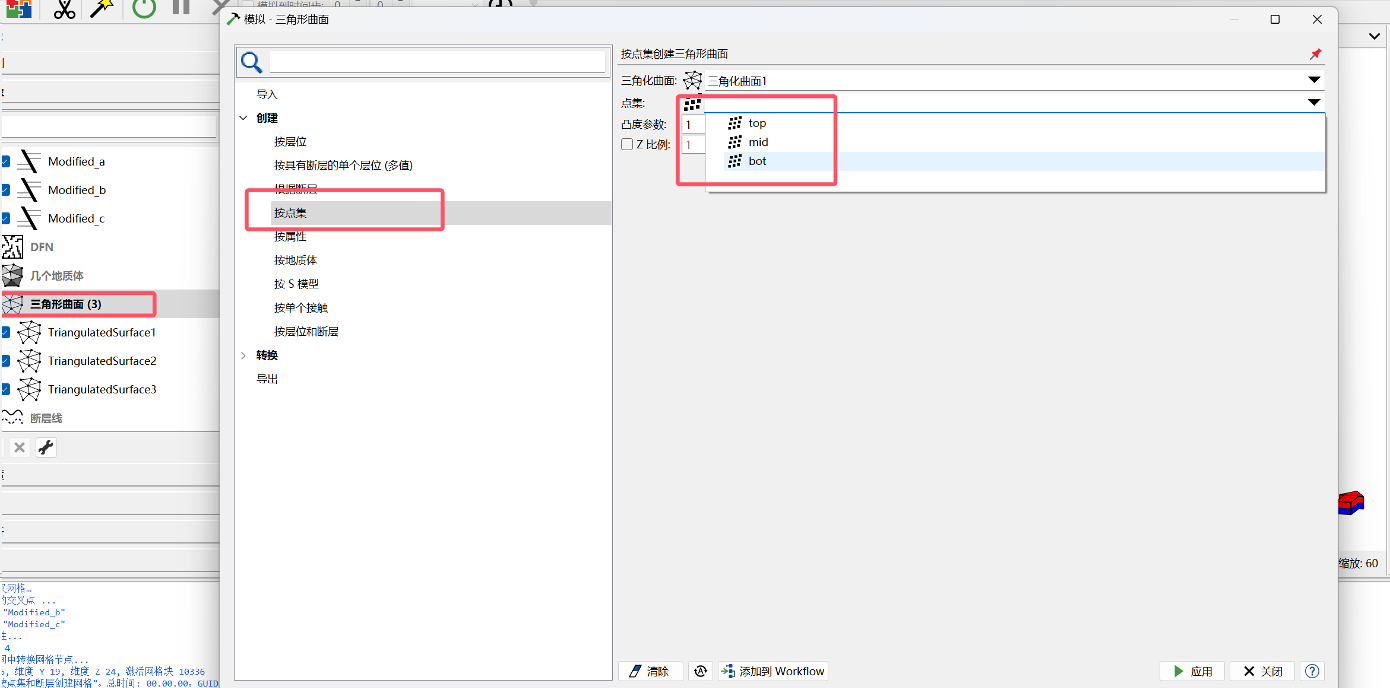

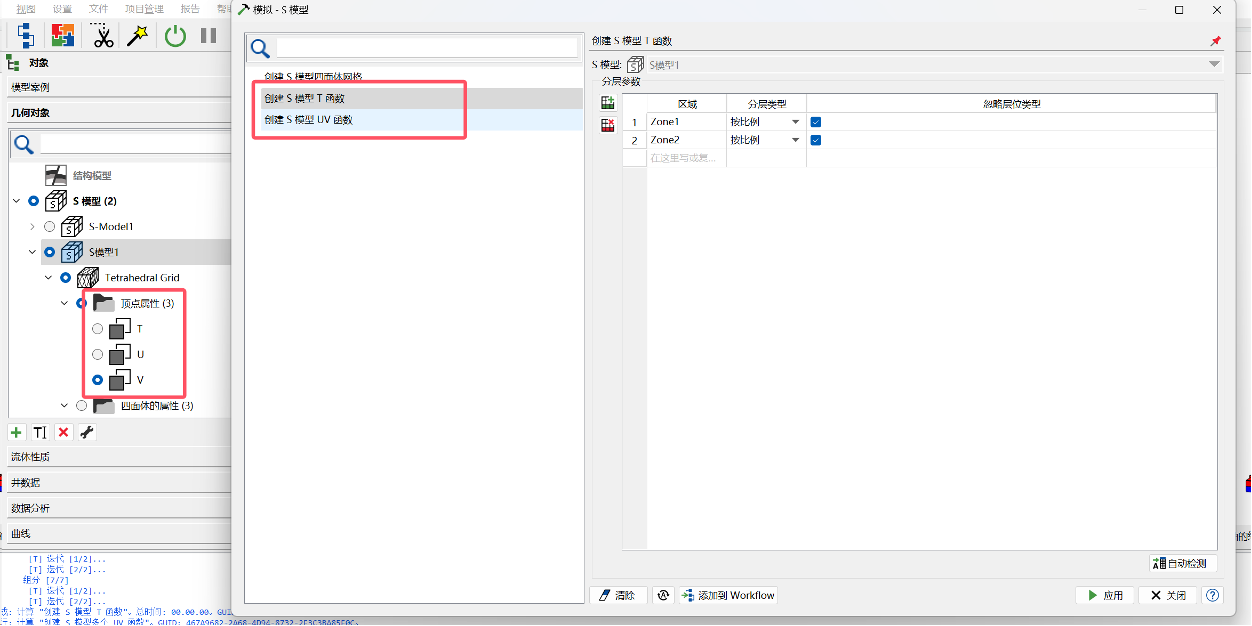

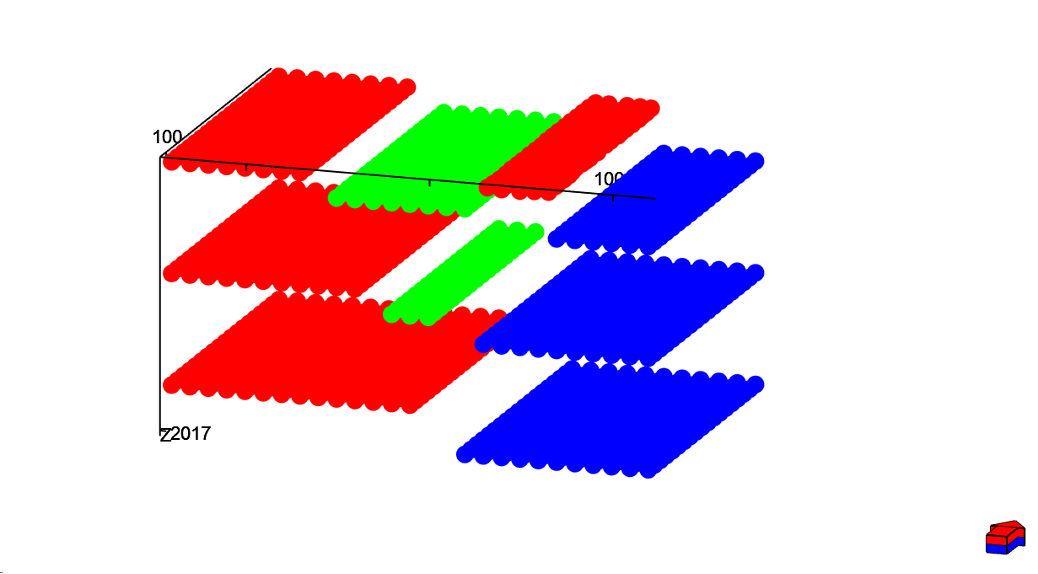

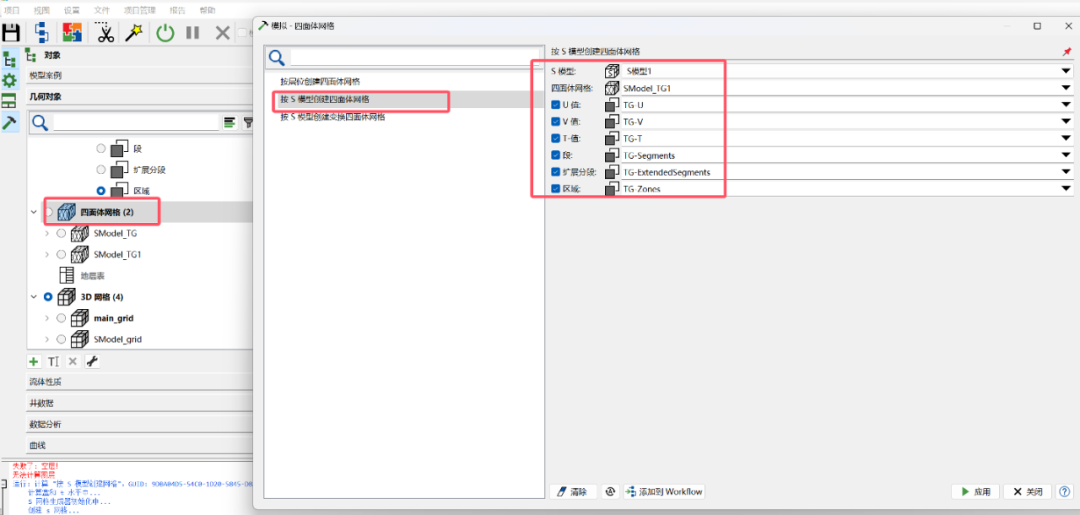

通过图3所示按点集和断层创建网格，注意需要在下方选择网格生产的范围，也就是框定网格边界（图4所示）。通过点击应用后即可生成网格，断层则是通过阶梯网格处理，如图5所示，可明显观察到断层周围网格有点错乱，出现不连续或不规则的网格单元。在层位与断层数据基础上，需要补充创建三角形曲面（图6）（Triangulated Surface），其可以精确表示油藏的地质结构和复杂的几何形态。生产结果如图7所示。根据如图8所示，选择好三角化曲面以及断层点击应用，结果如图9所示。根据如图10所示，创建S-Model的T、U、V属性，完成属性建立之后需要再按S-Model四面体网格（如图11）。T、U、V属性是 S-Model 在进行网格生成时用来描述模型在三维空间中各个方向上网格节点分布的关键参数。它们分别控制网格在特定方向（如水平、垂直等）的分布密度和位置，有助于提升模型的精度和适应性，这些属性尤为重要。图12 创建S-Model的T、U、V属性结果示意图根据图13所示按S-Model创建网格，点击自动检测，选择好区域，下方是创建后T、U、V属性以及断层属性的默认名称，最后生成的结果如图14所示。图14 创建S-Model结果图

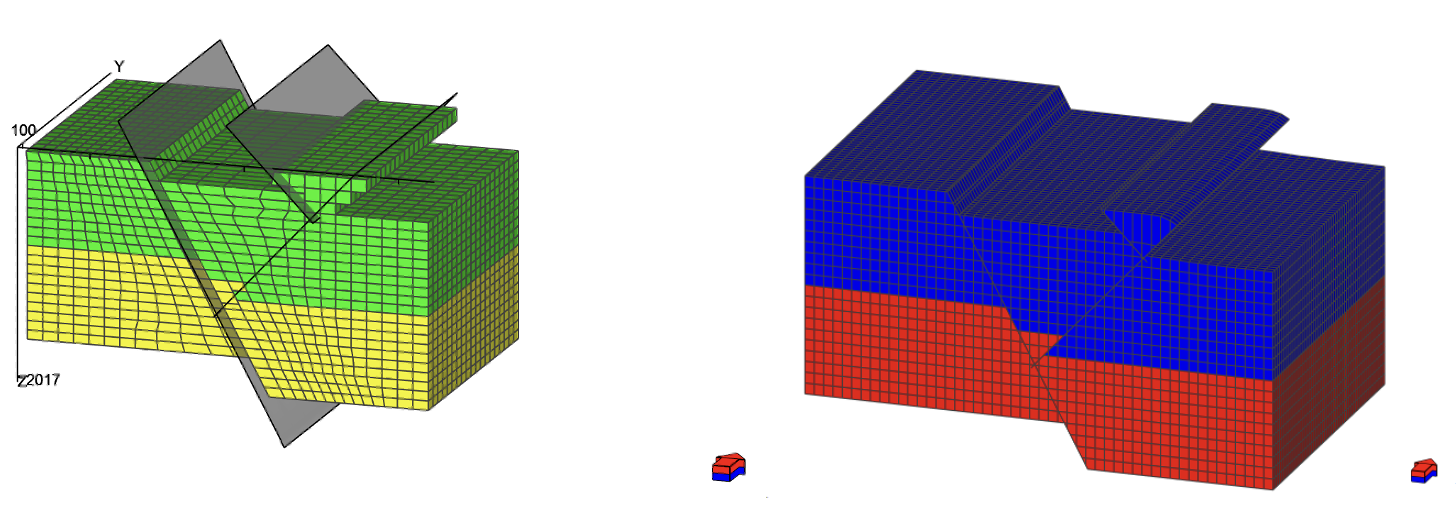

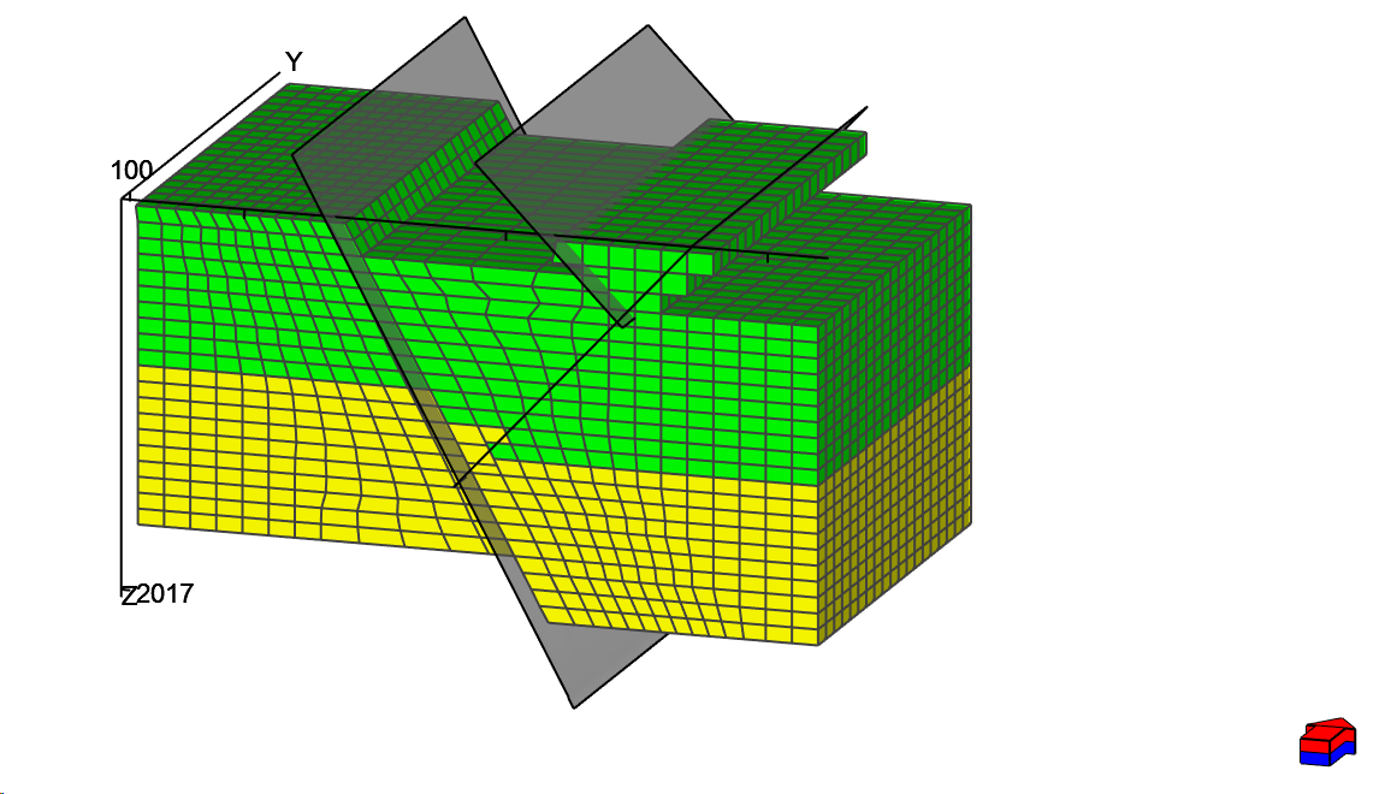

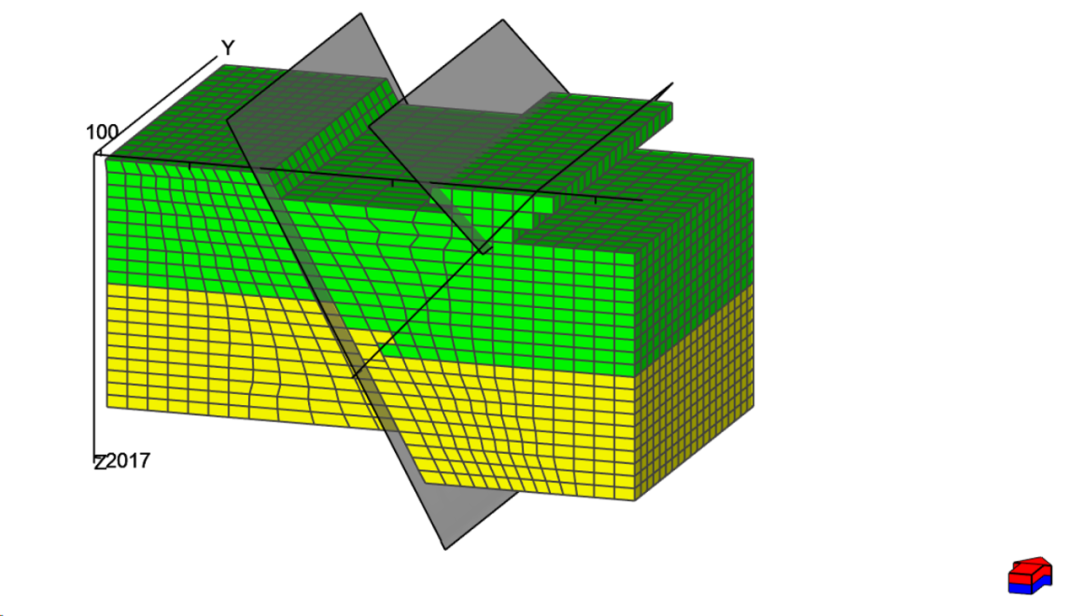

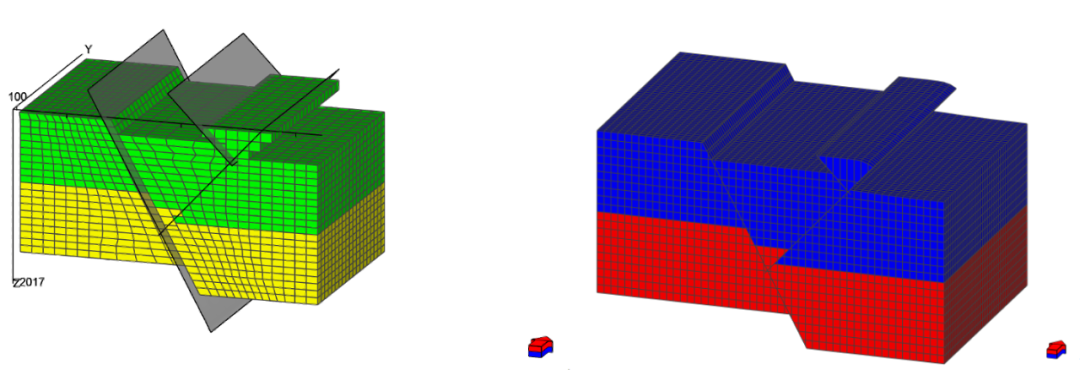

左图是传统做法，用阶梯网格处理断层，缺点是断层周围网格有点错乱，出现不连续或不规则的网格单元；右边的是S-Model建模方法，通过S-Model可以更自然地将断层面引入网格中，从而避免了在断层上产生不必要的网格失真或错误。四面体网格更能适应断层的变化，并且能够较好地进行区域细化处理。这使得S模型在处理具有显著不规则特征的地质体时，比传统的角点网格更具高效性和适应性图15 传统建模与S-Model建模对比图
