科技赋能 | tNavigator 24.4 正式发布！

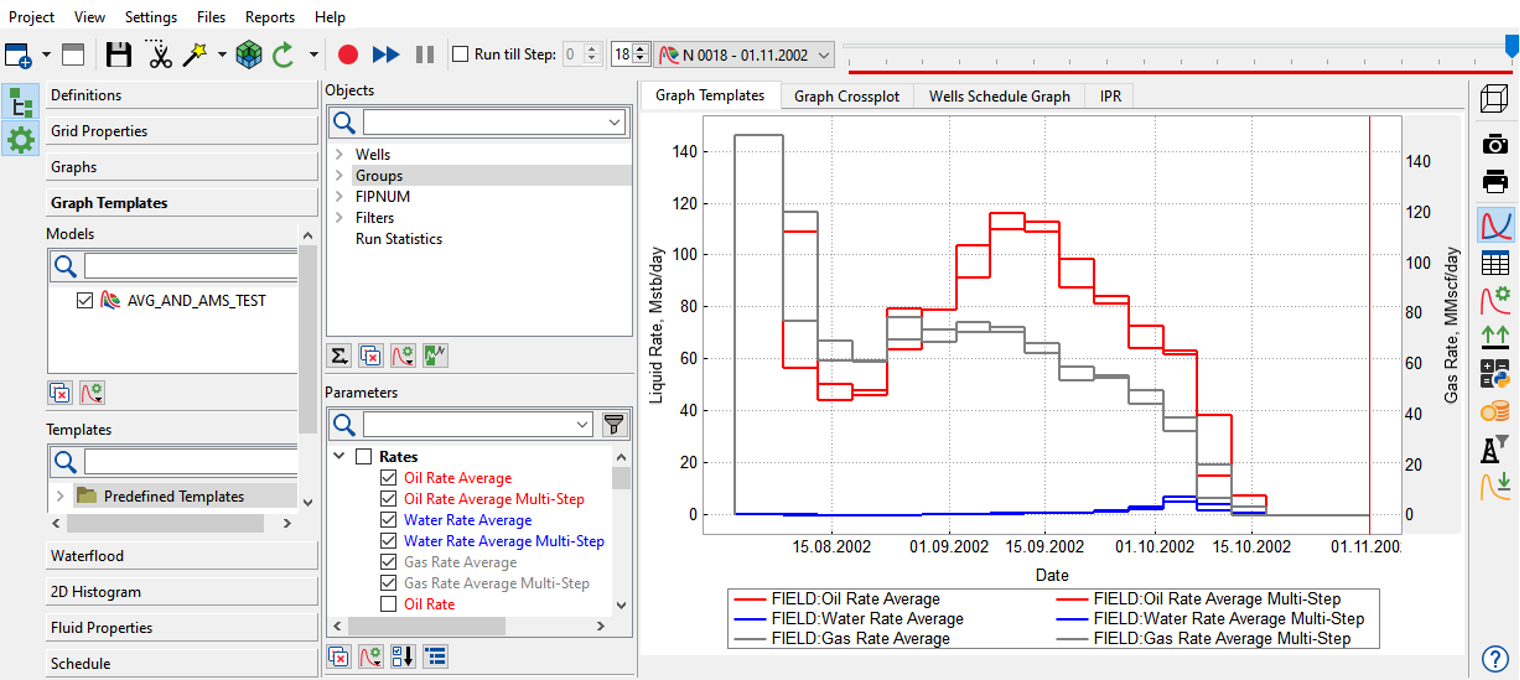

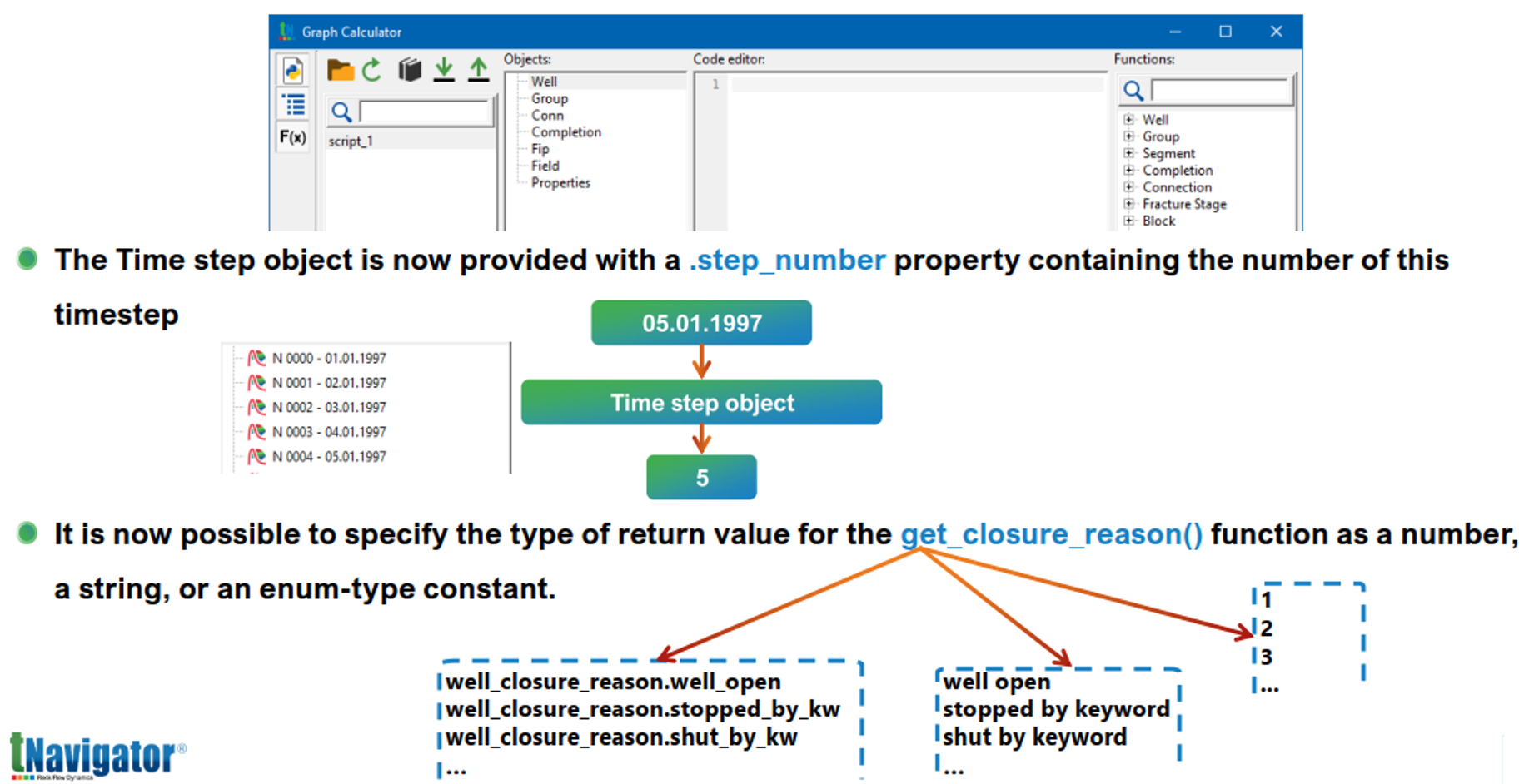

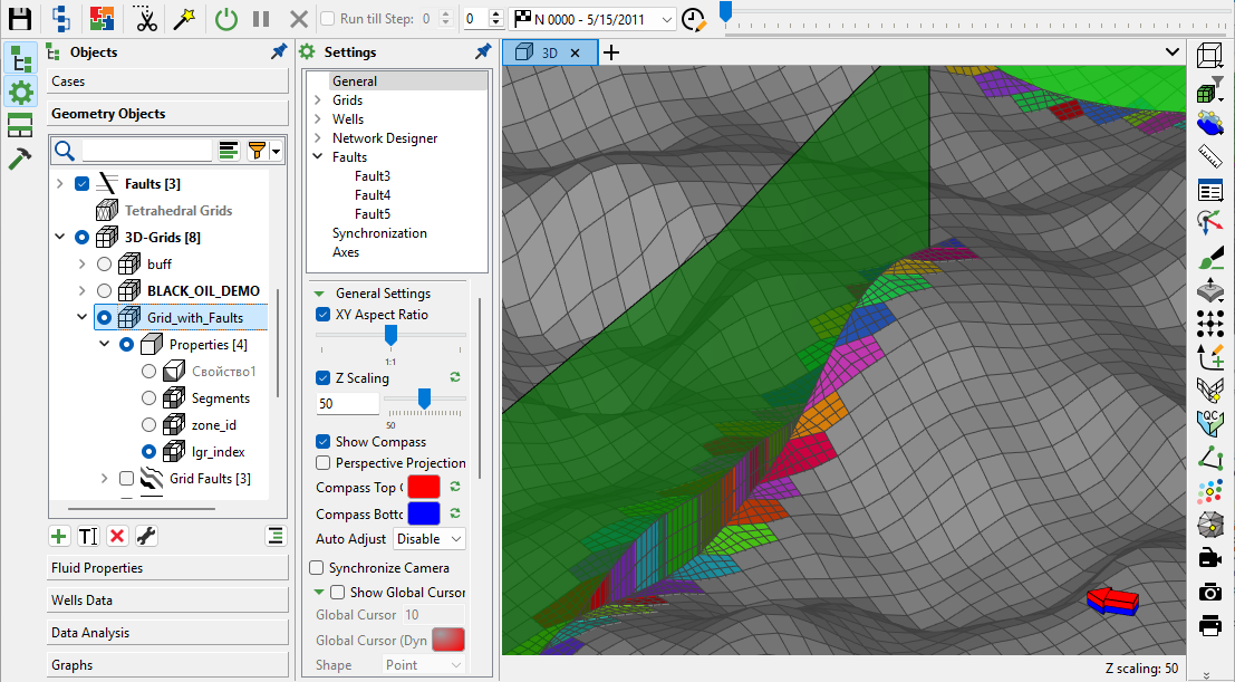

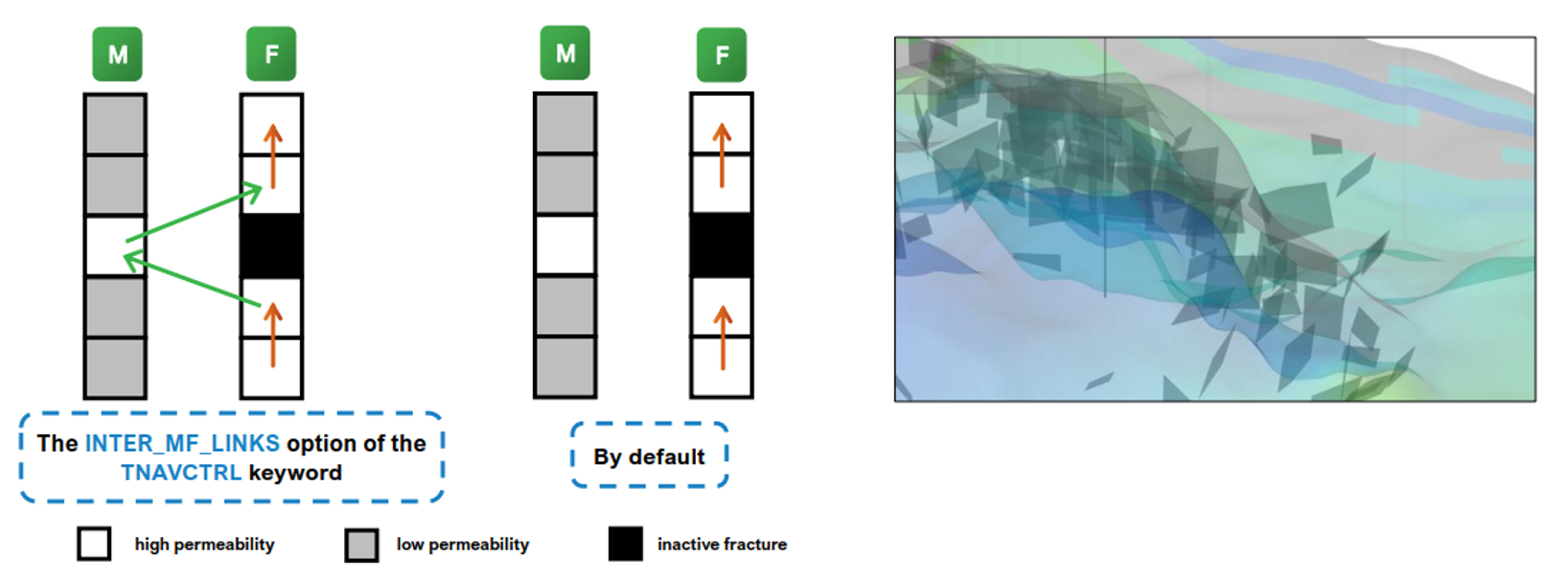

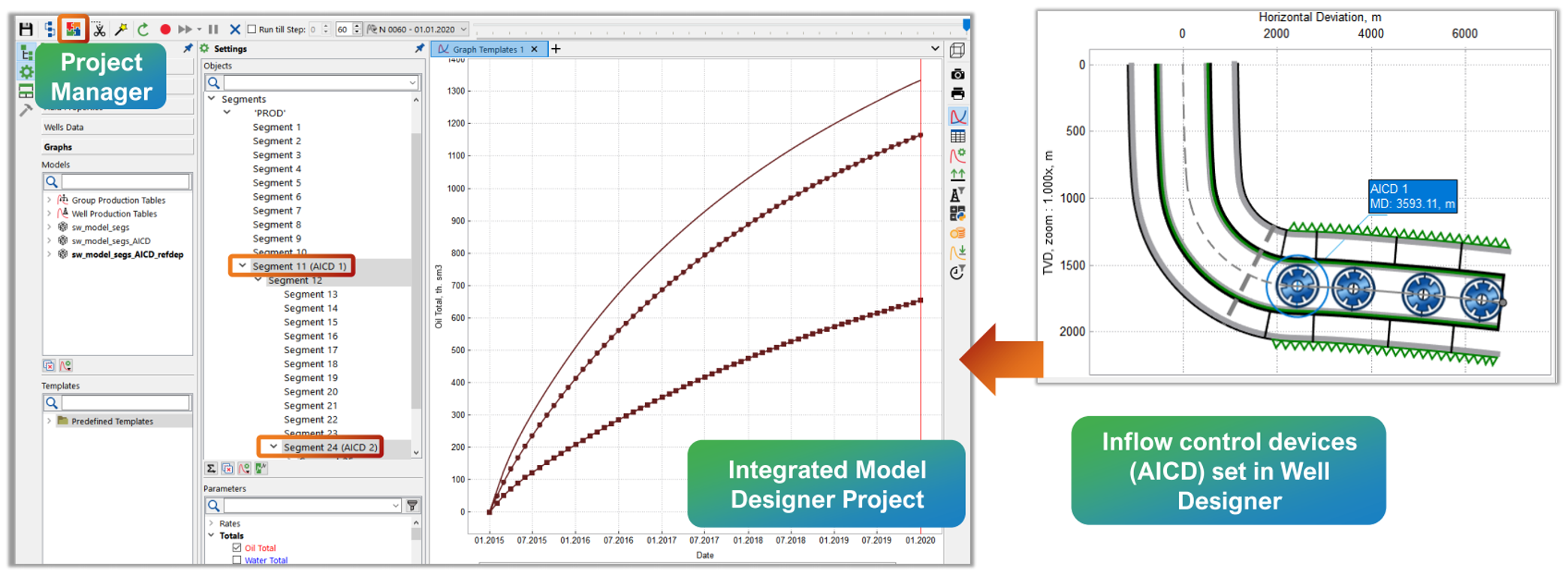

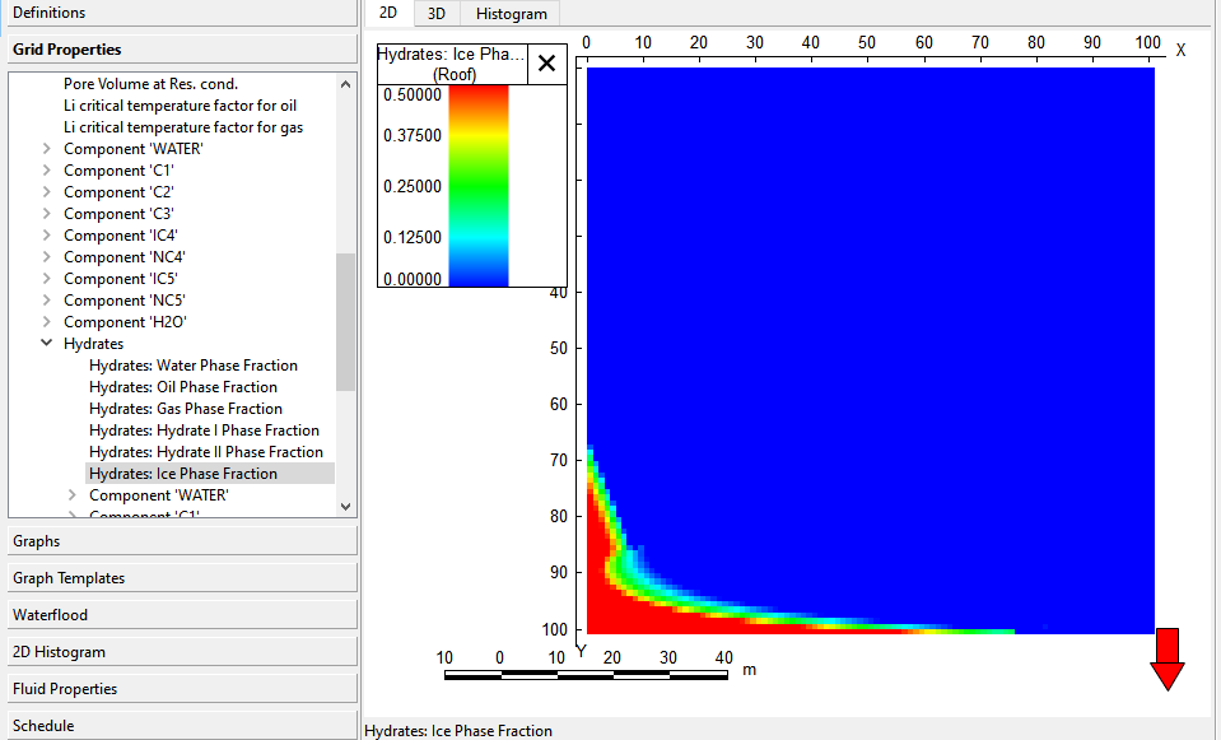

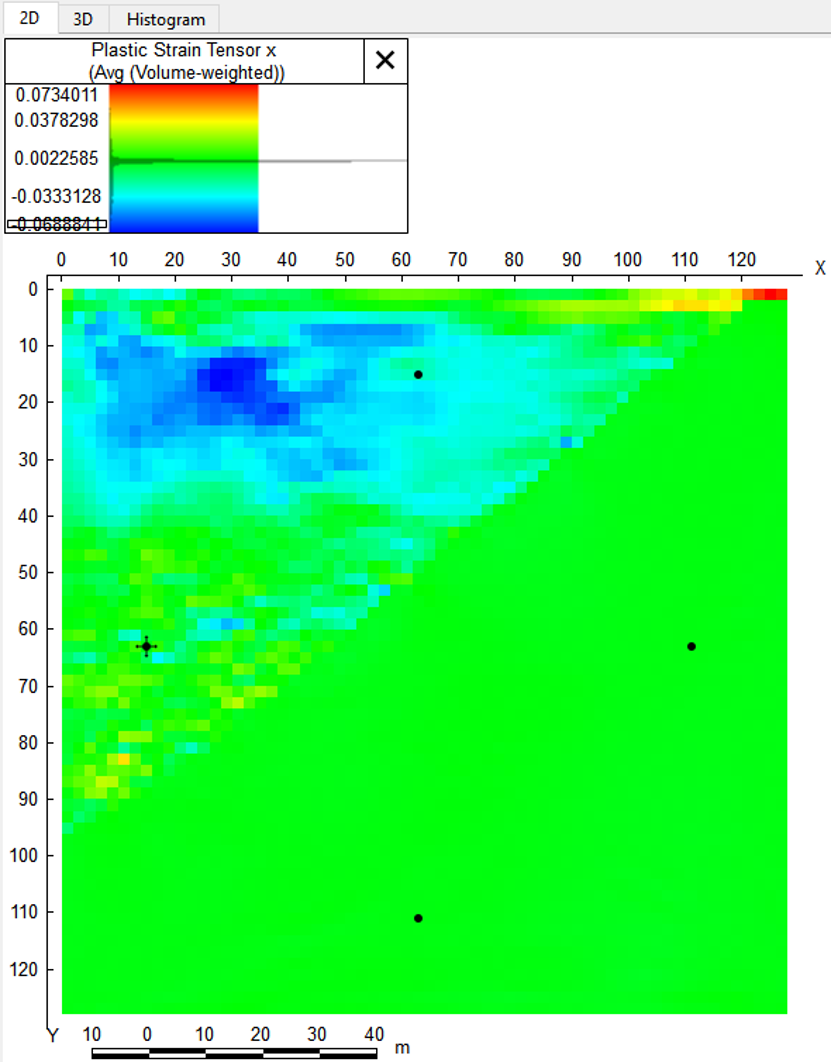

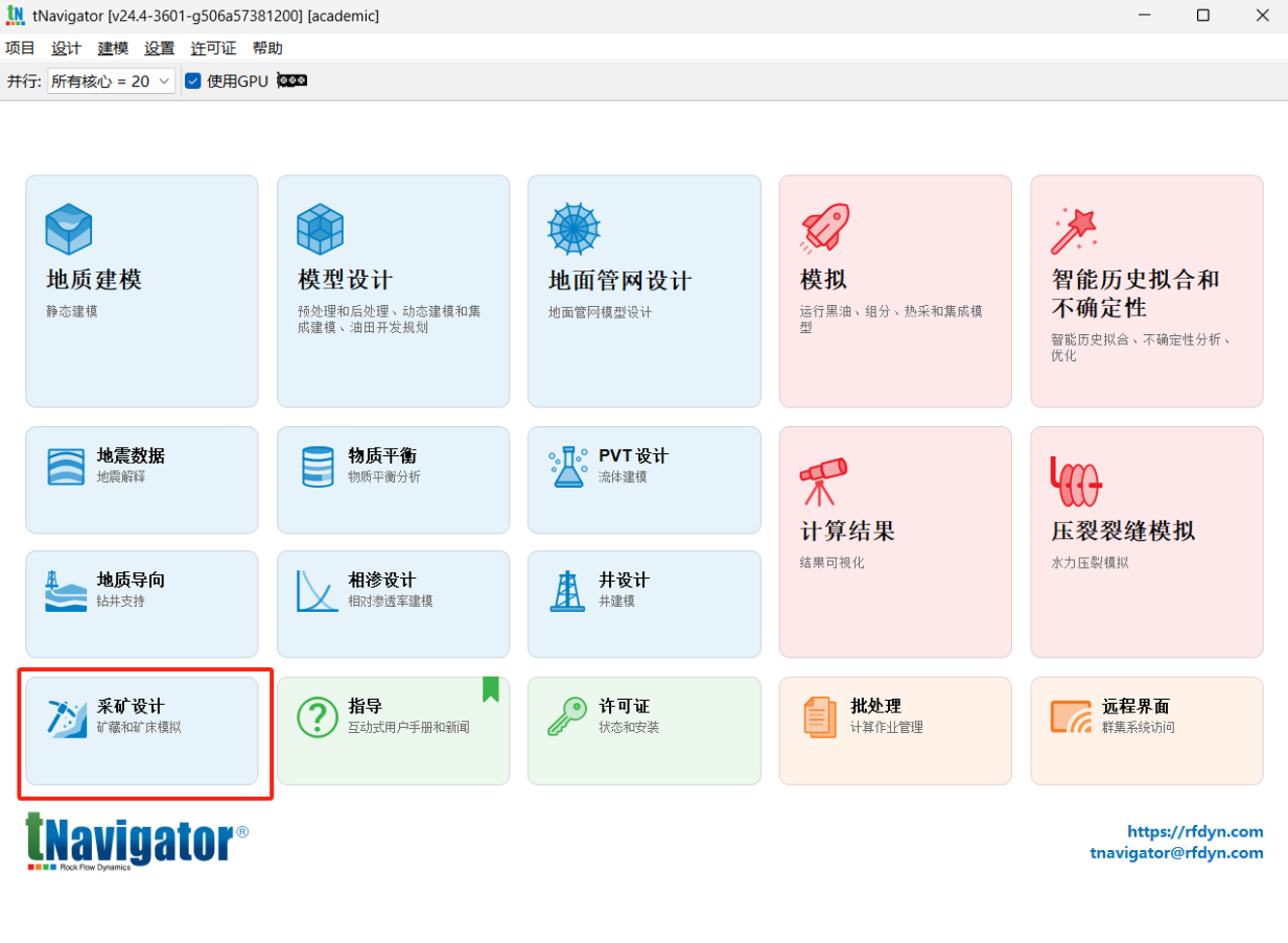

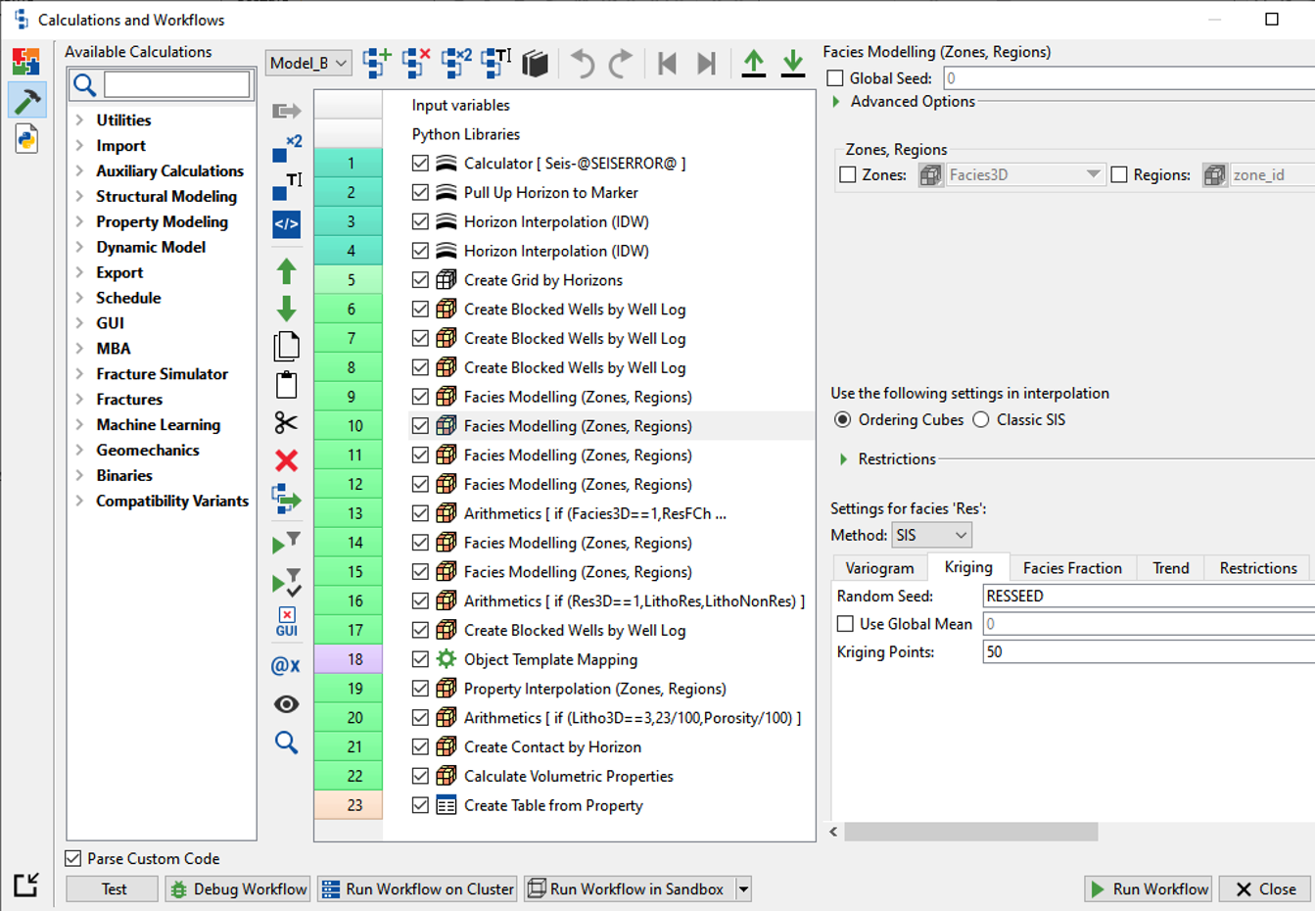

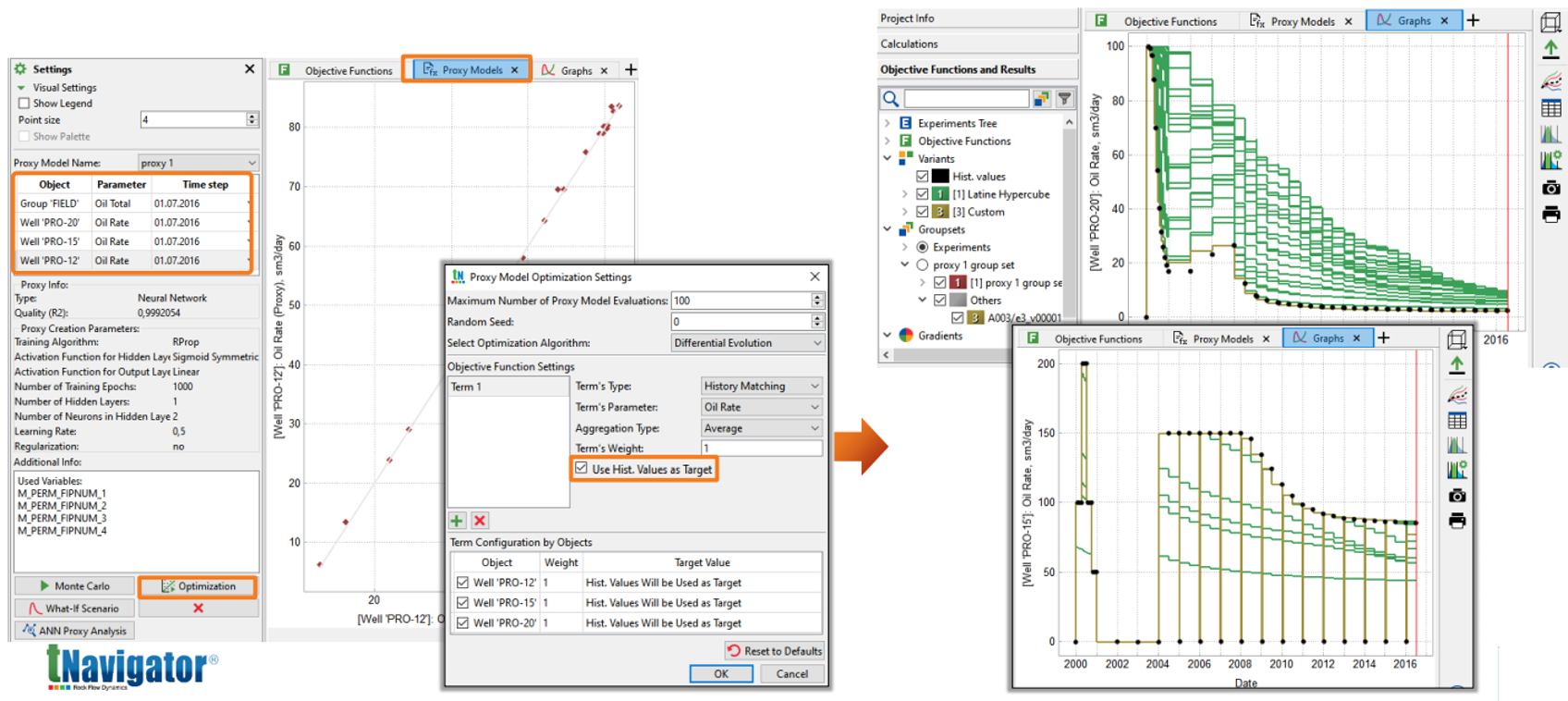

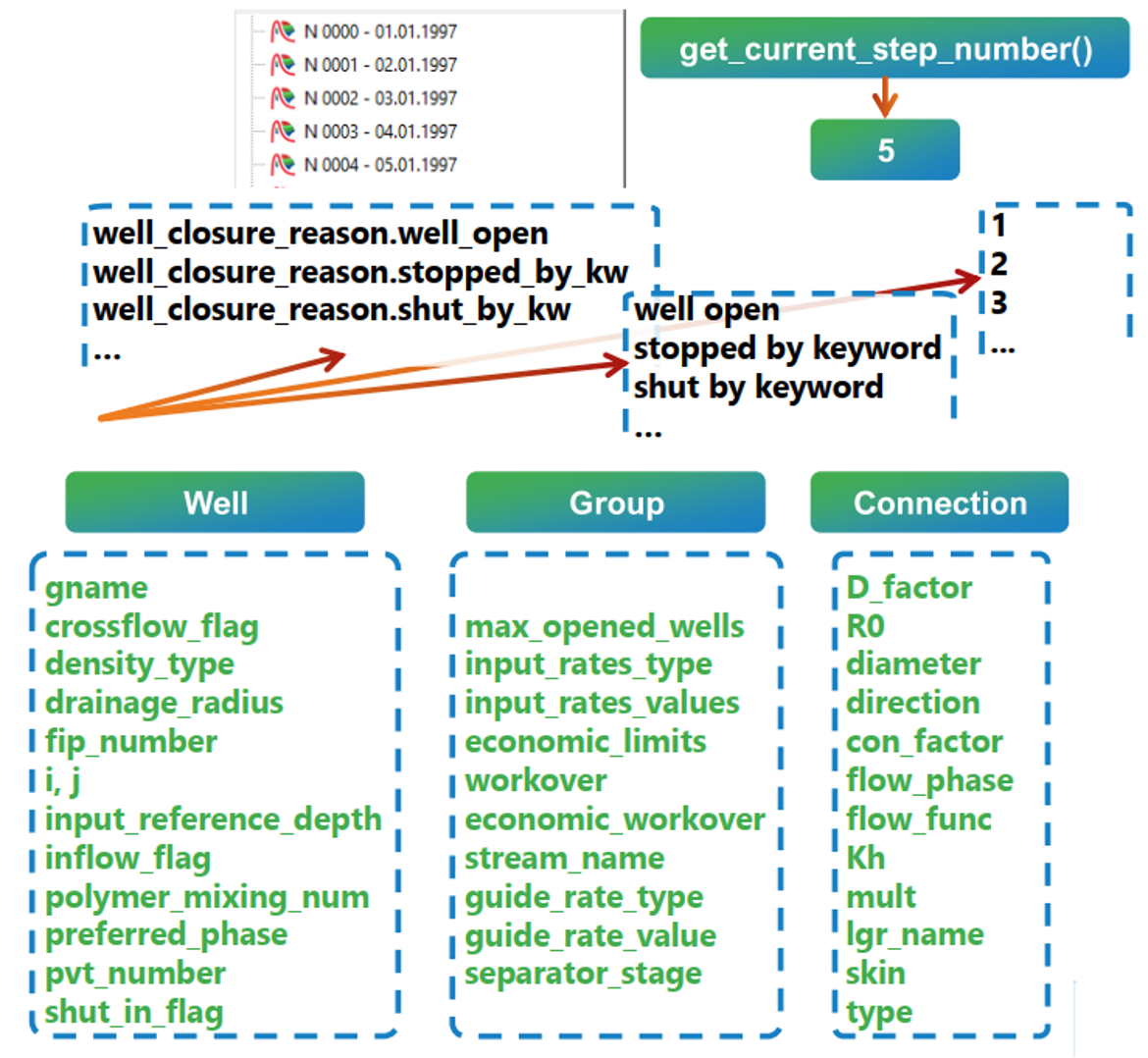

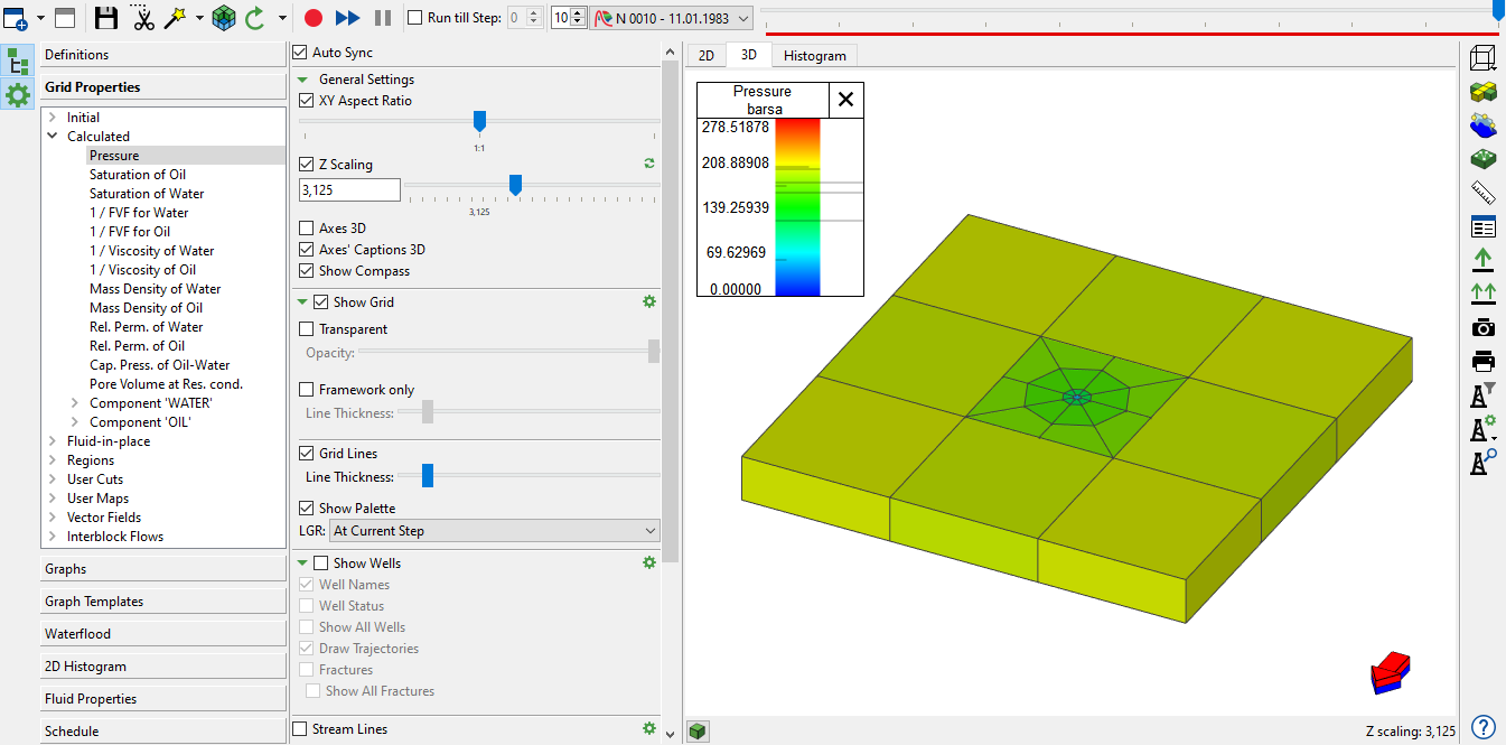

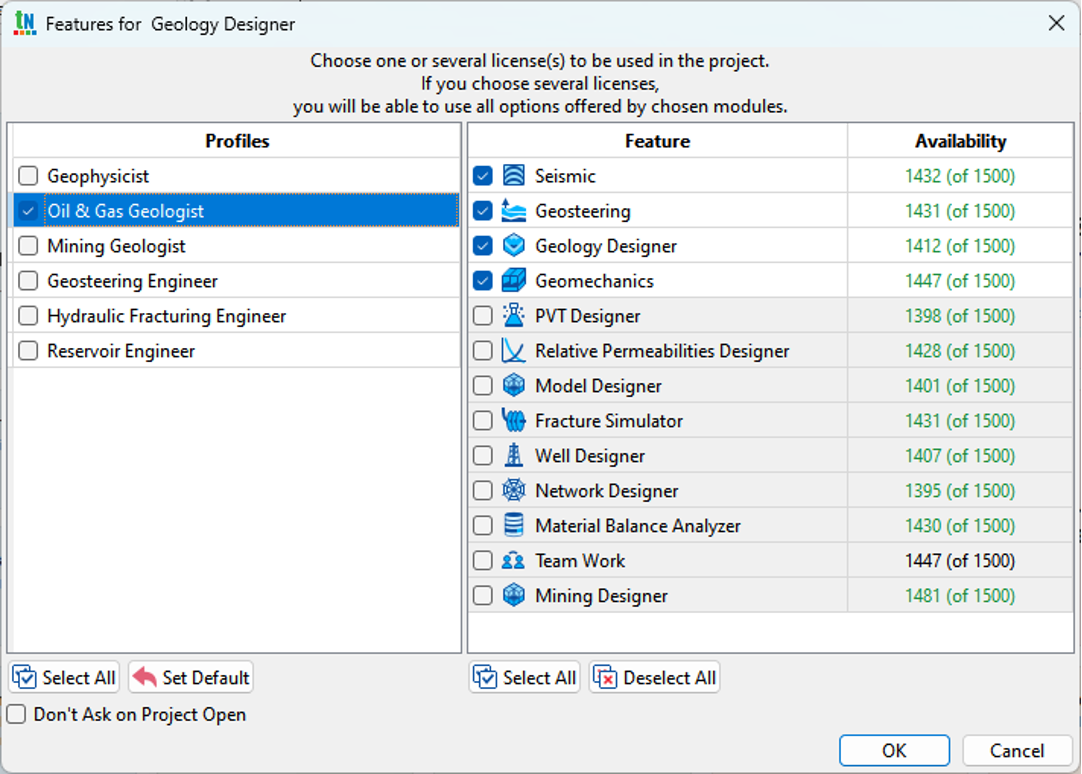

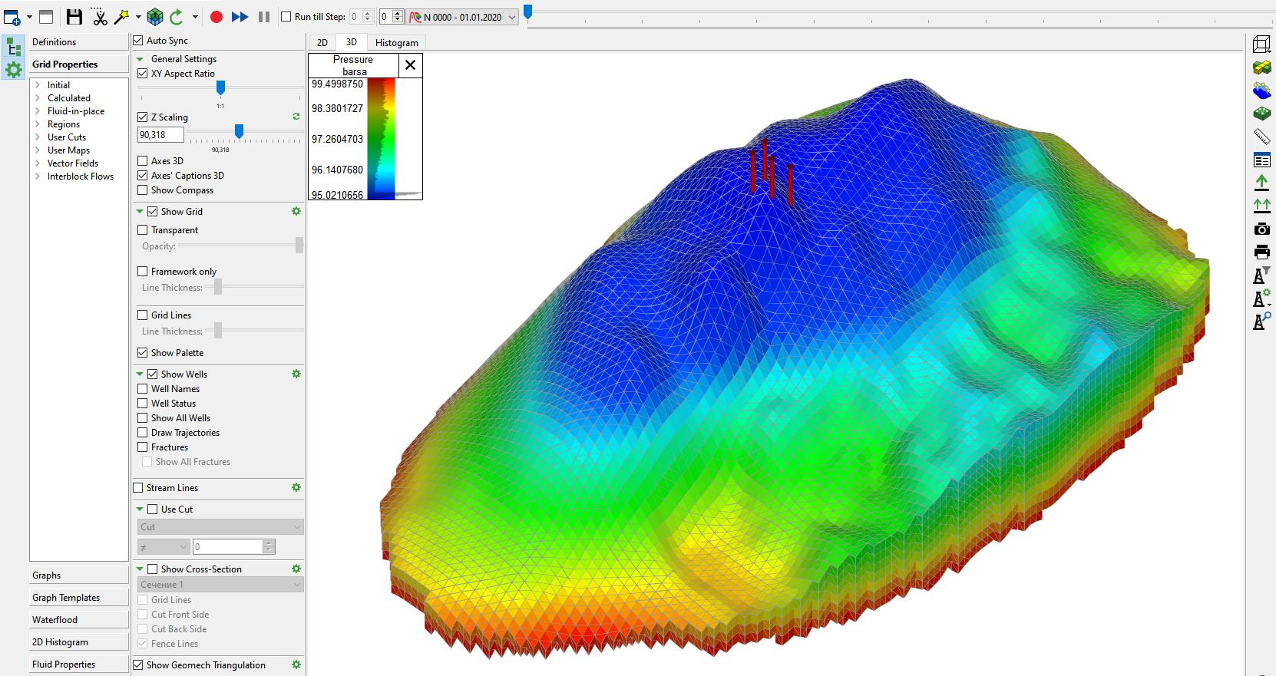

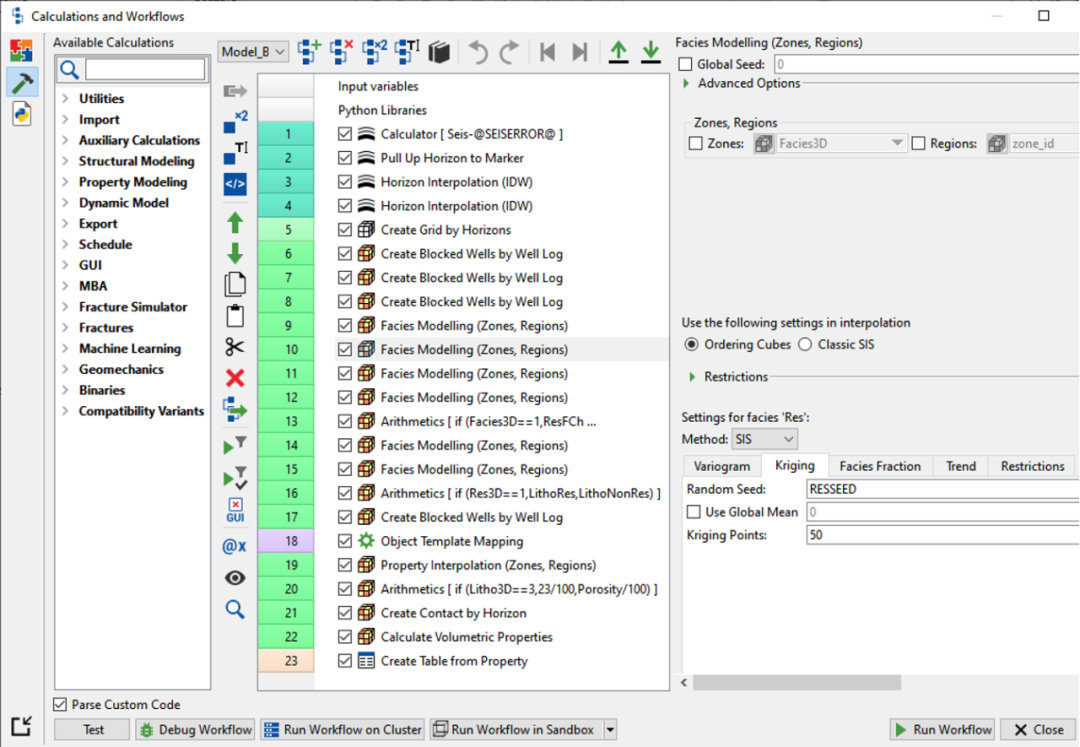

在油气行业数字化浪潮的推动下，tNavigator 24.4携一系列创新功能震撼来袭！致力于为油藏工程师、石油与天然气地质学家、地球物理学家、采矿工程师等专业人士提供强大的工具支持，而此次更新更是从多个关键维度实现了重大突破，为油气田开发、矿藏建模等工作带来前所未有的高效体验，以下是tNavigator 24.4版更新的主要内容。根据用户所属专业领域一键配置许可：包括地球物理学家（Geophysicist）、石油与天然气地质学家（Oil & Gas Geologist）、采矿工程师（Mining Engineer）、地质导向工程师（Geosteering Engineer）、压裂工程师（Hydraulic Fracturing Engineer）和油藏工程师（Reservoir Engineer）。选择不同的配置文件会影响用户界面，将只包含所选专业相关任务所需的许可。通过在双孔模型中绕过不发育的裂缝来控制基质裂缝连接的创建。通过TNAVCTRL关键字中的INTER_MF_LINKS选项实现的。井轨迹径向细化计算：支持计算沿井轨迹的径向细化（通过SUBGRID、SUBGRIDPARAMS等关键字）。CCE实验中输出分区属性：在组分模型和热采模型中，支持输出通过多相闪蒸计算水合物的摩尔分数的分区属性（通过RPTRST关键字中的ICE选项）。Python API函数更新：Python API 函数可用于油藏模拟或相关工程中，帮助用户更好地控制和获取模拟过程中的数据和参数。新增全局函数get_current_step_number()返回当前时间步编号；可指定get_closure_reason()函数返回值类型；Well、Group和Connection对象新增.get()函数获取主要参数。塑性模型参数设定：可指定网格的拉伸屈服强度（YLDSTRESSMAP）和塑性乘子（PLASTICCOEFMAP）。地质力学网格可视化：通过设置TNAVCTRL关键字中的RESGEO_ TRIANGULATION选项为YES，可在3D中可视化地质力学网格。5. 图形用户界面（Graphical User Interface）新增了.step_number()函数，能够将date输出为第n个时间步，同时也通过get_closure_reason()输出数字指明井状态并指出井关闭的原因。组平均产量可视化：可在Graphs Template中可视化组平均产量（如Oil Rate Average等），并用作经济约束控制。流入控制设备曲线产量在Graph中显示：对于集成模型中带有流入控制设备的多段井，可在Graph Templates中可视化设备名称及所在段编号。6. 智能历史拟合与不确定性分析（AHM and Uncertainty）新变量类型RSEED：在Workflow中添加RSEED变量类型，随机且排除在优化算法搜索空间外，在不同变量中有不同值，取决于指定的基值和变量编号。这种变量类型用于需要随机化但又不想被优化算法影响的场景，例如在模拟或实验中需要引入随机性，但这些随机因素影响优化过程。使用历史数据作为代理（Proxy）模型优化目标：优化Proxy模型时，可使用历史数据作为目标（在Proxy Models选项卡中设置）。7. 地质建模与模型设计（Geology and Model Designer）井曲线右键功能增强：右键点击井日志曲线，可打开包含该曲线值的表格，深度处点击会突出显示。隐藏3D网格线显示：在Well Section中可隐藏单个轨道上的3D网格线显示（在Track Settings中设置）。创建局部网格细化（LGR）：新增Create LGR by Faults和Create LGR Inside Polygon计算，可在断层表面附近或给定边界内创建指定级别的LGR。S 模型编辑功能：可为已计算的S 模型添加地层和断层；在创建S 模型四面体网格和添加地层计算中，可使用分层数据指定生成地层的位置；新增通过点集和T函数为S 模型添加地层的计算；在创建S 模型四面体网格计算中，可使用地质体；可为四面体网格创建过滤器，使用先前计算的属性作为过滤值；在隐式建模计算中，可使用各向异性场；新增Interpolation by Interval Logs计算，可进行3D插值，支持Kriging和IDW方法，可分配权重，还可检查导入区间日志中的问题。地震剖面播放器：在Seismic选项卡中添加地震剖面播放器，可自动切换不同步骤的剖面，可设置切换速度和步长，可从工具栏分离并放置在屏幕任意位置。井震标定功能增强：Seismic Well Tie对话框重新设计，添加Cross - Correlation和Tools选项卡，包含新的QC和拉伸/压缩工具，支持自动计算和调整，可显示相关系数和痕迹批量偏移，可自动或手动进行井震标定。地震道可视化参数改进：在Well Diagram选项卡中，可显示真实地震道与合成地震道之间的空间相关系数，可启用/禁用沿井轨迹构建的复合地震道显示，可设置地震道显示参数（如线宽、颜色等）。创建裂缝表功能：支持通过井日志创建裂缝表，指定日期和日志值，计算在对应间隔内创建裂缝（在Geometry Objects - Fractures - Fracture Tables - Calculations中操作）。

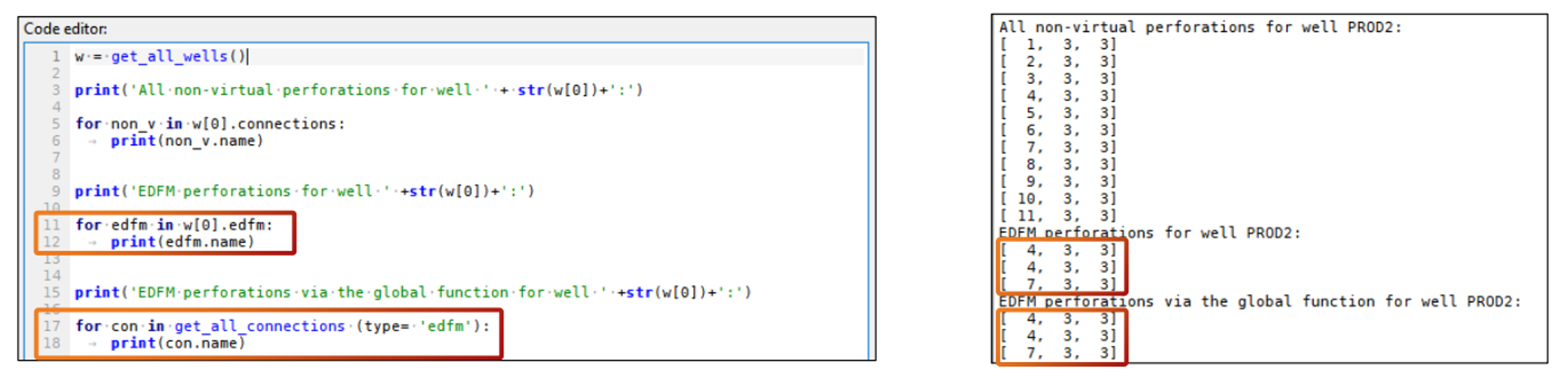

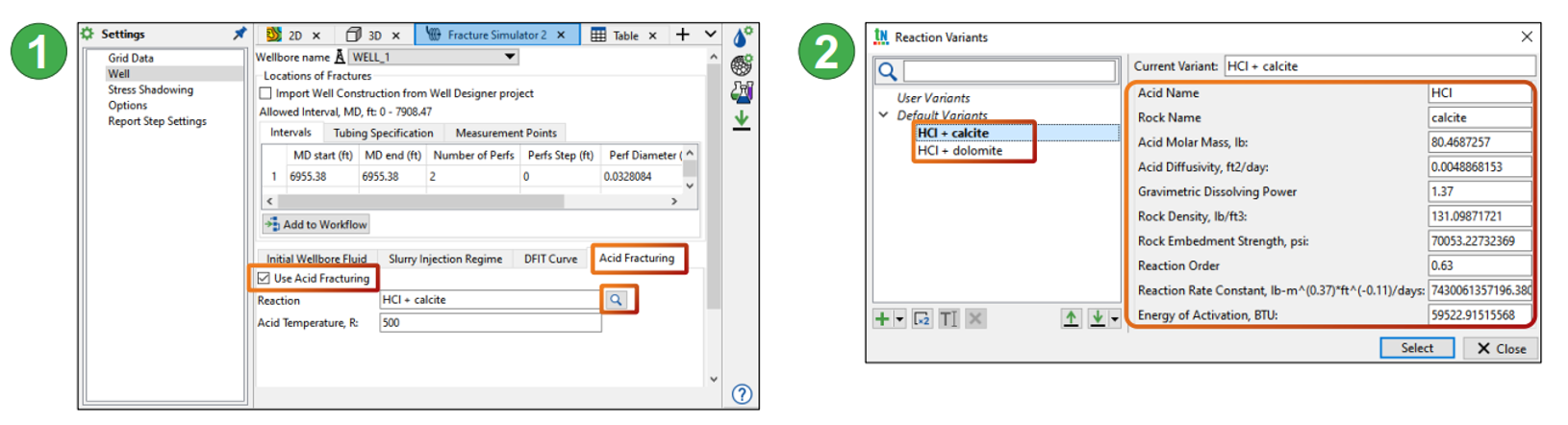

EDFM射孔转换功能增强：在get_all_connections函数中，将EDFM转换为相应的射孔。10. 压裂模拟器（Fracture Simulator）酸压模拟功能：可模拟酸压，选择化学反应（从反应库中选择或自定义），指定酸溶液为裂缝流体（从液体目录中选择），反应库包含预定义参数变量，也可自定义变量。支持Hall - Yarborough相关性计算Z因子：在黑油变量中，支持使用Hall - Yarborough相关性计算Z因子（在Settings中设置）。添加Ovalle et al.相关性计算湿气：在黑油变量中，添加Ovalle et al.相关性用于湿气计算（在Settings中设置相关参数）。热变量导出设置改进：导出热变量时，可考虑水密度计算中使用的相关性类型，设置水类型和相关参数（如密度、粘度、焓等）。默认粘度值可视化：在热变量中，使用Grabovski相关性计算水粘度时，可可视化默认值，也可重置为默认值，可设置水密度相关性类型（如Analytic、Trangenstein等）。CCE实验中选择水合物类型：在组分变量的CCE实验中，可选择水合物类型（在Experiment Options中设置），支持计算不同水合物相关参数（如摩尔分数、溶解度等）。

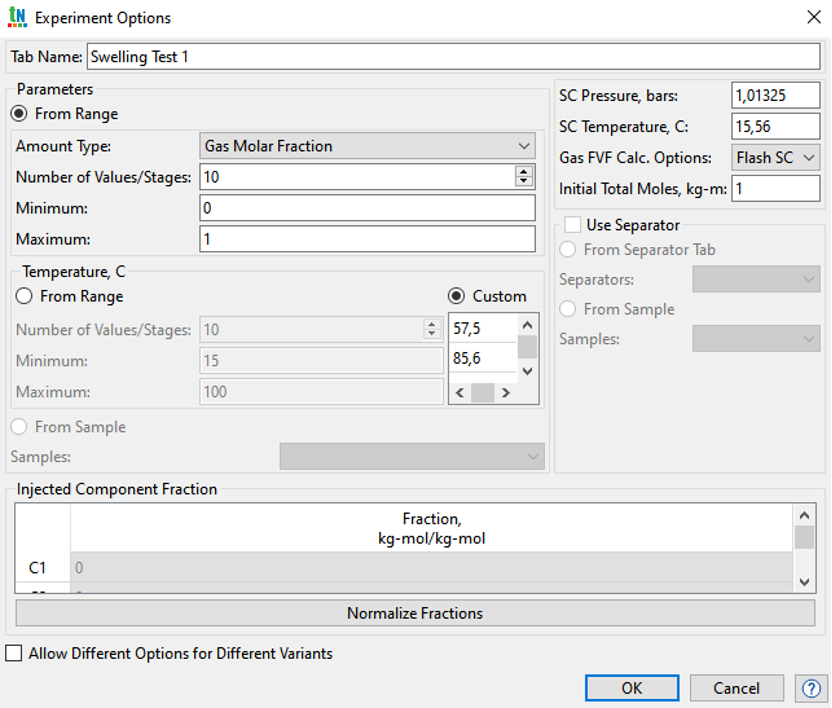

优化实验计算：在组分变量的Swelling Test实验中，可设置自定义温度值（在Experiment Options中设置），可指定温度范围、压力、气体摩尔分数等参数，可选择不同计算选项（如使用闪蒸、分离器等）。

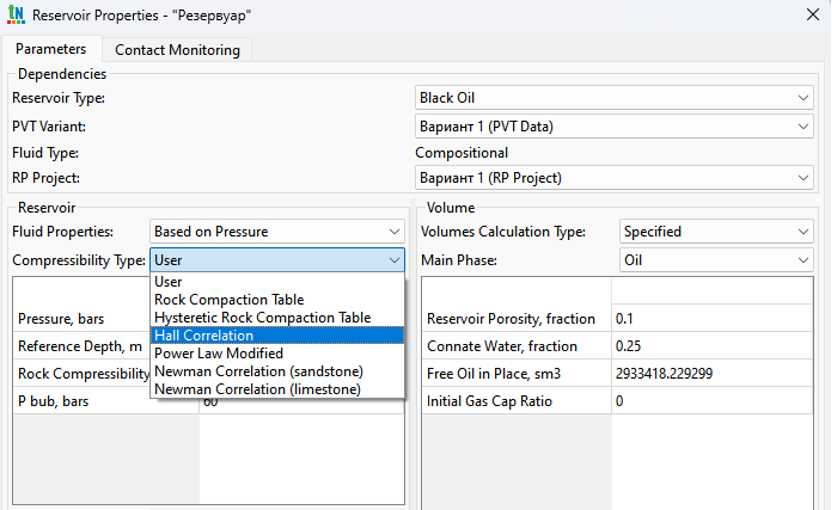

12. 物质平衡分析（Material Balance Analyzer，MBA）计算岩石压缩性与初始孔隙度的关系：在Reservoir Properties中，可选择Hall、Newman（砂岩或石灰岩）以及Power Law Modified等相关性，计算岩石压缩性与初始孔隙度的函数关系，设置压缩性类型、参考深度、孔隙度等参数。
