Avizo小技巧|如何快速划分页岩有机孔和无机孔
来源: | 作者:Colchis | 发布时间: 2025-06-17 | 44 次浏览 | 分享到:

众所周知,页岩中的有机孔和无机孔共同控制着油气的生成、储集和运移。页岩有机孔是发育于页岩中的有机质(如干酪根、沥青)内部或表面的孔隙,主要由有机质在热演化过程中生烃(如油气生成)和体积收缩形成,以纳米级孔隙为主,是吸附气的主要储集空间;而无机孔是发育于页岩无机矿物组分(如黏土、石英、方解石等)中的孔隙,由沉积、成岩或构造作用形成,为游离气提供储集空间并主导渗流通道。优质页岩储层需要有机孔和无机孔的协同发育,现在针对页岩储层微观评价方向的研究已将有机孔和无机孔进行独立评估。

一直以来,页岩有机孔/无机孔的分割都是备受瞩目的难题,阈值分割工具可以帮助区分有机质和孔隙,但有机孔和无机孔灰度接近,想要定量分割还需借助其他工具。Avizo作为专业的图像处理与分析工具,在页岩有机孔/无机孔分割中具有突出优势。它的逻辑与实际地质一样,即判定有机孔无机孔的关键在于是否与有机质接触,接触的Avizo判定为有机孔,不接触的Avizo判定为无机孔。那具体怎么实现呢?其实很简单:

01

首先第一步:提取次级孔隙

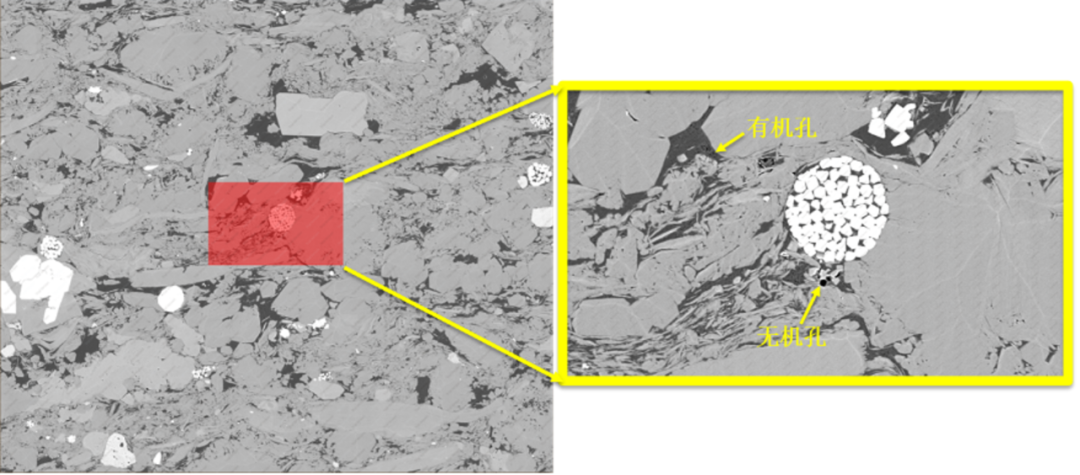

为了减少操作时间,提高处理效率,首先使用Extract Subvolume命令选取岩心中较小的范围(图1红色区域),进行后续的有机孔/无机孔分割演示。完整数据处理可以生成Recipe操作菜谱,重复应用到同类数据,生成特定的工作流程。

图1 提取次级孔隙

02

第二步

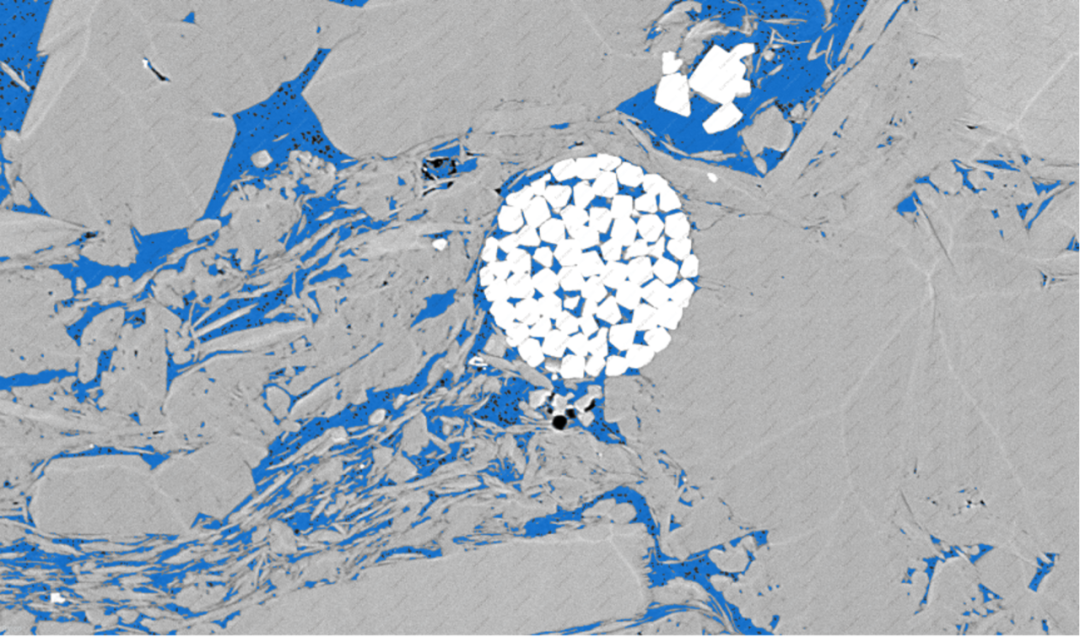

使用Interactive Thresholding工具调整阈值,分割有机质+孔隙(图2),这里的孔隙包括无机孔和有机孔。

图2 分割有机质+孔隙

03

第三步

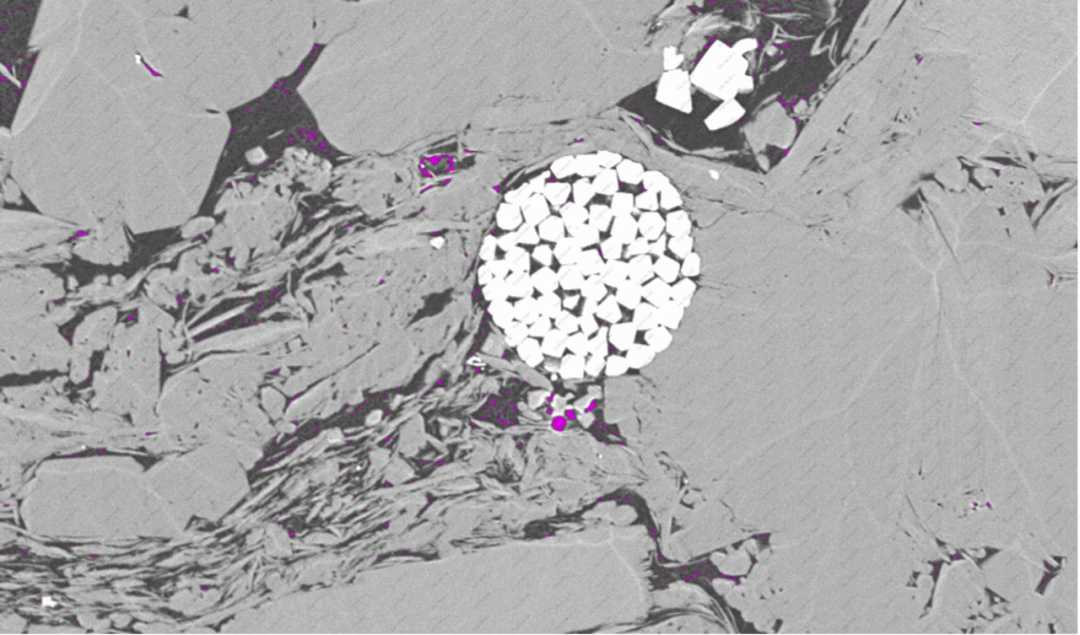

新增Interactive Thresholding工具调整阈值,分割所有孔隙(有机孔+无机孔)(图3)。
图3 分割有机孔+无机孔

04

第四步

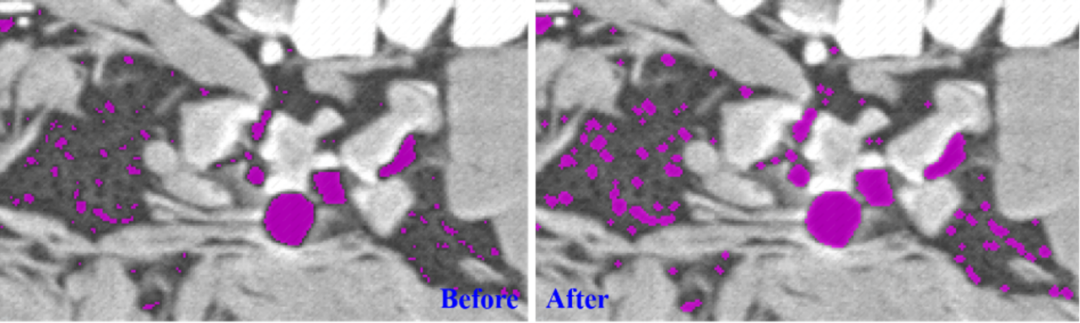

激活Dilation工具,将孔隙(有机孔+无机孔)膨胀1个像素(图4)。
图4 孔隙膨胀前后对比

05

第五步

激活Arithmetic工具,将第二步分割出来的有机质+孔隙(a)与第四步膨胀后的孔隙(b)做减法(a-b),提取不含孔隙的有机质(图5)。
图5 不含孔隙的有机质

06

第六步

激活Remove Small Spots 工具,给定合适参数,移除干扰点(图6),使得无机孔与有机质分离。
图6 移除干扰点前后对比

07

第七步

同第四步继续在已经膨胀过的孔隙上进行第二次膨胀,目的是能够使得有机孔与有机质很好地接触。像Dilation,Remove Small Spots这样的小工具对于精细化微调有很大的辅助作用,可以无限次的调整直到结果满意为止。

08

第八步

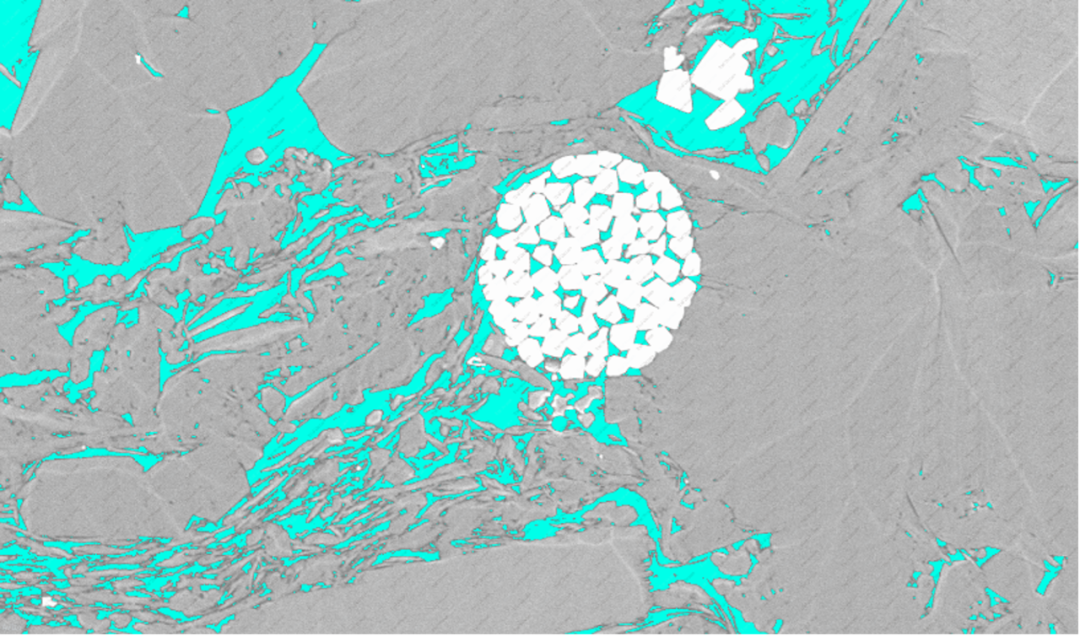

激活Reconstruction from Markers工具,给定标记图像(不含孔隙的有机质)和用于与标记的连续扩张相交的图像(二次膨胀后的孔隙)。该工具的原理是对标记进行连续扩张,每次扩张后都与原始图像相交,直到收敛,这样就可以得到有机孔(图7绿色)。
图7 有机孔分割结果

09

第九步

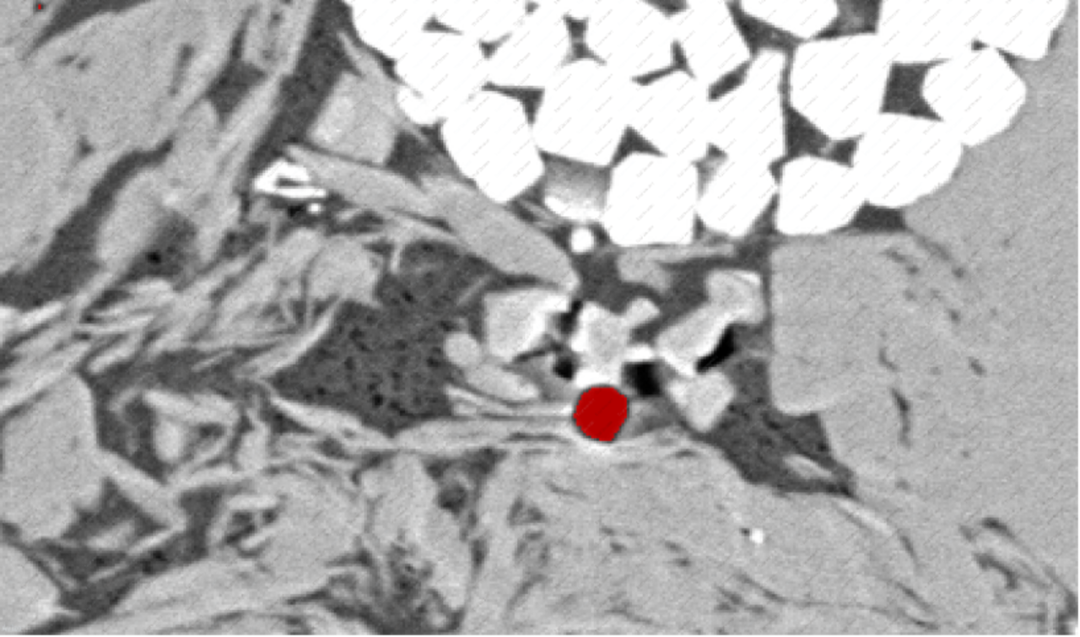

激活Arithmetic工具,将提取的所有孔隙a(有机孔+无机孔)与刚才提取的有机孔b做减法,即可得到无机孔(图8红色)。
图8 无机孔分割结果

  • 更多页岩有机孔无机孔分割方法点击链接参考:http://bbs.colchis.cn/thread-6141-1-1.html
