双重介质+EDFM耦合模拟新突破：tNavigator26.1高精度解决方案、快速响应国内用户需求
来源: | 作者:Colchis | 发布时间: 2026-05-19 | 28 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

传统双重介质模型（Dual Porosity/Permeability，DP）与嵌入式离散裂缝模型（EDFM）耦合，是当前裂缝性多孔介质（尤其非常规油气藏）流体流动模拟的主流高效方法，核心应用覆盖油气开发、地热开发、碳封存、地下水环境等领域，可高效解决复杂裂缝网络与基质–裂缝双系统的高精度、高效率耦合模拟难题。



一、核心原理



  • 双重介质模型（DP）：将储层概化为基质系统与裂缝系统。基质系统承担低渗储集功能，裂缝系统作为高渗流动通道，通过拟稳态 / 非稳态窜流方程描述两系统间流体交换。

  • 嵌入式离散裂缝模型（EDFM）：无需对裂缝单独网格剖分，将裂缝直接嵌入规则基质网格，借助非相邻连接（NNCs）精准计算裂缝–基质、裂缝–裂缝间的流体交换。

  • 组合优势：DP 负责刻画微裂缝与基质的区域平均窜流，EDFM 精细表征大尺度 / 人工主裂缝形态，兼顾宏观流动规律与局部裂缝细节，在保证模拟精度的同时，大幅提升计算效率。




二、tNavigator 26.1 功能突破



  • tNavigator 26.1 版本已解决双重介质 + EDFM 无法联合计算的技术瓶颈，支持同时包含双介质（关键字：DUALPORO、DUALPERM）与 EDFM（关键字：DFNGRID）的混合模型计算。

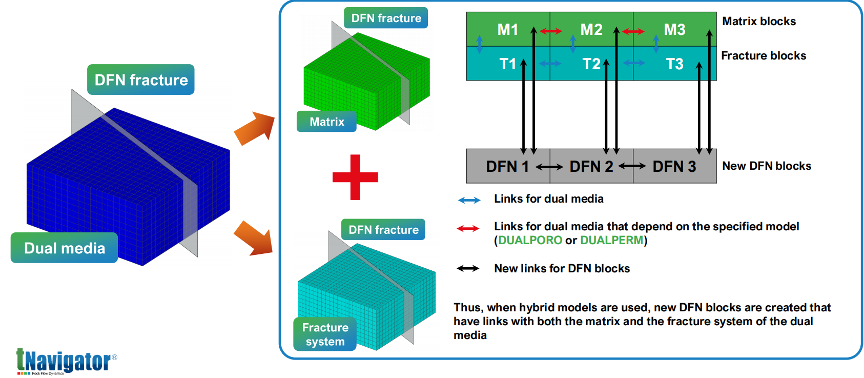

  • 混合模型计算时，软件会自动生成新 DFN 网格块，建立 DFN网格块与双重介质基质系统、裂缝系统的双向连接，完整还原基质–微裂缝–主裂缝的多级流动关系。



三、模型实现与模拟案例



基于 tNavigator 26.1 完成 DP+EDFM 混合模型搭建：


1.  双重介质模型参考MD3.8_HowToUseEDFM，通过 Workflow 快速生成 DP 模型；

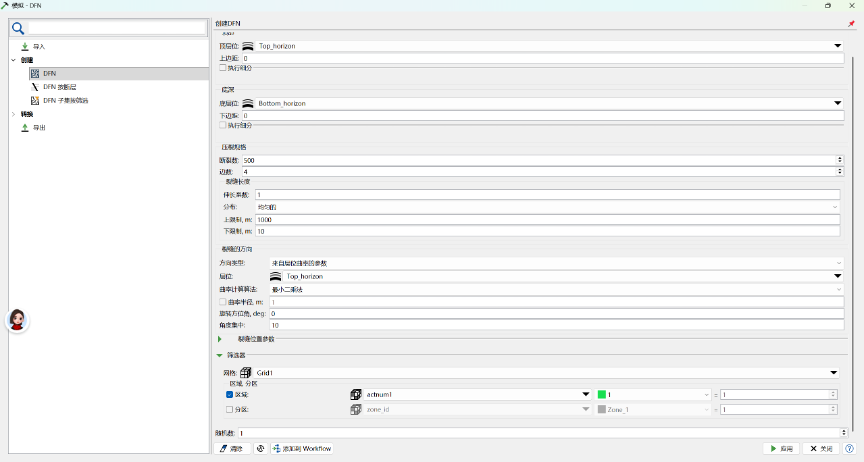

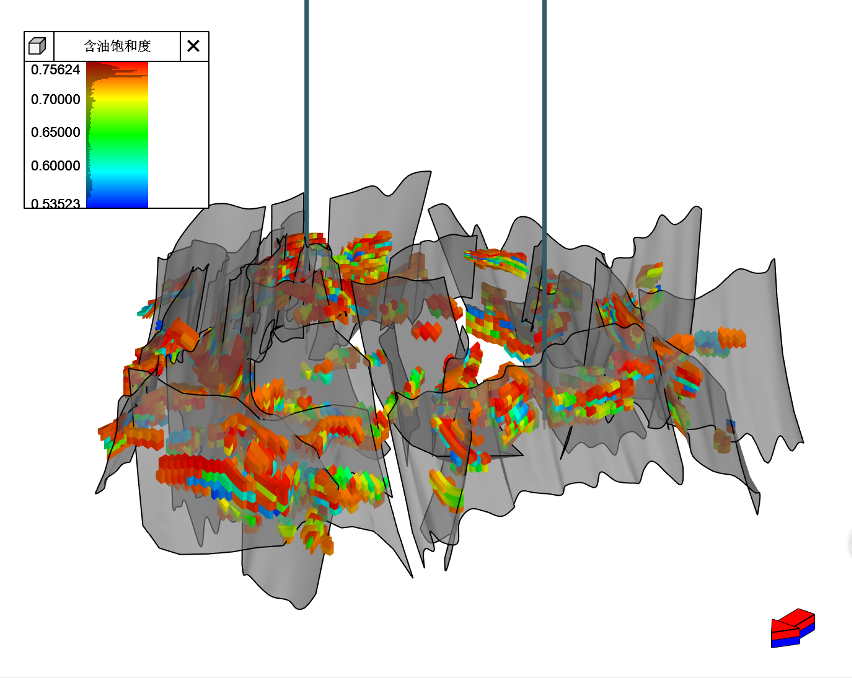

2.  依托断层数据生成 DFN 并完成网格剖分；

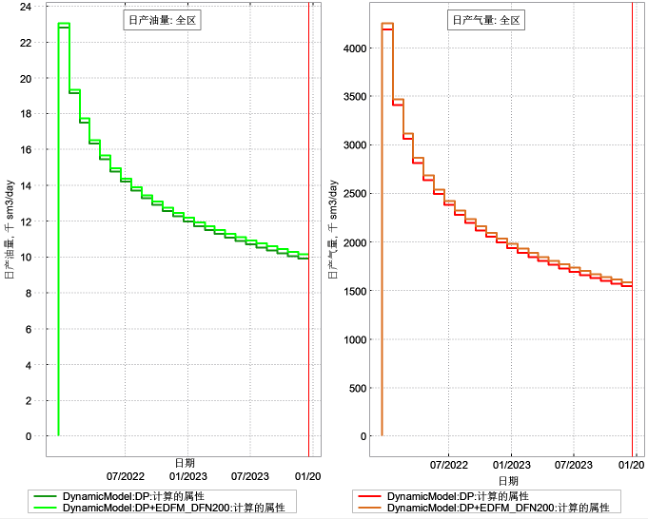

3.  随机创建 200 条裂缝开展 EDFM 模拟，对比含气饱和度场与生产曲线；

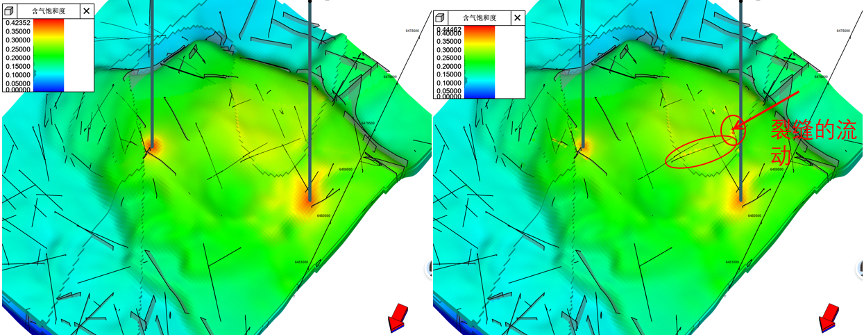

(a)DP含气饱和度VS(b)DP+EDFM_DFN200含气饱和度


4.  进一步将裂缝数量提升至 500 条，验证模拟效率与产量响应。

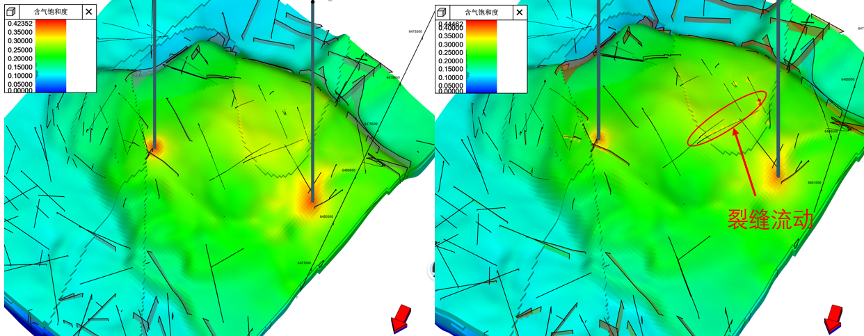

(a)DP含气饱和度VS(b)DP+EDFM_DFN500含气饱和度



关键模拟结果


  1. 饱和度场对比：DP+EDFM 较纯 DP 模型，裂缝区域流体动用更充分，含气 / 含油饱和度分布更贴合实际裂缝流动特征；

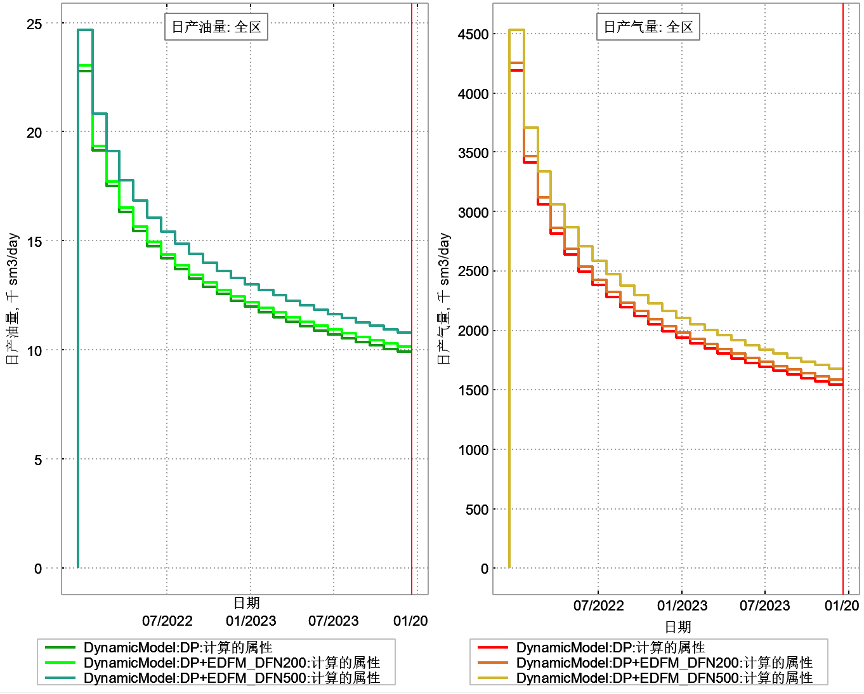

  2. 生产曲线差异：引入 EDFM 后，油气采收率显著提升；DFN 数量从 200 条增至 500 条，产量进一步优化；

  3. 计算效率：500 条 DFN 的混合模型，单次计算耗时控制在 10 分钟左右，兼顾精度与效率。




四、使用指引



  • 模型搭建参考：MD3.8_HowToUseEDFM

  • DFN 创建：支持随机生成、按断层约束生成，可灵活调整裂缝长度、方位、数量等参数
